Колонковый снаряд

Колонковый снаряд

Иллюстрации

Показать все

Реферат



СО703 СОВЕТСКИХ

СОЦИЛЛИСТИЧЕ CKИХ

РЕСГ!УБЛИК (stis Е 21 В 25/00 »

77 .70

8

ГОСУДАРСТБГННОЕ ПАТГНТНОЕ

l3 Г/7ОМ СТ HO СССР (ГОСГИТЕНТ СССР) К АВТОРСКОМУ СВИЦЕТЕЛЬСТВУ (21) 4931363/03 (22) 26.04.91 (46) 15.04.93. Бюл. 7ч 14 (71) Всесоюзный научно-исследовательский институт буровой техники и Кольская комплексная геологоразведочная экспедиция сверхглубинного бурения (72) Я.А.Эдельман, В.В,Макушин, Д.В.Сурков, А.Г.Мессер, М.B.Ãoòëèá, Г,Ф.Перлов, А,j1,.Ïèñàpíèöêèé, В.С.Басович, В.И.Бердичевский и Д.М.Губерман (56) Иогансен К.В. Спутник буровика, M,:

l-legqrsa, 1901, с. 23.

Авторское свидетельство СССР

f+ 646030, кл, Е 21 В 25/00, В 21/00, 1979.

Баргштейн 0,70„Великосельский М.А„

Вугин Р.Б, "Совершенствование методов и средств отбора керна в глубоком бурении", М,: Недра, 1977, с, 162, рис. 50.

Авторское свидетельство СССР (Ф 1592469, кл, Е 21 В 25/00, 1988., Я) „1808984А1 (54) КОЛОН КО В Ы Й СНАРЯД (57) Использование: бурение с отбором керна. Сущность изобретения: снаряд имеет корпус 1 с присоединительными резьбами

2. Внутри корпуса 1 расположен керноприемник 3, На внутренней поверхности 5 керноприемника 3 выполнены продольные пазы 6, которые размещены под углом к продольной оси керноприемника 3, т.е. по винтовой линии. Направление наклона пазов 6 противоположно направлению присоединительных резьб2, Верхний конец пазов

6 соединен с полостью 7 и через каналы 8 и

9 гидравлически связан с затрубным пространством. 2 ил, 1808984

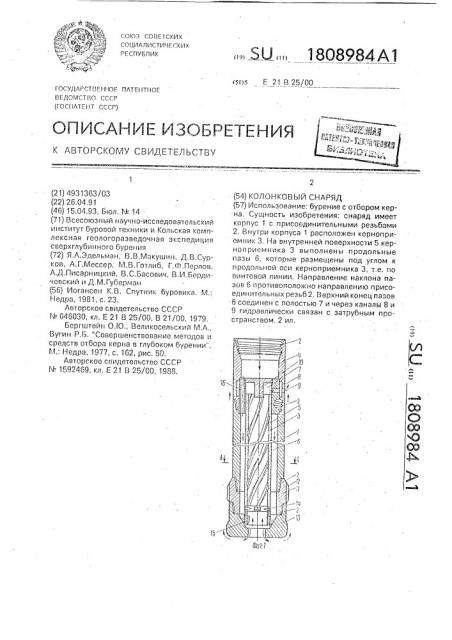

Изобретение относится к буровой технике, в частности к устройствам для бурения с отбором керна, Целью изобретения является повышение выхода керна путем интенсификации циркуляции промывочной жидкости и увеличения усилия, поднимающего керн внутри керноприемника при обратной промывке, На фиг.1 изображен снаряд в продольном разрезе; на фиг.2- поперечное сечение по А-А.

Снаряд имеет корпус 1 с присоединительными резьбами 2, внутри которого расположен керноприемник 3, К корпусу 1 присоединен переводник 4 для соединения с бурильной колонной, На внутренней стенке 5 керноприемника 3 выполнены продольные пазы 6, которые размещены под углом к продольной осМ керноприемника 3 (витые) и имеют противоположное присоединительным резьбам 2 направление навивки.

Верхний конец паза 6 соединен с полостью

7 и через каналы 8 и 9 в разделителе 10 и переводнике 4 гидравлически связан с эатрубным пространством. Снизу к корпусу 1 присоединен нижний переводник 11, оснащенный опорно-центрирующими элементами 12, К ни>кнему пераводнику 11 присоединен породоразрушаюфий наконечник 13, Направление всех резьб 2 корпуса 1 и переводников 4 и 11 одинаковы, Керноприемник 3 снизу снабжен кернодержателем 14 и керноломом 15, Промывочная жидкость из бурильных труб поступает в кольцевое пространство между корпусом 1 и керноприемником 3 через циркуляционные каналы 16.

Работает колонковый снаряд следующим образом.

Промывочная жидкость, нагнетаемая сверху, проходит через циркуляционные каналы 16 в межтрубное пространство и далее через породоразрушающий наконечник 13 поступает на забой скважины. Здесь жидкость разделяется на два потока, Один идет

esepx через зазоры в опорно-центрирующем устройстве 11 и затрубное пространство, а другой — через полость керноприемника 3, каналы 8 и 9 и соединяется с первым потоком. По мере образования керна, обуриваемого породоразрушающим наконечником 13, он

5 отламывается керноломом 15 на сравнительно небольшие куски, для подьема которых достаточно создаваемой подьемной силы, Эти куски керна по мере образования поднимаются в верхнюю часть керноприемника, Разделитель 10 препятствует перекрытию канала 8 куском керна, При наличии керна в керноприемнике 3 жидкость поднимается вокруг него по пазам 6. Наклон пазов в обратную вращению сторону интенсифицирует подьем потока и керна, При прекращении циркуляции и подъеме снаряда, керн опустится вниз, будет удержан кернодержателем 14 и извлечен на поверхность.

По предлагаемому техническому реше20 нию разработан колонковый снаряд с местной обратной циркуляцией СКГ-195/100.

Техническим преимуществом предлагаемого колонкового снаряда является увеличение выхода керна благодаря интенсификации циркуляции промывочной жидкости вверх по керноп риемнику и увеличению усилия, поднимающего керн в верхнюю часть керноприемника и удерживающего его там в процессе цирку30 ляции промывочной жидкости.

Общественно-полез н ым и реимуществом предлагаемого технического решения является сокращение сроков разведки и освоения и ускорение ввода в эксплуатацию разведываемых месторождений.

Формула изобретения

Колонковый снаряд, включающий корпус с присоединительными резьбами, кернопризмник с винтовым пазом íà его внутренней поверхности, о т л и ч а ю щ и йс я тем, что, с целью повышения выхода керна путем интенсификации циркуляции промывочной жидкости и увеличения уси45 лия, поднимающего керн внутри керноприемника при обратной промывке, направление наклона паза противоположно направлению присоедунительных резьб корпуса, 1808984

Составитель Е.Ягодина

Тех ред М. Моргентал

Корректор Н.Гунько

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101

Заказ 1263 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
