Дистанционное устройство преимущественно к противоградовым ракетам
Иллюстрации
Показать всеРеферат
Изобретение относится к средствам воздействия на облака и может быть использовано в качестве дистанционного устройства к противогрэдовым ракетам. Целью изобретения является обеспечение безопасности в процессе производства и эксплуатации путем обеспечения проверяемости . Дистанционное устройство содержит предохранительно-взводящий механизм, включающий шток жестко посаженным металлическим стаканом 3 колпачок 4, на отгибах которого помещены ограничительные шарики 5, инерционное подпружиненное тело б, подпружиненное жало 8, удерживаемое стопорными шариками 10, узел замедления 11 и петарду 12, размещенные в корпусе 1. Корпус 1 дистанционного устройства выполнен из материала с коэффициентом интегрального светопропускания от 80-90%, а часть его, расположенная над ограничительными шариками 1, Выполнена со светозащитным покрытием, 1 йл.
COk03 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 Г 42 С 9/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
6 о (21) 4900511/23 (22) 08.01.91 (46) 15.04.93. Бюл, М 14 (71) Научно-исследовательский технологический институт (72) В.С.Буров, В.Н.Сердюкова, А.В.Гордеев и А. В. Бушуев (56) Трубка ТА-5, ТУ84-777-78.
Дистанционное устройство сщ.
3.149.106ТО. (54) ДИСТАНЦИОННОЕ УСТРОЙСТВО (57) Изобретение относится к средствам воздействия на облака и может быть использовано в.качестве дистанционного устройства к противоградовым ракетам. Целью изобретения . является обеспечение без„„. Д „„1809287 А1 опасности в процессе производства и эксплуатации путем обеспечения проверяемости. Дистанционное устройство содержит предохранительно-взводящий механизм, включающий шток 2 с жестко посаженным металлическим стаканом 3 колпачок 4, на отгибах которого помещены ограничительные шарики 5, инерционное подпружиненное тело 6, подпружиненное жало 8, удерживаемое стопорными шариками 10, узел замедления 11 и петарду 12, размещенные в корпусе 1. Корпус 1 дистанционного устройства выполнен из материала с коэффициентом интегрального светопропускания от 80 — 90, а часть его, расположенная над ограничительными шариками I, выполнена со светозащитным покрытием. 1 ил, 1809287
Формула изобретения
Дистанционное устройство„преимущественно к противоградовым ракетам, содержащее предохранительно-взводящий механизм с колпачком с размещенными над его отгибами ограничительными шариками, помещенными в корпус, и огневую цепь, о тл и,ч а ю щ е е с я тем, что, с целью повышения безопасности в процессе производства и эксплуатации путем обеспечения проверяемости, в нем корпус выполнен из материала с коэффициентом интегральной светопропускаемости 80-90 . частФ .которого, расположенная над ограничительными шариками, покрыта светозащитным материалом.
Составитель В;Буров
Техред М.Моргентал
Корректор : И.Муска
Редактор
Заказ 1279 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Изобретение относится к средствам воздействия на облака и может быть использовано в качестве дистанционного устройства к противоградовым ракетам.
Целью изобретения является повышение безопасности применения путем обеспечения проверяемости изделия в процессе производства и эксплуатации.

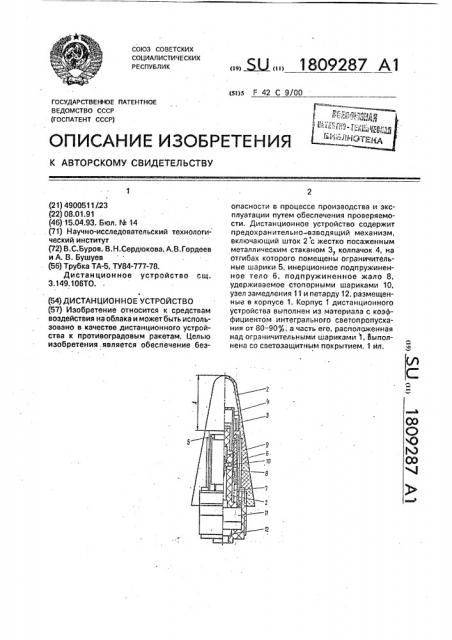

На чертеже представлено дистанционное устройство. 10
Устройство содержит корпус 1, в котором размещены предохранительно-исполнительный механизм, включающий шток 2 с жестко посаженным металлическим стаканом 3, колпачок 4, на отгибах которого по- 15 мещены ограничительные шарики 5, инерционное подпружиненное тело 6 с пружиной 7, подпружиненное жало 8 с пружиной 9, удерживаемое стопорными шариками 10, узел замедления 11 и петарду 20
12.
Корпус дистанционного устройства выполнен из материала с коэффициентом интегрального светопропускания от 80 до
90, предпочтительно из полистирола 25
ПСМ-115, который позволяет в любой момент производства, служебного обращения и транспортирования, при постановке в ракету, а также непосредственно перед пуском последней проверить наличие 30 ограничительных шариков предохранительно-взводящего механизма, т.е. повысить безопасность устройства и надежность его действия. Однако для того, чтобы исключить воздействие на дистанционное. устройство 35 солнечного излучения, часть корпуса, величиной А, расположенная над ограничительными шариками, выполнена со светозащитным покрытием, которое может быть нанесено, например, белой краской, . В служебном обращении при сборке изделия в любой момент через прозрачный корпус можно проверить наличие ограничительных шариков, которые обеспечивают безопасность устройства и надежность его действия, Иэделие можно также проверить визуально непосредственно перед пускьм ракеты, что исключает преждевременное срабатывание на траектории полета. На предприятии разработаны рабочие чертежи дистанционного устройства с использованием предлагаемого технического решения, при этом повышена безопасность путем обеспечения проверяемости.
