Реферат



Использование: радиоэлектронная техника , при электромонтаже радиоэлектронной аппаратуры с применением плоских кабелей. Сущность изобретения состоит в том, что узел крепления содержит плоский кабель, расположенный между основанием и крепежным элементом, а на поверхности кабеля выполнен по крайней мере один выступ . 6 ил.

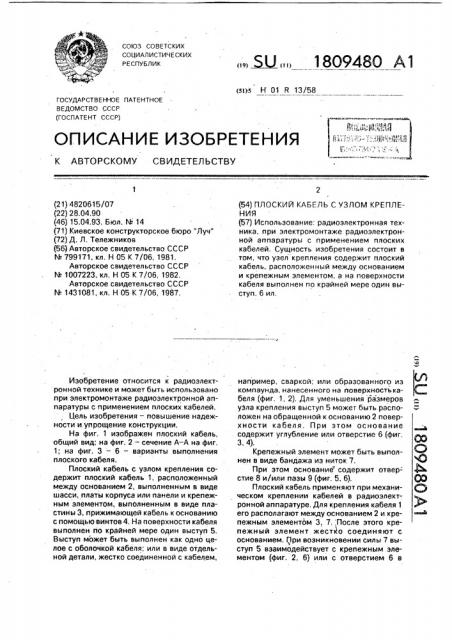

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 R 13/58

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4820615/07 (22) 28.04,90 (46) 15,04,93, Бюл. ¹ 14 (71) Киевское конструкторское бюро "Луч" (72) Д. Л, Тележников (56) Авторское свидетельство СССР № 799171, кл, Н 05 К 7/06, 1981.

Авторское свидетельство СССР

¹1007223,,кл. Н 05 К 7/06, 1982, Авторское свидетельство СССР

¹ 1431081, кл. Н 05 К 7/06, 1987.

Изобретение относится к радиоэлектронной технике и может быть использовано при электромонтаже радиоэлектронной аппаратуры с применением плоских кабелей.

Цель изобретения — повышение надежности и упрощение конструкции.

На фиг, 1 изображен плоский кабель, общий вид; на фиг. 2 — сечение А — А на фиг.

1; на фиг. 3 — 6 — варианты выполнения плоского кабеля, Плоский кабель с узлом крепления содержит плоский кабель 1, расположенный между основанием 2, выполненным в виде шасси, платы корпуса или панели и крепежным элементом, выполненным в виде пластины 3, прижимающей кабель к основанию с помощью винтов 4, На поверхности кабеля выполнен rio крайней мере один выступ 5, Выступ может быть выполнен как одно целое с оболочкой кабеля; или в виде отдельной детали, жестко соединенной с кабелем, „„5Ц„„180948О А1 (54) ПЛОСКИЙ КАБЕЛЬ С УЗЛОМ КРЕПЛЕНИЯ (57) Использование: радиоэлектронная техника, при электромонтаже радиоэлектронной аппаратуры с применением плоских кабелей, Сущность изобретения состоит в том, что узел крепления содержит плоский кабель, расположенный между основанием и крепежным элементом, а на поверхности кабеля выполнен по крайней мере один выступ. 6 ил. например, сваркой; или образованного из компаунда, нанесенного на поверхностькабеля (фиг. 1, 2), Для уменьшения размеров узла крепления выступ 5 может быть расположен на обращенной к основанию 2 поверхности кабеля. При этом основание содержит углубление или отверстие 6 (фиг, 3, 4).

Крепежный элемент может быть выполнен в виде бандажа из ниток 7.

При этом основание содержит отверстие 8 и/или пазы 9 (фиг. 5, 6).

Плоский кабель применяют при механическом креплении кабелей в радиоэлектронной аппаратуре, Для крепления кабеля 1 его располагают между основанием 2 и крепежным элементом 3, 7, После этого крепежный элемент жестко соединяют с основанием, При возникновении силы 7 выступ 5 взаимодействует с крепежным элементом (фиг. 2, 6) или с отверстием 6 в

1809480 основании (фиг. 4), в результате чего предотвращает перемещение кабеля в направлениях действия силы.

Формула изобретения

Плоский кабель с узлом крепления, содержащий основание и крепежный элемент, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, на поверхности плоского кабеля выполнен по крайней мере один выступ так, 5 что крепежный элемент упирается в выступ при воздействии силы, направленной вдоль оси кабеля.

1809480

АР 5

A-A

АР Я

Составитель M,Òðoôèìîâà

Техред M,Моргентал Корректор Л.Филь

Редактор

Заказ 1288 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
