Устройство для определения и измерения солярного, синокаротидного и других рефлексов

Устройство для определения и измерения солярного, синокаротидного и других рефлексов

Иллюстрации

Показать все

Реферат



Использование: измерение солярного, синокаротидного и других рефлексов. Сущность изобретения: устройство состоит из индикаторного механизма - баллончика 1, корпуса 2, мембраны 3, резиновой трубки 4, переходного разъемника 5, манометра 6 со шкалой 7 и стрелкой 8 штуцера 9, второй резиновой трубки 10, ушной оливы 12, дистального конца 11 трубки 10. Устройство содержит баллончик с чувствительной мембраной и дополнительную трубку с ушной оливой. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д Ф (21) 4819583/14 (22) 27.04.90 (46) 23.04,93. Бюл. 1ч 15 (75) Е.А.Петрянина (56) Авторское свидетельство СССР

М 9503 11, кл. А 61 В 5/02, 1980. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ И

ИЗМЕРЕНИЯ СОЛЯРНОГО, СИНОКАРОТИДНОГО И ДРУГИХ РЕФЛЕКСОВ (57) Использование: измерение солярного, синокаротидного и других рефлексов. Сущ„„Я „„1810043 Al (5! ) s А 61 В 5/02, 5/0205, 5/021 ность изобретения: устройство состоит из индикаторного механизма — баллончика 1, корпуса 2, мембраны 3, резиновой трубки 4, переходного разьемника 5, манометра 6 со шкалой 7 и стрелкой 8 штуцера 9, второй резиновой трубки 10, ушной оливы 12, дистального конца 11 трубки 10. Устройство содержит баллончик с чувствительной мембраной и дополнительную трубку с ушной оливой. 3 ил.

СО О

C)

Ф

1810043

Составитель Ю. Ильиных

Техред М,Моргентал Корректор Л. Ливринц (. да,(! op

:. .(аказ 1404 Тираж !!Одписное

В, )ИИГ!И Госуд !рстве!!ного комитета по изобре гениям и открытиям при ГКНТ СС(.P

113035. Москва, I!,-35, Раушская наб., 4/5

Г!п !,". т;> г; !!-! !о иэу! та льский !(омби!!ат "Г!агент", г Ужго)!од уу Гл! йг!!!!;! 10 !

Изобретение относится к медицине, а именно к устройствам для обследования вегетативной нервной системы людей, например для определения и измерения рефлексов (солярного. синокаротидного), Цель изобретения — повышение точности измерения.

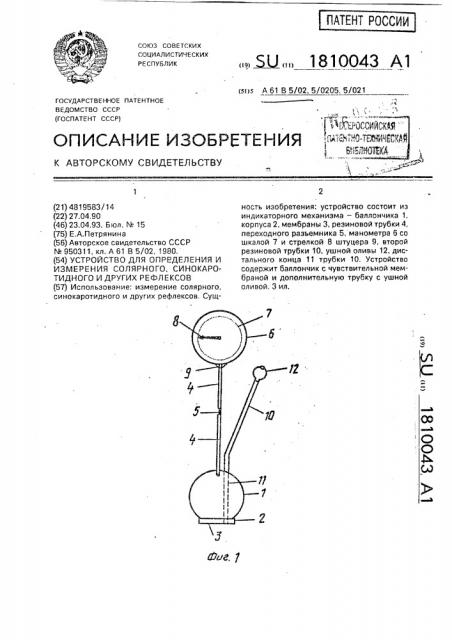

На фиг,1 показан общий вид устройства; на фиг.2 — поперечное сечение; на фиг.3 — баллончик с корпусом и мембраной.

Устройство состоит из индикаторного механизма — резинового овального плоского эластичного баллончика 1, наполненного воздухом с вмонтированным герметично прямым полым плотным корпусом 2, чувствительной усиливающей, воспринимающей и передающей мембраной 3, соединительной резиновой трубки 4, передаточного разьема 5, манометра 6 со шкалой 7, стрелкой 8 и штуцером 9, второй резиновой трубки 10, дистальный конец 11 которой спаян герметично с мембраной, ушной оливы 12., Использу)от устройство следующим образом.

Резиновый баллончик 1 мембраной 3 укладывают на зпигастральную область обследуемого в проекции солнечного сплетения. Исследователь рукой умеренно надавливает на баллончик 1 до ощущения рукой первого толчка пульсации бр!ошной аорты, засекая этот момент на шкале 7 манометра

6. Далее, не надавливая 10-20 с, контролируют давление и ведут запись сердечных сокращений на ленты ЭКГ.

Сравнивая данные, выявляют изменение частоты сокращений сердца в период дозированного оптимального по силе и продолжительности давления на зону солнечного сплетения. Оценивают выраженность солярного рефлекса в граммах на сантиметр квадратный или в мм рт.ст, Формула изобретения

Устройство для определения и измерения солярного, синокаротидного и других рефлексов, состоящее из индикаторного механизма, соединительных резиновых трубок и манометра, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, индикаторный механизм выполнен в виде резинового плоского oBGllbHoco баллончика, в нижней части которого Вмонтирован круглый плотный полый корпус с чувствительной мембраной, соединенный резиновой трубкой с ушной оливой.
