Волока для деформации изделий преимущественно из свинцово- оловянистых сплавов

Волока для деформации изделий преимущественно из свинцово- оловянистых сплавов

Иллюстрации

Показать все

Реферат



Сущность изобретения: волокна содержат входную зону, конусную рабочую зону с углом конусности 37-45°, цилиндрическую калибрующую зону длиной, равной 0,05- 0,15 ее диаметра, и выходную зону. 2 ил.

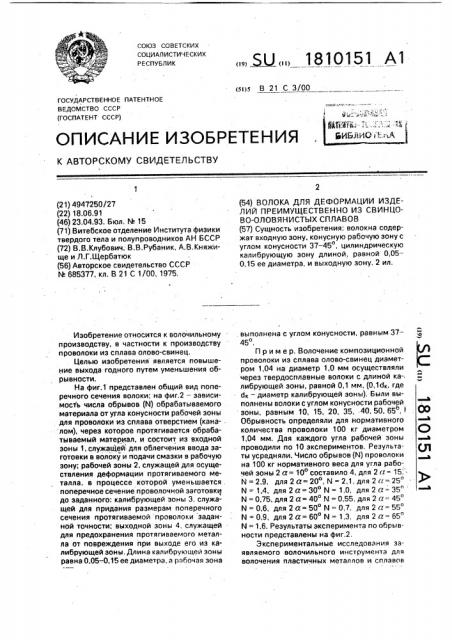

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s B 21 С 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4947250/27 (22) 18.06.91 (46) 23.04.93. Бюл, М 15 (71) Витебское отделение Института физики твердого тела и полупроводников АН БССР (72) В.В. Клубович, В.В.Рубаник, А.B, Княжище и Л.Г.Щербэтюк (56) Авторское свидетельство СССР

N. 685377, кл. В 21 С 1/00, 1975, Изобретение относится к волочильному производству, в частности к производству проволоки из сплава олово-свинец.

Целью изобретения является повышение выхода годного путем уменьшения обрывности.

На фиг.1 представлен общий вид поперечного сечения волоки; на фиг.2 — зависимость числа обрывов (И) обрабатываемого материала от угла конусности рабочей зоны для проволоки из сплава отверстием (кана лом), через которое протягивается обрабатываемый материал, и состоит из входной зоны 1, служащей, для облегчения ввода заготовки в волоку и подачи смазки в рабочую зону; рабочей зоны 2, служащей для осуществления деформации протягиваемого металла, в процессе которой уменьшается поперечное сечение проволочной заготовки до заданного: калибрующей зоны 3, служащей для придания размерам поперечного сечения протягиваемой проволоки заданной точности; выходной эоны 4, служащей для предохранения протягиваемого металла от повреждения при выходе его из калибрующей эоны. Длина каиибрующей зоны равна 0,05 — 0,15 ее диаметра, а рабочая зона

„„ Ы„„1810151 А1 (54) ВОЛОКА ДЛЯ ДЕФОРМАЦИИ ИЗДЕЛИЙ ПРЕИМУЩЕСТВЕННО ИЗ СВИНЦОВ0-ОЛОВЯНИСТЫХ СПЛАВОВ (57) Сущность изобретения: волокна содержат входную зону, конусную рабочую зону с углом конусности 37 — 450, цилиндрическую калибрующую зону длиной, равной 0,050,15 ее диаметра, и выходную зону. 2 ил. выполнена с углом конусности, равным 37—

Il р и м е р. Волочение композиционной проволоки из сплава олово-свинец диаметром 1,04 на диаметр 1,0 мм осуществляли через твердосплавные волоки с длиной ка-. либрующей зоны, равной 0,1 мм, (0,1dÄ, где

d — диаметр калибрующей зоны). Были выполнены волоки с углом конусности рабочей зоны, равным 10, 15, 20, 35, .40, 50, 65, )

Обрывность определяли для нормативного количества проволоки 100 кг диаметром

1,04 мм. Для каждого угла рабочей зоны проводили по 10 экспериментов, Результаты усредняли. Число обрывов (N) проволоки на 100 кг нормативного веса для угла рабочей зоны 2 а= 10 составило 4, для 2 гк = 15

N = 2,9, для 2 а= 20, N = 2,1, для 2 а = 25"

N = 1,4, для 2 a = 30 N = 1,0, для 2 а =- 35"

N = 0,75, для 2 а = 40 N = 0,55, для 2 а == 45

N = 0,6, для 2 Q = 500 N = 0,7, для 2 а = 55

N = 0,9, для 2 а.= 60 N = 1,3, для 2 а =- 65"

N = 1,6. Результаты эксперимента по обрывности представлены на фиг.2.

Экспериментальные исследования заявляемого волочильного инструмента для волочения пластичных металлов и сплавов

1810151 уо 2о За 4с «о Й 24, 4у

Составитель А. Спровская

Редактор M,Êóçíåöoâà Техред М.Моргентал Корректор О.Густи

Заказ 1409 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 показали, что по сравнению с устройством аналогичного назначения заявляемое устройство благодаря выбору угла рабочей зоны позволяет повысить выход годного за счет уменьшения обрывности.

Формула изобретения

Волока для деформации йзделий преимущественно из свинцово-оловянистых сплавов, содержащая входную зону, конусную рабочую зону, цилиндрическую калибрующую зону длиной, равной 0,05-0,15 ее диаметра, и выходную зону, о т л и ч а ющ а я с я тем, что, с целью повышения выхода годного путем уменьшения обрывности, рабочая зона выполнена с углом конусности

37-45О.
