Полимерная клеевая композиция

Полимерная клеевая композиция

Иллюстрации

Показать все

Реферат



Сущность изобретения: композиция содержит , мас.ч.: эпоксидная диановая смола 100, ди-(мвтакрилоксиэтия)-метилфосфонэт 40-50, портландцемент 80-100 и полиэтиленполиамин 8-15. Отверждение клеевой композиции производят при 18-25°С 24-26 ч, давлении 0,01 МПа. Характеристики композиции и клеевых соединения: жизнеспособность 6-7 ч, эластичность по шкале НИИЛК 3 мм, не горит, предел прочности: при сдвиге; МПа Д1 б/оцинкованная сталь 2,3-3,2, при обрыве, МПа Д16/СТЗ 10,5-11. 1 табл.

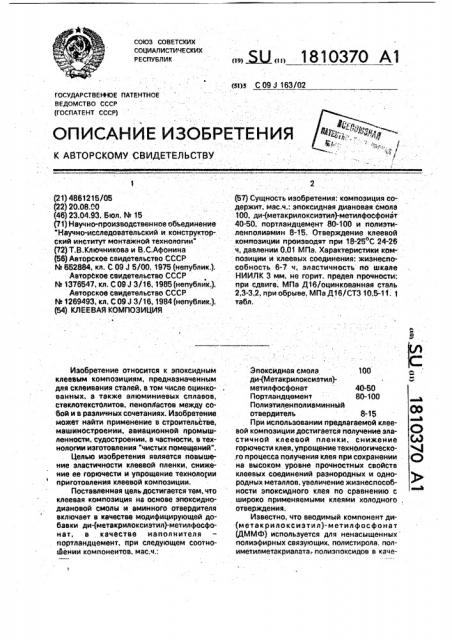

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

40-50

80-100

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4861215/05 (22) 20.08.00 (46) 23.04.93. Бюл. М 15 (71) Научно-производственное обьединение

"Научно-исследовательский и конструкторский институт монтажной технологии" (72) T.Â.Êëþ÷íèêîâe и В,С.Афонина (56) Авторское свидетельство СССР

М 652884, кл. С 09 J 5/00, 1975 (непублик.).

Авторское свидетельство СССР

N. 1376547, кл. С 09 J 3/16, 1985 (непублик,).

Авторское свидетельство СССР

ЬЬ 1269493, кл, С 09 J 3/16, 1984(непублик,). (54) КЛЕЕВАЯ КОМПОЗИЦИЯ

Изобретение относится к эпоксидным клеевым композициям, предназначенным для склеивания сталей, в том числе оцинкованных, а также алюминиевых сплавов, стеклотекстолитов, пенопластов между собой и в различных сочетаниях. Изобретение может найти применение в строительстве, машиностроении, авиационной промышленности, судостроении, в частности, в технологии изготовления "чистых помещений".

Целью изобретения является повышение эластичности клеевой пленки, снижение ее горючести и упрощение технологии приготовления клеевой композиции.

Поставленная цель достигается тем, что клеевая композиция на основе эпоксиднодиановой смолы и аминного отвердителя включает в качестве модифицирующей добавки ди-(метакрилоксиэтил)-метилфосфонат, в качестве наполнителя портландцемент, при следующем соотношении компонентов, мас;ч.:

„„53J 1810370 А1

2 (57) Сущность изобретения: композиция содержит, мас.ч.: эпоксидная диановая смола

100, ди-(метакрилоксиэтил)-метилфосфонат

40-50, портландцемент 80-100 и полиэтиленполиамин 8-15. Отверждение клеевой композиции производят при 18-25 С 24-26 ч, давлении 0,01 МПа. Характеристики композиции и клеевых соединения. жизнеспособность 6-7 ч, эластичность по шкале

НИИЛК 3 мм, не горит. предел прочности; при сдвиге, Mlle Д16/оцинкованная сталь

2,3-3,2, при обрыве, Mlle Ä16/СТЗ 10,5-11. 1 табл, Эпоксидная смола 100 ди(Метакрилоксиэтил)метил фосфонат

Портландцемент

Полиэтиленполиеминный © отвердитель 8-15

При использовании предлагаемой клееawk вой композиции достигается получение эла- О стичной клеевой пленки, снижение Ch) горючести клея, упрощение технологического процесса получения клея при сохранении О на высоком уровне прочностных свойств клеевых соединений разнородных и однородных металлов, увеличение жизнеспособности эпоксидного клея по сравнению с . широко применяемыми клеями холодного, отверждения.

Известно, что вводимый компонент ди(метакрилоксиэтил)-метилфосфонат (ДММФ) используется для ненасыщенных полиэфирных связующих, полистирола, полиметилметакриалата, полизпоксидов в каче1810370 стве антипирена и вводится в количестве до

117;, В данном техническом решении ингредиент вводится в эпоксидную смолу в качестве модифицирующей добавки.

Наличие в клеевой композиции ДММФ в сочетании с остальными ингредиентами в определенном количественном соотношении с неочевидностью позволило получить клеевую композицию с повышенным временем жизнеспособности и эластичностью клеевой пленки, В присутствии радикальных инициаторов и ускорителей их распада ДММФ полимеризуется при нормальной температуре с образованием стеклообразных негорючих полимеров.

Таким образом, введение ДММФ в определенном количестве в композицию неожиданно придает новые свойства всей композиции в целом.

Известно применение большого количества материалов в качестве наполнителей. для клеевых составов на основе эпоксидных смол, но для предлагаемой клеевой композиции достижение положительного эффекта возможно только при использований портлайдцемента, Сущность изобретения поясняется примерами.

Характеристика компонентов, используемых в предлагаемой композиции, приведена ниже.

CM0l! M ЭПОКсиднодиановые неотвержденные ГОСТ 10587-84 ЭД-20, ЭД-16 ди-(Метакрилоксиэтил}метилфосфонат ТУ 6-02-1090-77 ДММФ

Портландцемент ГОСТ 10178-76 м.400

Кварц молотый пылевидный ГОСТ 9077-82 "А"

Полизтилен, полиамин ТУ 6-02-594-85 ПЭПА

Диэтилентриамин ТУ 6-02-914-81

Бутилметакрилат ТУ 6-09-3531-74

Диглицидиловый эфир себациновой кислоты ТУ 88УССР

215-23-81

Карбид кремния ОСТ 2МТ-748-78

Диглицидиловый эфир дифенилолпропана ТУ 88УССР

215-21-82 ФОУ-9

Технология - приготовления предлагаемого клеевого состава следующая; в эпоксидную смолу добавляют определенные количества всех компонентов, композицию перемешивают до получения равномерной консистенции и добавляют отвердитель, после чего клей снова тщательно перемешивают.

Количественные соотношения компонентов приведенй в таблице, Приготовленную клеевую композицию наносят кистью, валиком или шпателем на предварительно обезжиренные поверхно15

= сти деталей, подлежащих склеиванию. ОтЙерждение клеевой компоЗиции происходит при комнатной температуре (18-25 С) в течение 24-26 часов. Давление склеивания—

0,1 кгс/см (0,01 МПа).

20 Показатели свойства клея и клеевых соединений также представлены в таблице.

Из таблицы видно также, что все клеевые композиции, содержащие ДММФ, в отличие от прототипа, являются эластичными

25 и трудносгораемцми, что позволяет применять их в строительных конструкциях для . склеивания материалов с различйым коэффициентом температурного расширения.

Кроме того, технология приготовления

30 предлагаемого клея значительно проще по сравнению с прототипом, что также является важным преимуществом предлагаемого изобретения, предназначенного для широкого применения в строительстве.

Формула изобретения

Полимерная клеевая композиция, включающая эпоксидную диановую смолу,- отвердитель аминного типа, наполнитель и

40 модифицирующуюдобавку, отл и ч в ющая с я тем, что, с целью повышения эластичности клеевой пленки, снижения ее горючести и упрощения технологии изготовления, она в качестве модифицирующей добавки

45 содержит ди-(метакрилоксиэтил)-метилфосфонат, в качестве наполнителя — портланд- цемент, а в качестве отвердителя— полиэтиленполиамин при следующем соотношении компонентов, мас.ч.:

50 Эпоксидная диановая смола 100 ди-{Метакрилоксиэтил)метилфосфонат 40-50

Портландцемент . 80-100

Полиэтиленполиамин 8-15

1810370

Примеры клеевой композиции, технологические и физико-механические свойства клеевых сеединения

Компоненты клея

ПротоКонтрольные композиции, МВс.÷, Предлагаемые компози ии мас.ч. тип

10 мас.ч.

Смола ЭД-20

Смола ЭД-16

Смола ФОУ-9

100 100

100 100

100 100

100

100

100

100

50 35

55 45

90 70

50 45

110 80

50 50

100 100

ЯО

Портландцемент

Кварц молотый пы80

100 90

90 левидный

12 1О

Полиэтиленполиамины

10 7

17 12

Модифицированный

39 ты

Показатели свойств

8 7

Жизнеспособность,ч

6.5 5

6,0

5,0 3 0

7,0

6,5

6,0

Предел прочности при сдвиге, МПа

Д / 16 / оцинкованная сталь

Стз./ Ст 3

Д16 / Д16

2,9

7.3

7,9

2.3

8,7

3,2

5,0.

7,0

Z,4

6.9

7,6

2,2

8.5

8,1

1.9

5,7

5.5

1,7

4.5

4,4

2,4

8,7

8,7

1,8

4,7

4,5

1,8

4,7

4,6

3,0

6,9

7,8

09

3,9

3.8

10,5

14 8

6.3

6,5

6.3

6,9

t1,0

14,3

Лома10.5

13,5

13,2

10.4

12.2. 6.4

7.2

6.2

6.6

9,1

9.0

11,1

13,8

3,5

4.0 ется на й20мм

3 3

3 5

Горючесть (ГОСТ 12.1.044-84 ст СЭВ 1495-79) Не горит. потери

Не горит, потери массы нет

Горюмассы нет чий
