Керногазонаборник
Иллюстрации
Реферат
Использование: бурение с отбором проб угля, пород и газа. Сущность изобретения; устройство содержит наружную трубу с ко: ронкой в нижней части и переходником для соединения с бурильными трубами в верхней части. В ней последовательно установлены газосборщик и керноприемник с приемной коронкой в нижней части. Герметизирующие узлы керноприемника и газосборника выполнены в виде подпружиненных цилиндрических штоков. Гидрозатвор выполнен в виде полузакрытого стакана с затвором, имеющим дебаланс. Отверстие для вытеснения промывочной жидкости из газосборника выполнено в центральной части дебаланса. Затвор установлен на шток с возможностью свободного вращения, а его корпус выполнен из легкого полимерного материала. Дебаланс выполнен металлическим. 1 з.п.ф-лы, 6 ил.

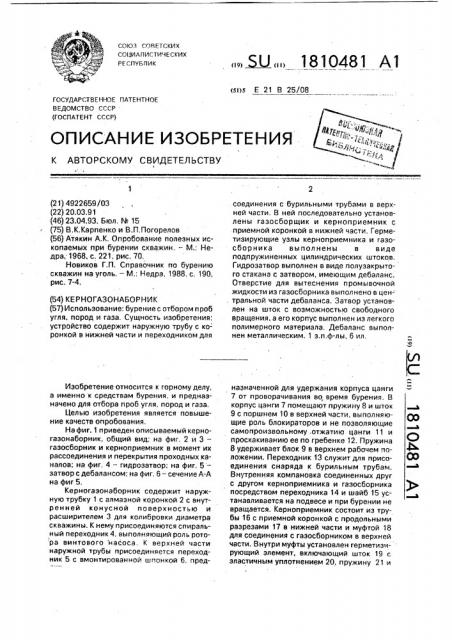

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)э Е 21 В 25/08
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4922659/03 (22) 20.03.91 (46) 23.04.93. Бюл, N 15 (75) B,К.Карпенко и В.П,Погорелов (56) Атякин А.К, Опробование полезных ископаемых при бурении скважин, — M.: Недра, 1968, с. 221, рис. 70.
Новиков Г,П. Справочник по бурению скважин на уголь, — М,: Недра, 1988, с, 190; рис. 7-4. (54) КЕРНОГАЗОНАБОРНИК (57) Использование: бурение с отбором проб угля, пород и газа. Сущность изобретения; устройство содержит наружную трубу с ко- ронкой в нижней части и переходником для
Изобретение относится к горному делу, а именно к средствам бурения, и предназначено для отбора проб угля, пород и газа.
Целью изобретения является повышение качеств опробования.
На фиг. 1 приведен описываемый керногазонаборник, общий вид; на фиг, 2 и 3— газосборник и керноприемник в момент их рассоединения и перекрытия проходных каналов; нэ фиг, 4 — гидрозатвор: на фиг, 5— затвор с дебалансом; на фиг. 6 — сечение А-А на фиг 5.
Керногазонаборник содержит наружную трубку 1 с алмазной коронкой 2 с внутренней конус ной поверхностью и расширителем 3 для колибровки диаметра скважины. К нему присоединяются спиральный переходник 4, выполняющий роль рото-! ра винтового насоса. К верхней части наружной трубы присоединяется переходник 5 с вмонтированной шпонкой 6. пред„„5LJ „„1810481 А1 соединения с бурильными трубами в верхней части, В ней последовательно установлены газосборщик и керноприемник с приемной коронкой в нижней части. Герметизирующие узлы керноприемника и газосборника выполнены в виде подпружиненных цилиндрических штоков, Гидрозатвор выполнен в виде полузакрытого стакана с затвором, имеющим дебаланс.
Отверстие для вытеснения промывочной жидкости из газосборника выполнено в цен. тральной части дебаланса. Затвор установлен на шток с возможностью свободного вращения, а его корпус выполнен из легкого полимерного материала, Дебаланс выполнен металлическим. 1 з.п.ф-лы, 6 ил. назначенной для удержания корпуса цанги
7 от проворачивания во, время бурения, В корпус цанги 7 помещают пружину 8 и шток
9 с поршнем 10 в верхней части, выполняющие роль блокираторов и не позволяющие самопроизвольному.отжатию цанги 11 и проскакиванию ее по гребенке 12. Пружина
8 удерживает блок 9 в верхнем рабочем положении. Переходник 13 служит для присоединения снаряда к бурильным трубам.
Внутренняя компановка соединенных друг с другом керноприемника и газосборника посредством переходника 14 и шайб 15 устанавливается на подвесе и при бурении не вращается. Керноприемник состоит иэ трубы 16 с приемной коронкой с продольными разрезами 17 в нижней части и муфтой 18 для соединения с газосборником в верхней части. Внутри муфты установлен герметизи- рующий элемент, включающий шток 19 с эластичным уплотнением 20, пружину 21 и
1810481 пластичные кольца 22 и 23. Газосборник состоит из трубы 24 с ниппелем 25 для соединения с керноприемником в нижней части и цилиндром-переходником 26 для соединения с переходником 14 в верхней части, Внутри ниппеля установлен нижний герметизирующий узел газосборника, включающий шток 27, пружину 28, эластичные кольца 29. Внутри цилиндра-переходника
26 расположен верхний герметизирующий узел газосборника, состоящий из поршня 30 и эластичных колец 31. Поршень 30 и шток
27 соединены между собой штангой 32, через которую удаляется промывочная жидкость из газосборника. На штоке 27 установлен гидрозатвор. Он состоит из полузакрытого стакана 33, гайки 34 и затвора с дебалансом 35.
Керногазонаборник работает следующим образом, Керногазонаборник опускается в скважину на бурильных трубах. В процессе отбора керна передача момента вращения от бурильных труб осуществляется через переходники 13 и 5 на трубу 1 и через спиральный переходник 4 и расширитель 3 на коронку 2. Промывочная жидкость при этом поступает через внутреннюю полость деталей 13; 10; 9, через отверстие в корпусе цанги 7 в межтрубное пространство и далее на забой и очищает его от выбуренного шлама. В процессе бурения керн, поступающий в керноприемник, вытесняет промывочную жидкость через боковые и внутренние отверстия в штоке 20, далее через отверстие в штоке 27 в трубу газосборника 24. Газ, выделяющейся из керна, поступает в газосборник тем же путем, По мере заполнения газосборника газом промывочная жидкость вытесняется по щели между штангой 32 и стаканом 33 в стакан, далее через отверстие в балансе затвора 35 по внутренней полости штанги 32 и поршня 30 через отверстие в цилиндре-переходнике 26 в межтрубное пространство. После того, как пройден интервал, соответствующий длине керноприемной трубы 16, бурение прекращают и с поверхности в колонну бурильных труб забрасывают стальной шарик, который после погружения садится в седло поршня 10.
Включают насос подачи промывочной жидкости. Под действием гидравлического усилия поршень 10 со штангой 9 переместится вниз до упора в ботик корпуса цанги, позволяя при этом цанге 11 сжаться и переместиться по гребенке 12 вниз, перемещая при этом всю внутреннюю компановку до упора приемной коронки 17 с внутренней конусной поверхностью наружной коронки
2, которая заставляет нижнюю часть приемной коронки 17 сжаться за счет разрезов, При этом происходит захват керна. Извлеченный из скважины керногазонаборник
5 разбирается в любом положении (как в вертикальном, так и в горизонтальном) без дополнительной герметизации газосборной трубы хомутом в месте выходного отверстия за счет того, что оставшаяся в стакане 33 промывочная жидкость перетекает отверстие в дебалансе затвора 35 и не позволяет газу выходить из газосборника. Отсоединив переходник 5 со связанной с ним внутренней компановкой от наружной трубы 1, на приемную коронку 17 надевают предохранительный колпак и отсоединяют керноприемник от газосборника, По мере раскручивания штоков 20 и 27 под действием пружины 21 и 23 они перекрывают про20 ходные отверстия, При этом полное перекрытие проходных отверстий происходит до полного отсоединения керноприемника от газосборника.
Преимущества предложения заключаются в повышении качества опробования.
Выполнение герметизирующих клапанов в виде подпружиненного цилиндрического штока повышает надежность герметизации и делает керногазонаборник простым в об30 ращении, а выполнение гидрозатвора в виде полузакрытого стакана с затвором, снабженным дебалансом, позволяет располагать керногазонаборник в любом положении после подъема его из скважины без дополнительной герметизации газосборной трубы.
Формула изобретения
1. Керногазонаборник, содержащий на40 ружную трубу с буровой коронкой в нижней части и переходником для соединения с бурильными трубами в верхней части, последовательно установленные в ней газосборник и керноприемник с приемно °
45 корон кой в нижней части, герметизирую щие узлы керноприемника и газосборника и гидрозатвор для удаления промывочной жидкости из газосборника, о т л и ч а ю щ и йс я тем, что, с целью повышения качества
50 опробования путем улучшения герметизации, герметизирующие узлы керноприемника и газосборника выполнены в виде подпружиненных цилиндрических штоков, а гидрозатор — в виде полузакрытого стакана с затвором, имеющим дебаланс, при этом отверстие для вытеснения промывочной жидкости из газосборника выполнено в центральной части дебаланса, а затвор установлен на штоке с возможностью свободного вращения.
1810481
2, Керногазонаборник по и. 1, о т л и ч а ю шийся тем, что, корпус затвора выполнен из легкого полимерного материала, а дебаланс металлическим.
181олв
Составитель B,Êàðïåíêî
Редактор Е,Полионова Техред M,Ìîðãåíòàë Корректор С.Патрушева
Заказ 1426 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва. Ж-35, Раушская наб„4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
