Ловильный инструмент

Ловильный инструмент

Иллюстрации

Показать все

Реферат



Использование: для ловильных работ предметов малого диаметра. Сущность изобретения: в полом корпусе захватный элемент в виде втулки из упругого материала. Над втулкой расположен полый шток, имеющий возможность осевого перемещения, и подпружиненные плашки. После промывки забоя скважин производят захват предмета и проталкивание его через упругий элемент. При дальнейшей посадке упругий элемент сжимается полым штоком, обратное перемещение которого предотвращается подпружиненными плашками. 1 ил.

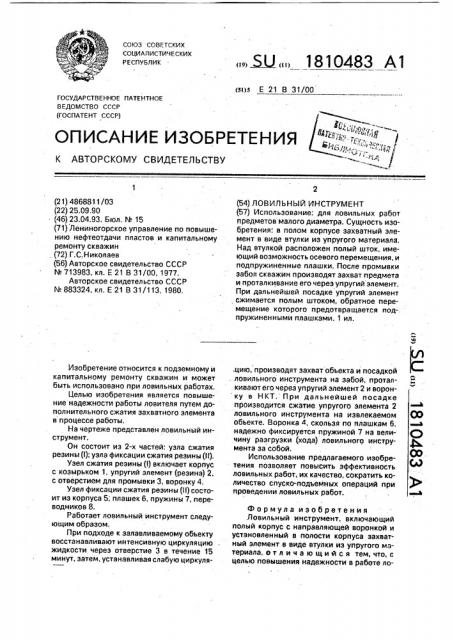

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4868811/03 (22) 25.09.90 (46) 23.04.93. Бюл. ¹ 15 (71) Лениногорское управление по повышению нефтеотдачи пластов и капитальному ремонту скважин (72) Г.С,Николаев (56) Авторское свидетельство СССР

N 713983, кл. E 21 В 31/00, 1977.

Авторское свидетельство СССР № 883324, кл, Е 21 В 31/113, 1980.

Изобретение относится к подземному и капитальному ремонту скважин и может быть использовано при ловильных работах.

Целью изобретения является повышение надежности работы ловителя путем дополнительного сжатия захватного элемента в процессе работы.

На чертеже представлен ловильный инструмент.

Он состоит из 2-х частей: узла сжатия резины (I); узла фиксации сжатия резины (! !).

Узел сжатия резины (I) включает корпус с козырьком 1, упругий элемент (резина) 2, с отверстием для промывки 3, воронку 4.

Узел фиксации сжатия резины (II) состоит иэ корпуса 5; плашек 6, пружины 7, переводников 8.

Работает ловильный инструмент следующим образом, При подходе к залавливаемому объекту восстанавливают интенсивную циркуляцию жидкости через отверстие 3 в течение 15 минут, затем, устанавливая слабую циркуля«БЫ,, 1810483 А1 (я)5 Е 21 В 31/00 (54) ЛОВИЛЬНЫЙ ИНСТРУМЕНТ (57) Использование: для ловильных работ предметов малого диаметра. Сущность изобретения . в полом корпусе захватный элемент в виде втулки из упругого материала.

Над втулкой расположен полый шток, имеющий возможность осевого перемещения, и подпружиненные плашки. После промывки забоя скважин производят захват предмета и проталкивание его через упругий элемент.

При дальнейшей посадке упругий элемент сжимается полым штоком, обратное перемещение которого предотвращается под-. пружиненными плашками. 1 ил.,цию, производят захват объекта и посадкой . ловильного инструмента на забой, проталкивают его через упругий элемент 2 и воронку в НКТ.: При дальнейшей посадке производится сжатие упругого элемента 2 ловильного инструмента на извлекаемом объекте. Воронка 4, скользя по плашкам 6, надежно фиксируется пружиной 7 на величину разгрузки (хода) ловильного инструмента за собой.

Использование предлагаемого изобретения позволяет повысить эффективность ловильных работ, их качество, сократить количество спуско-подъемных операций при проведении ловильных работ.

Формула изобретения

Ловильный инструмент, включающий полый корпус с направляющей воронкой и установленный в полости корпуса захватный элемент в виде втулки иэ упругого материала, отличающийся тем, что, с целью повышения надежности в работе ло1810483

Составитель P.Òèí÷óðèíà

Редактор Е,Полионова Техред M.Ìoðãåíòàë Корректор С,Патрушева

Заказ 1426 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 вительного инструмента путем дополнительного сжатия захватного элемента в его рабочем положении, он снабжен установленным в корпусе над захватным элементом с возможностью осевого перемещения в исходном положении полым штоком и установленными в корпусе с возможностью взаимодействия с наружной поверхностью

2

3 штока и подпружиненными в осевом направлении относительно корпуса плашками, причем внутренняя поверхность корпуса в его верхней части выполнена конической для взаимодействия с наружными поверхностями плашек, а захватный элемент выполнен с центральным осевым отверстием.
