Реферат



Использование: горное дело, геологоразведка при поиске гидрогенных месторождений радиоактивных и редких элементов . Сущность изобретения: бурят поисково-оценочные скважины, поднимают керн со всего исследуемого интервала массива. Измеряют мощность кристаллических пород и длину керна, Определяют показатель трещиноватости по отношению длины керна к суммарной мощности кристаллических пород. При значении показателя трещиноватости менее 0,55 определяют породы как сильнотрещиноватые, при 0,55-0,70 - как трещиноватые, при0,70-0,80-какслаботрещиноватые , а при 0,80-1,0 - как монолитные. 1 табл., 1 ил.

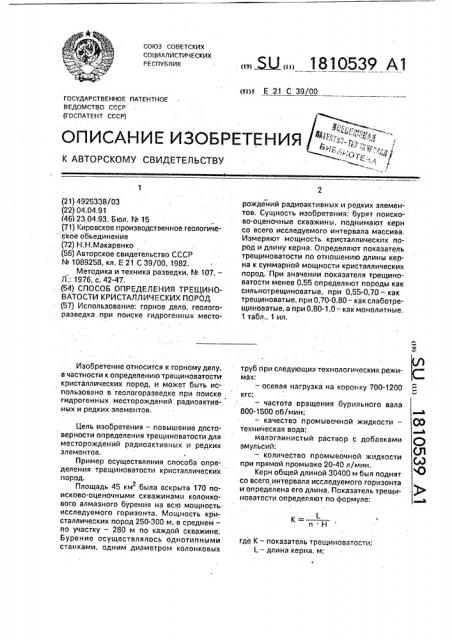

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 2.1 С 39/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

L п.Н (21) 4925338/03 (22) 04,04,91 (461 23.04,93. Бюл, ¹ 15 (71) Кировское производственное геологиче ское объединение (72) Н;Н.Макаренко (56) Авторское свидетельство СССР № 1089258, кл. Е 21 С 39/00, 1982.

Методика и техника разведки, ¹ 107,—

Л,; 1976, с. 42-47. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ТРЕЩИНОВАТОСТИ КРИСТАЛЛИЧЕСКИХ ПОРОД (57) Использование: горное дело, геологоразведка при поиске гидрогенных местоИзобретение относится к горному делу, в частности к определению трещиноватости кристаллических .пород, и может быть использовано в геологоразведке при поиске гидрогенных месторождений радиоактивных и редких элементов.

Цель изобретения — повышение достоверности определения трещиноватости для месторождений радиоактивных и редких элементов.

Пример осуществления способа определения трещиноватости кристаллических пород.

Площадь 45 км была вскрыта 170 по2 исково-оценочными скважинами колонкового алмазного бурения на всю мощность исследуемого горизонта. Мощность кристаллических пород 250-300 м, в среднем— по участку — 280 м по каждой скважине, Бурение осуществлялось однотипными станками, одним диаметром колонковых Ы 1810539 А1 рождений радиоактивных и редких элементов. Сущность изобретения: бурят поисково-оценочные скважины, поднимают керн со всего исследуемого интервала массива, Измеряют мощность кристаллических rIoрод и длину керна, Определяют показатель трещиноватости по отношению длины керна к суммарной мощности кристаллических пород. При значении показателя трещиноватости менее 0,55 определяют породы как сильнотрещиноватые, при 0,55-0,70 — как трещиноватые, при 0,70-0,80 — как слаботрещиноватые, а при 0.80-1,0- как монолитные.

1 табл.. 1 ил. труб при следующих технологических режимах, — осевая нагрузка на коронку 700-1200 кгс; — частота вращения бурильного вала

800-1500 об/мин; и — качество промывочной жидкости — (,9 техническая вода: юг малоглинистый раствор с добавками С) эмульсий: . Ql — количество промывочной жидкости при прямой промывке 20-40 л/мин.

Керн общей длиной 30400 м был поднят О со всего интервала исследуемого горизонта и определена его длина, Показатель трещиноватости определяют по формуле; и где К вЂ” показатель трещиноватости:

L — длина керна, м;

1810539

Оценка трещиноватости кристалл ических по о

Количество скважин на площади исследования,е .

Мощность кристалли.ческих пород, м. Участок М 1 (Михайловский) 170 трещиноватые

280

30400

0,64

Участок N 2 (Павловский) трещиноватые

305

5035

0,61

Участок M 3 (Гнейсовая залежь) сильно трещиноватые

290

7470

0,47

Участок М 4

К ашевский монолитныепо о ы

7115

275

0,84

n — количество скважин на площади исследования, ед.;

Н вЂ” мощность кристаллических пород, м.

Соответственно при определении трещиноватости использованы фактические данные: — количество скважин 170, — мощность кристаллических пород 280 м — длина керна 4600 м, 30400

170 280 0 64

Таким образом получен показатель трещиноватости кристаллических пород по Михайловской площади, равный 0,64, Результаты апробации участков с целью оценки трещиноватости кристаллических пород сведены в таблице.

В результате статистической обработки полученных данных было установлено, что при значениях показателя трещиноватости менее 0,55 определяют породы как сильнотрещиноватые, при значениях показателя трещиноватости 0,55-0,70 — как трещиноватые, при значениях показателя трещиноватости 0,70-0,80 — как слаботрещиноватые, при значениях показателя трещиноватости

0;80-1,0 — как монолитные, На чертеже приведены куммулятивные кривые распределения показателя трещиноватости при разной длине рейсов (количество скважин -55, рейсов — 4357), где видны значения показателя трещиноватости, по которым кристаллические породы, можно относить к сильнотрещиноватым, трещиноУчастки апробации способа ватым, слаботрещиноватым или монолитным, Способ определения трещиноватости кристаллических пород позволяет повысить

5 достоверность определения трещиноватости при поиске гидрогенных месторождений радиоактивных и редких элементов. В результате исследований было также установлено, что при показателе трещиновато10 сти менее 0,70 можно судить о наличии гидрогенного (трещинно-инфильтрационного) редкометального оруднения.

Формула изобретения

Способ определения трещиноватости кристаллических пород, включающий бурение поисково-оценочных скважин, подъем керна со всего исследуемого интервала массива, измерение длины керна и определение составляющих его отдельностей, по

20 которым определяют показатель трещиноватости, отличающийся тем, что, с целью повышения достоверности определения трещиноватости для месторождений радиоактивных и редких элементов, в качестве отдельностей принимают слои кристаллических пород на исследуемом интервале, дополнительно йзмеряют их мощность, а показатель трещиноватости определяют по отношению длины керна к суммарной мощ30 ности кристаллических пород, при этом при значениях показателя трещиноватости менее 0,55 определяют породы как сильнотрещиноватые, при 0,55-0,70 — как трещиноватые, при 0,70-0,80 — как слаботрещиноватые, а

3 -> при 0.8-1,0 — как монолитные.

Длина кер- Показатель на, м трещиноватости
