Реферат



Использование: в горной промышленности для крепления очистных забоев гидрофицированными крепями. Сущность изобретения: устройство управления гидрофицированной крепью включает напорную, сливную и управляющие тидромзгистрали, блок управления с гидрозамком, поворотным распределителем с храповым механизмом и гидроцилиндром. Блок управления соединен управляющей гидромагистралью с трехпозиционным распределителем, размещенным за пределами управляемой секции крепи. Управляющая гидромагистраль соединена в блоке управления с напорной гидромагистралью. Во внутренней полости управляющей гидромагистрали помещены две герметичные эластичные трубки. Одна из них соединена с переключающей полостью , другая -суправляющей полостью гидрозамка . Внутренняя полость управляющей гидромагистрали в первой позиции соединена с первой трубкой с помощью трехпозиционного распределителя, во второй - нейтральной позиции - закрыта, в третьей позиции соединена со второй трубкой. 1 ил, ел

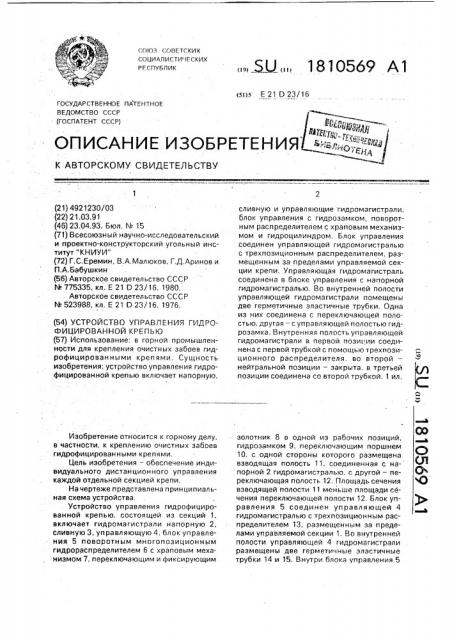

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) Е 21 D 23/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Щ@- „„„= ц 6,,",-Pgk

ОПI4CAHИЕ ИЗОБРЕТЕНИЯ s--,G",„:,,-

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4921230/03 (22) 21.03,91 (46) 23.04,93. Бюл, ¹ 15 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт "КНИУИ" (72) Г.С,Еремин, В,А.Малюков, Г.Д.Аринов и

П,А.Бабушкин (56) Авторское свидетельство СССР

N. 775335, кл. Е 21 0 23/16, 1980.

Авторское свидетельство СССР

N. 523988, кл. Е 21 D 23/16, 1976, (54) УСТРОЙСТВО УПРАВЛЕНИЯ ГИДРОФИЦИРОВАННОЙ КРЕПЬЮ (57) Использование: в горной промышленности для крепления очистных забоев гидрофицированными крепями. Сущность изобретения: устройство уп равления гидрофицированной крепыш включает напорную, Изобретение относится к горному делу, в частности, к креплению очистных забоев гидрофицированными крепями.

Цель изобретения — обеспечение индивидуального дистанционного управления каждой отдельной секцией крепи, На чертеже представлена принципиальная схема устройства. . Устройство управления гидрофицированной крепыш, состоящей из секций 1, включает гидромагистрали напорную 2, сливную 3, управляющую 4, блок управления 5 поворотным многопозиционным гидрораспределителем 6 с храповым механизмом 7, переключающим и фиксирующим

„„5LJ„„1810569 А1 сливную и управляющие тидромагистрали, блок управления с гидрозамком, поворотным распределителем с храповым механизмом и гидроцилиндром. Блок управления соединен управляющей гидромагистралью с трехпозиционным распределителем, размещенным за пределами управляемой секции крепи, Управляющая гидромагистраль соединена в блоке управления с напорной гидромагистралью, Во внутренней полости управляющей гидромагистрали помещены две герметичные эластичные трубки, Одна из них соединена с переключающей полостью, другая — с управляющей полостью гидрозамка. Внутренняя полость управляющей гидромагистрали в первой позиции соединена с первой трубкой с помощью трехпозиционного распределителя, во второй— нейтральной позиции — закрыта, в третьей позиции соединена со второй трубкой. 1 ил, золотник 8 в одной из рабочих позиций, гидрозамком 9, переключающим поршнем

10, с одной стороны которого размещена взводящая полость 11, соединенная с на- порной 2 гидромагистралью, с другой — переключающая полость 12. Площадь сечения взводящей полости 11 меньше площади сечения переключающей полости 12, Блок управления 5 соединен управляющей 4 гидромагистралью с трехпозиционным распределителем 13, размещенным за пределами управляемой секции 1. Во внутренней полости управляющей 4 гидромагистрали размещены две герметичные эластичные трубки 14 и 15, Внутри блока управления 5

1810569 внутренняя полость управляющей 4 гидромагистрали соединена с напорной 2 гидромагистралью, начало трубки 14 соединено с переключающей полостью 12, начало трубки l5 соединено с управляющей полостью

16 гидрозамка 9, В трехпоэиционном распределителе 13 конец трубки 14 в первой позиции соединен с внутренней полостью управляющей 4 гидромагистрали, а во второй, нейтральной, и третьей позициях — за- 10 крыт. Конец трубки 15 в трехпозиционном распределителе 13 в первой и второй, нейтральной, позициях — закрыт, а в третьей позиции — соединен с внутренней полостью управляющей 4 гидромагистрали. Гидро- 15 замком 9 напорная 2 гидромагистраль соединена с золотником 8 поворотного гидрораспределителя 6.

Между управляющей полостью 16 гидрозамка 9 и сливной 3 гидромагистралью 20 размещен дроссель 17, между переключающей полостью 12 и сливной 3 гидромагистралью размещен дроссель 18. Давление в напорную 2 гидромагистрэль подается от гидросиловой установки 19, 25

Устройство работает следующим образом.

B исходном состоянии зрлотник 8 поворотного многопоэиционного гидрораспределителя 6 зафиксирован в одной из 30 рабочих позиций храповым механизмом 7 и переключающим поршнем 10, удерживаемым во втянутом положении давлением во взводящей полости 11, трехпозиционный распределитель 13 установлен в нейтраль- 35 ное положение, в управляющей полости 16, в переключающей полости 12, в эластичных трубках 14 и 15 за счет дросселей 17 и 18 устанавливается давление, равное давлению в сливной 3 гидромагистрали; эластич- 40 ные трубки 14 и 15 сжаты давлением во внутренней полости управляющей 4 гидромагистрали, гидроэамок 9 заперт, давление к золотнику 8 не подается, Для управления секцией 1 крепи, зо- 45 лотник 8 поворотного многопозиционного распределителя 6 устанавливается в необходимое положение однократным или многократным переключением трехпозиционного распределителя 13 из нейтрального поло- 50 жения в первую позицию и обратно. При этом в первой позиции трехпозиционного распределителя 13 давление из внутренней полостИ управляющей 4 гидромагистрали по эластичной трубке 14 подается в пере- 55 ключающую полость 12, переключающий поршень 10 за счет разности площадей выдвигается, перемещая храповой механизм

7, переключая золотник 8 в следующую рабочую позицию, а во второй, в нейтральной, позиции трехпозиционного распределителя

13 переключающий поршень 10 выдвигается, взводя храповой механизм 7 для следу ющего рабочего хода. После установки золотника 8 в необходимое положение, трехпоэиционный распределитель 13 устанавливается в третью позицию, при этом давление по эластичной трубке 15 подается в управляющую полость 16, гидрозамок 9 открывается, соединяя напорную 2 гидромагистраль с золотником 8. Трехпозиционный распределитель 13 удерживается в третьей позиции до завершения выполнения очередной операции секцией 1 крепи. После завершения всех операций на секции 1 крепи трехпозиционный распределитель 13 устанавливается во вторую, нейтральную позицию.

Формула изобретения

Устройство управления гидрофицированной крепыш, включающее управляющую, напорную и сливную гидромэгистрали, блок управления, выполненный в виде поворотного распределителя с храповым механизмом, соединенным через шток с гидроцилиндром, имеющим переключающий поршень, переключающую и взводящую полости, последняя из которых связана гидролинией с напорной гидромагистралью, отл и чаю щеес я тем, что, с целью обеспечения индивидуального дистанционного управления каждой отдельной секции крепи, оно снабжено трехпозиционным трехлинейным распределителем, э блок управления снабжен гидрозамком, торцовая полость которого соединена с гидролинией, связывающей напорную гидромагистраль и взводящую полость гидроцилиндра, средняя полость гидрозамка соединена с поворотн ым распределителем, при этом управляющая магистраль выполнена в виде полости, соединенной с напорной гидромагистралью, и размещенных в ней двух эластичных трубок, одна из которых соединена с управляющей полостью гидрозамка и с одним из выходов распределителя, а другая — с переключающей полостью гидроцилиндра и с другим выходом распределителем, вход, которого соединен с внутренней полостью управляющей гидромагистрали.

1810569

Редактор О. Стенина

Заказ 1430 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Составитель B. Малюков

Техред M. Моргентал Корректор О. Густи

Производственно-издательский комбинат "Патент", r. Ужгород. ул.Гагарина. 101
