Аксиально - поршневая гидромашина

Аксиально - поршневая гидромашина

Иллюстрации

Показать все

Реферат



Сущность изобретения: в корпусе установлен на валу блок цилиндров с поршнями, башмаки которых опираются на наклонную шайбу с помощью узла поджима, состоящего из упругого элемента, одна сторона которого механически соединена с башмаками через первую подвижную шайбу, штыри, сферическую втулку и сепаратор. Другая сторона упругого элемента механически соединена через вторую подвижную шайбу с блоком цилиндров, опирающимся на распределитель , втулку, установленную на валу со стороны распределителя. Внутренняя, цилиндрическая поверхностьвторой шайбе сопряжена с наружной цилиндрической поверхностью втулки, расположенной со стороны распределителя. Площадь поперечного сечения второй шайбы выбирают из заданного соотношения в зависимости от поперечного сечения шайб. Упругий элемент выполнен из гидропласта. 1 з.п. ф-лы, 1 ил.

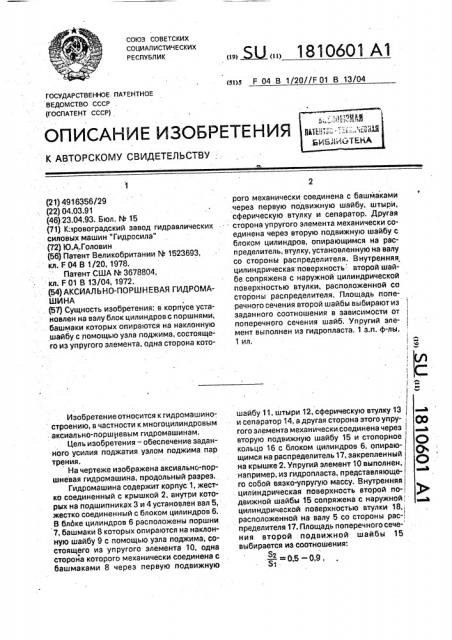

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

СО

О

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4916356/29 (22) 04.03.91 (46) 23.04.93. Бюл. Ф 15 (71) К:1ровоградский завод гидравлических силовых машин Гидросила" (72) Ю.А. Головин (56) Патент Великобритании f4 1523693, кл. F 04 В 1/20, 1978.

Патент США и 3678804, кл. F 01 В 13/04, 1972. (54) АКСИАЛЬНО-ПОРШНЕВАЯ ГИДРОМАШИНА . (57) Сущность изобретения: в корпусе установлен на валу блок цилиндров с поршнями, башмаки которых опираются на наклонную шайбу с помощью узла поджима, состоящего из упругого элемента, одна сторона котоИзобретение относится к гидромашиностроению, в частности к многоцилиндровым аксиально-поршневым гидромашинам.

Цель изобретения — обеспечение заданного усилия поджатия узлом поджима пар трения.

На чертеже изображена аксиально-поршневая гидрамашина, продольный разрез.

Гидромашина содержит корпус 1, жестко соединенный с крышкой 2, внутри которых на подшипниках 3 и 4 установлен вал 5, жестко соединенный с блоком цилиндров 6.

В блоке цилиндров 6 расположены поршни

7, башмаки 8 которых опираются на наклонную шайбу 9 с помощью узла поджима, состоящего из упругого элемента 10, одна сторона которого механически соединена с башмаками 8 через первую подвижную

„„ Ы„„1810601 А1 (si>s F 04 В 1/20//F 01 В 13/04 рого механически соединена с башмаками через первую подвижную шайбу, штыри, сферическую втулку и сепаратор. Другая сторона упругого элемента механически соединена через вторую подвижную шайбу с блоком цилиндров, опирающимся на распределитель; втулку, установленную на валу со стороны распределителя. Внутренняя цилиндрическая поверхность: второй шайбе сопряжена с наружной цилиндрической поверхностью втулки, расположенной со стороны распределителя. Площадь поперечного сечения второй шайбы выбирают из заданного соотношения в зависимости от поперечного сечения шайб, Упругий элемент выполнен из гидропласта, 1 э.п. ф-лы, 1 ил. ! (I ( (t (t

1 ! ! шайбу 11, штыри 12, сферическую втулку 13 I и сепаратор 14, а другая сторона этого упру-, гого элемента механически. соединена через вторую подвижную шайбу 15 и стопорное кольцо 16 с блоком цилиндров 6, опирающимся на распределитель 17, закрепленный на крышке 2. Упругий элемент 10 выполнен, например, из гидропласта, представляюще- го собой вязко-упругую массу. Внутренняя цилиндрическая поверхность второй по-, движной шайбы 15 сопряжена с наружной цилиндрической поверхностью втулки 18, расположенной на валу 5 со стороны рас-, пределителя 17. Площадь поперечного сече- ния второй подвижной шайбы 15 выбирается из соотношения: — =0,5-0,9, Зг

1810601 где Sz — площадь поперечного сечения второй подвижной шайбы 15;

S< — площадь поперечного сечения первой подвижной шайбы 11.

В процессе работы гидромашины сила 5 давления вязко-упругого элемента 10 через первую подвижную шайбу 11 и вторую подвижную шайбу 15 прижимает соответственно башмаки 8 к наклонной шайбе, а блок цилиндров 6 — к распределителю 17 (сила 10 давления этого вязко-упругого элемента, воздействующая на торец втулки 18, передается на внутреннее кольцо подшипника 3). . При этом наиболее надежная работа гидромашины обеспечивается при поджиме блока цилиндров 6 к распределителю 17 с усилием, в 0,5-0,9 раз меньшим усилия поджима башмаков 8 к наклонной шайбе 9. Это условие будет выполняться при отношении площади поперечного сечения Sz второй по- 20 движной шайбы 15 (она взаимодействует со стопорным кольцом 16 блока цилиндров) к площади поперечного сечения $ первой подвижной шайбы 11 (она взаимодействует со штырями 12), равном Sz/S>=0„5-0,9,т.к. 25 при отношении Sz к S1 меньше 0,5 гидростатический поджим упругим элементом блока цилиндров 6 к распределителю 17 будет значительно меньше заданного усилия, что приведет к опрокидыванию блока цилинд- 30 ров при высоких частотах его вращения (2000-3000 об/мин), а при отношении Sz к

S1 больше 0,9 гидростатический поджим упругим элементом блока цилиндров 6 к распределителю 17 будет больше заданного усилия, что приведет к снижению надежно- сти и КПД гидромашины.

Кроме того, выполнение упругого элемента 10, например, из гидропласта (он представляет собой вязко-упругую массу) 40 позволяет при прочих . равных условиях применять этот упругий элемент большей длины ) для обеспечения вышеуказанного раздельного гидростатического поджима пар трения. 45

В связи с этим упругий элемент 10 будет иметь мягкую характеристику, обуславливающую пониженные погрешности поджима пар трения.

Таким образом, в пдедлагаемой гидромашине при заданном соотношении первой и второй подвижных шайб осуществляется раздельный гидростатический поджим пар трения вязко-упругим элементом с большей точностью, обусловленной его мягкой характеристикой.

Технико-зкономическая эффективность предлагаемой аксиально-поршневой гидромашины достигается за счет обеспечения упругим элементом заданного усилия поджима пар трения.

Формула изобретения

1. Аксиально-поршневая гидромашина, содержащая установленный в корпусе на валу блок цилиндров с поршнями, башмаки которых опираются на наклонную шайбу с помощью узла поджима, состоящего из упругого элемента,:одна сторона которого механически соединена с башмаками через первую подвижную шайбу, штыри, сферическую втулку и сепаратор, а другая сторона механически соединена через вторую подвижную шайбу с блоком цилиндров, опирающимся на распределитель, а также втулку, установленную на валу со стороны распределителя, отличающаяся тем, что, с целью обеспечения заданного усилия поджатия узлом поджима пар трения, внутренняя цилиндрическая поверхность второйподвижной шайбы сопряжена с наружнОй цилиндрической поверхностью втулки, расположенной со стороны распределителя, при этом. площадь Sz поперечного сечения второй подвижной шайбы выбирается изсоотношения. — =0,5 -0,9, З2

S1 где S> — площадь поперечного сечения первой шайбы, ми .

2. Гидромашина по п.1, о т л и ч а ю щ ая с я тем, что упругий элемент выполнен, например, из гидропласта.

1810601

13 7 1 6

10 f7 2

9 8 !

Техред M.Mîðãåíòàë

Корректор. П.Гереши

Редактор M.Êîçëoâà

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1432 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
