СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)з G 01 F 11/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Р !
" лл (21) 4877388/10 (22) 24.10.90 (46) 23.04.93. Бюл. М 15 (71) Проектная контора "Татаропромтехпро. ект" . (72) О.IÎ.Маркин и. Ю.С.Маркин (56) Авторское свидетельство СССР
М 400806, кл. G 01 F 13/00, 1971. (54) ДОЗАТОР
„„5U„„1810763 А1 (57) Использование: объемное дозирование сыпучих материалов. Сущность изобретения: сыпучий материал пропускают через вертикально и последовательно размещенные узлы подачи (1), эластичную трубу (5) и узел отвода (10). Дозу регулируют с помощью ирисовой диафрагмы (7), изменяв степень ее открытия. Диафрагма (7) коаксиально установлена на эластичной трубе (5) в ее середине. Верхняя часть трубы (5) армирована, 2 ил.
1810763
Составитель О.Маркин
Техред М.Моргентал Коррек гор C.Шекмар
Редактор
Заказ 1440 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ИЗобретение относится к объемному дозированию сыпучих материалов и может быть использовано на химических предпри- ° ятиях, комбикормовых заводах, хлебозаводах, в кормоцехах животноводческих ферм 5 и т.д.
Цель изобретения — повышение надежности, упрощение, снижение материалоемкости и расширение области использования за счет обеспечения дозирования сыпучих 10 сред.
Использование предлагаемого дозатора сыпучих материалов позволяет по сравнению с прототипом повысить надежность, а это приводит к увеличению срока службы 15 в 2-3 раза: значительно упрощается конструкция и снижается материалоемкость. Кроме того расширяетая область использования дозатора за счет обеспечения дозирования сыпучих сред, 20
Сущность изобретения заключается в том, что эластичная труба размещена вертикально под узлом подвода дозируемой сре-. ды, причем средство регулирования проходного сечения выполнено в виде ири- 25 совой диафрагмы, которая установлена в горизонтальной плоскости, проходящей через середину эластичной трубы, верхняя часть которой армирована введенными металлическими стержнями или пластинами. 30

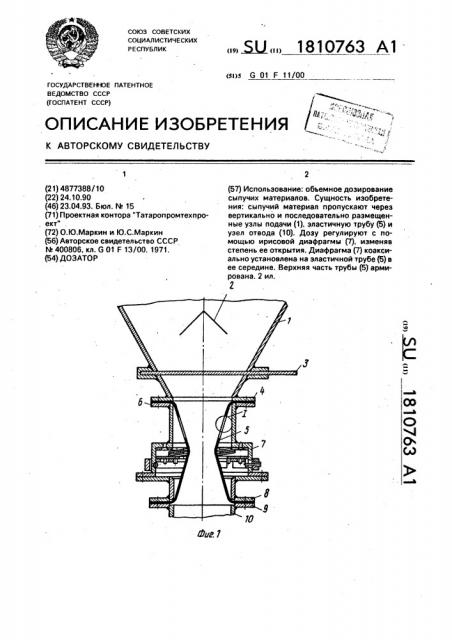

На фиг,1 изображен дозатор сыпучих материалов в разрезе: на фиг.2 — арматура эластичного элемента.
Дозатор сыпучих материалов содержит бункер с коническим днищем 1. по оси которого установлен сводообрушитель 2, шиберный затвор 3 и фланец 4. Эластичная труба 5 размещена вертикально и в верхней части закреплена между фланцем 4 бункера и фланцем 6 ирисовой диафрагмы 7, которая установлена в горизонтальной плоскости, проходящей через середину эластичной трубы 5, а в нижней части дозатора она закреплена между фланцем 8 и фланцем 9 трубопровода 10. Эластичная труба 5 в верхней части армирована введенными металлическими стержнями или пластинами 11., Формула изобретения
Дозатор, содержащий эластичную трубку, соединенную по торцам соответственно с узлом. подвода и отвода дозируемой среды и снабженную средством регулирования ее проходного сечения, размещенным снаружи эластичной трубы коаксиально с ней, отличающийся тем, что, с целью повышения надежности, упрощения, сни- жения материалоемкости и расширения области использования за счет обеспечения дозирования сыпучих сред, эластичная труба размещена вертикально под узлом подвода дозируемой среды, причем средство регулирования проходного сечения выполнено в виде ирисовой диафрагмы, которая установлена в горизонтальной плоскости, проходящей через середину эластичной трубы, верхняя часть которой армирована металлическими стержнями или пластинами.
