Акустический метод контроля напряженного состояния материала

Акустический метод контроля напряженного состояния материала

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающим методам испытаний материалов и может быть использовано в промышленном, гражданском строительстве, горной и других отраслях промышленности. Цель изобретения - расширение области применения путем обеспечения возможности определения напряженного состояния материала в реальных условиях - достигается тем, что в лабораторных условиях при испытании образцов измеряют скорость распространения продольных и поперечных акустических волн , по соотношению их значений вычисляют динамический коэффициент Пуассона, устанавливают градуировочную зависимость динамический коэффициент Пуассона - напряжение в реальных условиях, регистрируют скорость распространения продольных и поперечных волн, вычисляют динамический коэффициент Пуассона для участка контроля и. используя предварительно установленную градуировочную зависимость, определяют величину напряжения. 1 п.ф.с., 1 ил.

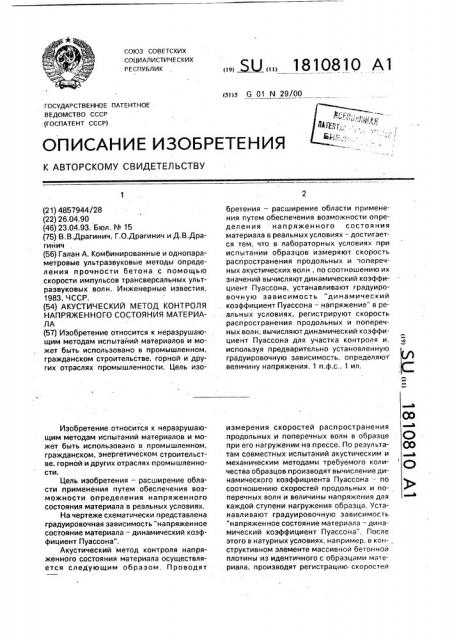

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ С К ИХ

РЕСПУБЛИК (si)s G 01 N 29/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4857944/28 (22) 26,04.90 (46) 23,04.93, Бюл, М 15 (75) В.В.Драгинич, Г.О.Драгинич и Д.В,Драгинич (56) Галан А. Комбинированные и однопараметровые ультразвуковые методы определения прочности бетона с помощью скорости импульсов трансверсальных ультразвуковых волн. Инженерные известия, 1983, ЧССР. (54) АКУСТИЧЕСКИЙ МЕТОД КОНТРОЛЯ

НАПРЯЖЕННОГО СОСТОЯНИЯ MATEÐÈÀЛА (57) Изобретение относится к неразрушающим методам испытаний материалов и может быть использовано в промышленном, гражданском строительстве, горной и других отраслях промышленности. Цель изоИзобретение относится к неразрушающим методам испытаний материалов и может быть использовано в промышленном, гражданском, энергетическом строительстве, горной и других отраслях промышленности.

Цель изобретения — расширение области применения путем обеспечения возможности определения напряженного состояния материала в реальных условиях.

На чертеже схематически представлена градуировочная зависимость "напряженное состояние материала — динамический коэффициент Пуассона".

Акустический метод контроля напряженного состояния материала осуществляется следующим образом. Проводят

SU 1810810 А1 бретения — расширение области применения путем обеспечения возможности определения напряженного состояния материала в реальных условиях — достигается тем, что в лабораторных условиях при испытании образцов измеряют скорость распространения продольных и поперечных акустических волн, по соотношению их значений вычисляютдинамический коэффициент Пуассона, устанавливают градуировочную зависимость "динамический коэффициент Пуассона — напряжение" в реальных условиях, регистрируют скорость распространения продольных и поперечных волн, вычисляют динамический коэффициент Пуассона для участка контроля и. 3 используя предварительно установленную градуировочную зависимость, определяют величину напряжения. 1 п.ф.с., 1 ил. измерения скоростей распространения продольных и поперечных волн в образце при его нагружении на прессе; По результатам совместных испытаний акустическим и механическим методами требуемого количества образцов производят вычисление динамического коэффициента Пуассона — по соотношению скоростей продольных и поперечных волн и величины напряжения для каждой ступени нагружения образца, Устанавливают градуировочную зависимость

"напряженное состояние материала — динамический коэффициент Пуассона". После этого в натурных условиях, например, в кон-. структивном элементе массивной бетонной плотины из идентичного с образцами материала, производят регистрацию скоростей

1810810

Формула изобретения

can y

Корректор С.Пекарь

Составитель А;Гулида

Техред М.Моргентал

Редактор T.ÈBàíîâà

Заказ 1442 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4!5

Производственно-издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101 продольных и поперечных волн на участкам контроля и вычисляют для каждого из них значение коэффициента Пуассона. Пользуясь предварительно установленной градуировочной зависимостью, определяют величину напряжения для каждого участка контроля конструктивного элемента сооружения, Проведя . исследования на требуемом количестве участков контроля, судят о напряженном состоянии материала в сооружении, как в плане, так и по его высоте.

Предлагаемый акустический метод контроля напряженного состояния материала позволяет, например, в гидротехническом строительстве, обеспечить надежность возводимых и эксплуатируемых сооружений путем рационального расхода стройматериалов и производства работ, снизить коэффициент запаса по прочности. более рационально проводить проектирование новых обьектов на основе анализа результатов контроля существующих сооружений и т.п, Акустический метод контроля напряженного состояния материала. заключающийся в том. что измеряют скорости импульсов продольных и поперечных акустических волн в образцах при их нагружении по соотношению которых определяют динамический коэффициент Пуассона и по

10 нему судят о свойствах материалов, о т л и - . ч а ю шийся тем, что, с целью расширения области применения путем обеспечения определения напряженного состояния материала в реальных условиях, дополнительно на образцах снимают градуировочную зависимость динамический коэффициент Пуассона — напряжение, измеряют скорость импульсов продольных и поперечных акустических волн в материале в реальных ус20 ловиях, вычисляют динамический коэффициент Пуассона, а о величине напряжения судят путем сравнения по снятой градуировочной зависимости.
