Акустический блок для ультразвукового контроля

Акустический блок для ультразвукового контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к диагностике металла с имеющимися процессами высокотемпературной ползучести или усталости и может быть использовано в области теплоэнергетики . Цель изобретения - повышение достоверности и производительности контроля трубопроводов. Акустический блок выполнен с возможностью изменения угла ввода ультразвуковых колебаний и с гибкой нерастяжимой связью призм, что позволяет осуществлять контроль за продольными, поперечными поверхностями ультразвуковыми колебаниями. 1 ил.

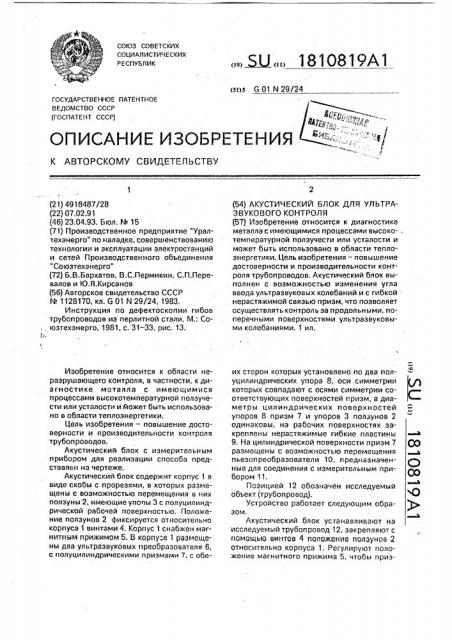

СОЮЗ СОВЕТСКИХ соци листических

РЕСПУБЛИК (я)з G 01 и 29/24

ГОСУДАРСТВЕН).jOE ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4918487/28 (22) 07.02.9 1 (46) 23.04.93. Бюл. N. 15 (71) Производственное предприятие "Уралтехэнерго" по наладке, совершенствованию технологии и эксплуатации электростанций и сетей Производственного объединения

"Союзтехэнерго" (72) Б.В.Бархатов, В.С.Пермикин, С.П.Перевалов и Ю.Я.Кирсанов (56) Авторское свидетельство СССР

N. 1128170, кл. G 01 N 29/24, 1983, Инструкция по дефектоскопии гибов трубопроводов иэ перлитной стали. М.: Со, . юэтехэнерго, 1981, с, 31-33, рис. 13.

Изобретение относится к области неразрушающего контроля, в частности, к диагностике металла с имеющимися процессами высокотемпературной ползучести или усталости и может быть использовано в области теплоэнергетики.

Цель изобретения — повышение достоверности и производительности контроля трубопроводов.

Акустический блок с измерительным прибором для реализации способа представлен на чертеже.

Акустический блок содержит корпус 1 в виде скобы с прорезями, в которых размещены с возможностью перемещения в них ползуны 2, имеющие упоры 3 с полуцилиндрической рабочей поверхностью. Положение ползунов 2 фиксируется относительно корпуса 1 винтами 4. Корпус 1 снабжен магнитным прижимом 5, В корпу=е 1 размещены два ультразвуковых преобразователя 6, с полуцилиндрическими призмами 7, с обе„„Я „„1810819A1 (54) АКУСТИЧЕСКИЙ БЛОК ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ (57) Изобретение относится к диагностике металла с имеющимися процессами высоко- . температурной ползучести или усталости и может быть использовано в области теплоэнергетики. Цель изобретения — повышение достоверности и производительности контроля трубопроводов. Акустический блок выполнен с возможностью изменения угла ввода ультразвуковых колебаний и с гибкой нерастяжимой связью призм, что позволяет осуществлять контроль за продольными, поперечными поверхностями ультразвуковыми колебаниями. 1 ил. их сторон которых установлено по два полуцилиндрических упора 8, оси симметрии которых совпадают с осями симметрии соответствующих поверхностей призм, а диаметры цилиндрических поверхностей упоров 8 призм 7 и упоров 3 ползунов 2 одинаковы, на рабочих поверхностях закреплены нерастяжимые гибкие пластины

9, На цилиндрической поверхности призм 7 СО размещены с возможностью перемещения д пьеэопреобразователи 10, предназначенные для соединения с измерительным прибором 11, Ъ

Позицией 12 обозначен исследуемый объект (трубопровод).

Устройство работает следующим образом.

Акустический блок устанавливают на исследуемый трубопровод 12, закрепляют с помощью винтов 4 положение ползунов 2 относительно корпуса 1. Регулируют положение магнитного прижима 5, чтобы приз1810819 мы 7 были прижаты к трубопроводу 12 своими центрами. Подключают пьеэопреобразователи 10 к измерительному прибору 11, например дефектоскопу.

Регулируют положение пьезопреобра- 5 зователей 10 до получения на измерительном приборе максимальной амплитуды продольной волны и это положение закрепляют. Производят измерение времени распространения продольных волн в 10 трубопроводе в призме. Аналогичную регулировку пьеэопреобразователей осуществляют и для поперечных волн.

Ультразвуковые преобразователи 6 имеют переменные углы ввода колебаний. Опреде- 15 ляют время распространения поперечных волн в трубопроводе и призме. Затем определяют. время распространения волн в призмах, совместив их акустические центры, и производят соответствующую коррек- 20 тировку времени распространения продольных и поперечных волн и получают время распространения волн только в трубопроводе. При измерениях на гнутых участках производят корректировку базы для обеспе- 25 чения постоянства проходимого волнами пути.

При исследовании участков трубопровода с помощью поверхностных волн, между точками ввода призм устанавливают 30 нерастяжимую гибкую базу, в виде пластин.

За эталонный участок принимают прямой участок трубы, а исследуемые участки— участки гибов труб. Проводят оценочный контроль состояния металла трубопровода. 35

Для этого на эталонный участок трубопровода устанавливают акустический блок с фиксированной базой па хорде, соединенный с измерительным прибором, например, дефектоскопом. Попеременно в направлении 40 одной хорды направляют продольные и поперечные волны, время распространения которых показывает дефектоскоп. Затем аналогичные измерения не изменяя базы, осуществляют на гнутом (выпуклом) участке трубопровода. По полученным данным определлют в процентах относительные изменения времени распространения, Сравнивают полученные данные с заранее установленной корреляционной зависимостью и определяют состояние металла гибов. Отбирают наиболее поврежденные участки и подвергают их более точному контролю. Для этого акустический блок снабжают гибкой базой, выполненной в виде двух металлических пластин, базу по хорде не фиксируют, тщательно зачищают эталонный участок трубопровода и исследуемые, определяют время распространения повер-. хностных волн на эталонном и исследуемых участках и по изменению времени распространения с учетом корреляционной зависимости определяют состояние металла.

Формула изобретения

Акустический блок для ультразвукового контроля, содержащий корпус с магнитными прижимами и призмы с установленными на них пьезопреобразователями, о т л и ч аю шийся тем, что, с целью повышения достоверности и производительности контроля трубопроводов, он снабжен двумя съемными гибкими нерастяжимыми пластинами, закрепленными на рабочей поверхности призм, корпус выполнен в виде скобы с прорезями, призмы закреплены на ползунах, предназначенных для установки в прорезях скобы с возможностью перемещения в них, и выполнены полуцилиндрической формы. преобразователи установлены с возможностью перемещения по цилиндрической поверхности призм, а их акустические оси пересекают оси призм.
