Электрический соединитель

Электрический соединитель

Иллюстрации

Показать все

Реферат



Использование: электротехника, электрические соединители, прямоугольные, модульные , многоконтактные. Сущность: электрический соединитель состоит из двух частей - вилки 1 и розетки 2, в металлических корпусах которых крепятся модули 3, 4 с корпусами из диэлектрического материала, в которых установлены контакты 5, 6. Модули 3, 4 закреплены в корпусах 1, 2 с помощью планок 7. Центрирование вилки и розетки при стыковке осуществляется с помощью втулок 8 и штырей 9. 1 ил., 1 табл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5»5 Н 01 R 23/00

ГОСУДАРСТВЕй-ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4883409/07 (22) 14.09,90 (46) 23.04.93. Бюл. ¹ 15 (75) В.В.Шумилин (56) АВ0.364.040 ГУ.Разъем прямоугольный типа РПКМ1.

АСЛР.434.410,022 ТУ.Соединитель типа

ОНп-ВИ-80. (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ (57) Использование; электротехника, электрические соединители, прямоугольные, моБЫ «1810946 А1 дульные, многоконтактные. Сущность: электрический соединитель состоит из двух частей — вилки 1 и розетки 2, в металлических корпусах которых крепятся модули 3, 4 с корпусами из диэлектрического материала, в которых установлены контакты 5, 6. Модули 3, 4 закреплены в корпусах i, 2 с помощью планок 7. Центрирование вилки и розетки при стыковке осуществляется с помощью втулок 8 и штырей 9. 1 ил., 1 табл.

1810946

Толщина стенки модуля розетки, Тип соединителя Ширина е..подуля

Толщина пленочного покрытия, Ширина корпуса соединителя, мм розетки, мм мм мм

ОНп-ВИ-80 двухрядный

Предложенное техническое решение

6,8

0,9

12,5

0,05

Составитель В.Шумилин

Техред М.Моргентал Корректор С.Лисина

Редактор

Заказ 1449 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб, 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к электротехнике, а именно к электрическим соединителям, прямоугольным, модульным, многоконтактным(в дальнейшем тексте "соединитель"), применяемым для организации коммутационных связей в функциональных частях электронной аппа-. ратуры, в том числе, в вычислительной тех. нике.

Сущностью изобретения является устранение указанных недостатков и повышение надежности в работе соединителя.

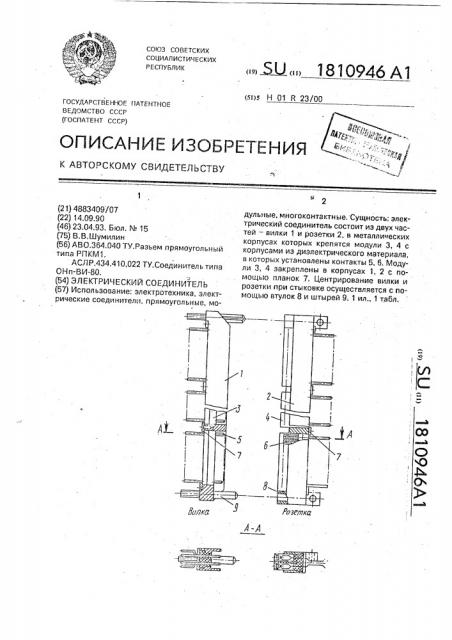

На чертеже изображен предлагаемый соедин ител ь.

Соединитель состоит из двух частей— вилки и розетки. B металлических корпусах вилки 1 и розетки 2 крепятся пластмассовые модели 3, 4 с заформованными в них контактами, образующими при сочленении вилки и розетки контактные пары, В корпусе вилки

1 закреплены модули 3 с.ножевыми контактами 5, в корпусе розетки 2 закреплены модули 4 с лирообразными контактами 6.

Модули 3, 4 вставляются в пазы корпусов 1, 2 и прижимаются планками 7. В корпусах расположены втулки 8 и направляющие штыри 9, посредством которых осуществляется фиксация корпусов розетки относи.тельно корпусов вилки при сочленении.

Внутренние боковые поверхности корпусов, исключая посадочные места под модули, покрыты органической электроиэоляционной пленкой. В модулях

5 розетки контакты изолированы друг от друга только внутренними перегородками, выполненными заодно с корпусом модуля.

Вышеуказанные изоляционные слои на корпусах вилки и розетки исключают возможность электрического пробоя между контактами и корпусными деталями соединителя, Формула изобретения

Электрический соединитель, состоящий из двух частей — вилки и розетки, соединяемых встык с помощью центрирующих штырей и втулок, в металлических корпусах вилки и розетки с помощью прижимных пла20 нок закреплены съемные модули с корпусами из электроиэоляционного материала, в которых установлены контакты, о т л и ч а юшийся тем, что, с целью уменьшения массы и габаритов, корпуса вилки и розетки выполнены с электроизоляционным покрытием на внутренней поверхности боковых стенок, а корпуса модулей розетки выполнены по крайней мере без одной боковой стенки.
