Реферат



l8II32

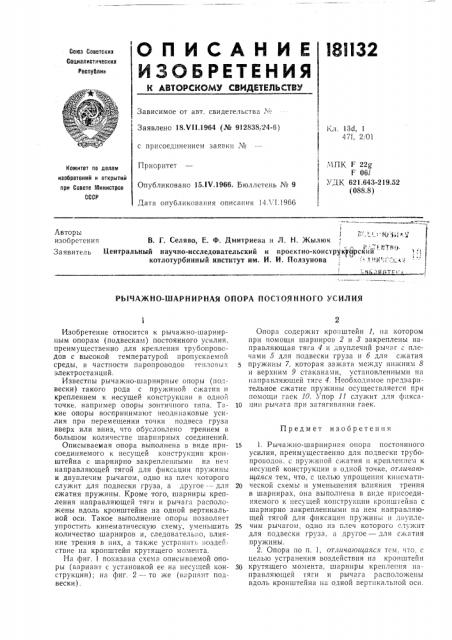

Союз Советских

Содизлистических

Республик

Зависимое от авт. свидетельства,1,1

Заявлено 18.V111964 (№ 912838, 24-6) с присоединением заявки ¹

Кл, 13d, 1

47f, 2/01

МПК F 22g

Г 06l

УДК 621.643-219.52 (088.8) Приоритет

Комитет по делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 15.IV.1966. Бюллетень № 9

Дата опубликования описания 14Л 1.1966

Авторы е- ..: 1,т изобретения В. Г. Селяво, Е. Ф. Дмитриева и Л. H. 7Кылюк

i . 11ТН0.

Заявитель 11,ентральный научно-исследовательский и проектно-констру1к брский котлотурбинный институт им. И. И. Ползунова, ", !т1 :;::;.. ;

РЫЧАЖНО-ШАРНИРНАЯ ОПОРА ПОСТОЯННОГО УСИЛИЯ

Предмет изобретения

Изобретение относится к рычажно-шарнирным опорам (подвескам) постоянного усилия, преимущественно для крепления трубопроводов с высокой температурой пропускаемой среды, в частности паропроводов тепловых электростанций.

Известны рычажно-шарнирные опоры (почвески) такого рода с пружиной сжатия и креплением к несущей конструкции в одной точке, например опоры зонтичного типа. Такие опоры воспринимают неодинаковые усилия при перемещении точки подвеса груза вверх или вниз, что обусловлено трением в большом количестве шарнирных соединений.

Описываемая опора выполнена в виде присоединяемого к несущей конструкции кронштейна с шарнирно закрепленными на не и направляющей тягой для фиксации прухкины и двуплечим рычагом, одно из пле-. которого служит для подвески груза, а другое- — для сжатия пружины. Кроме того, шарниры крепления направляющей тяги и рычага расположены вдоль кронштейна на одной вертикальной оси. Такое выполнение опоры позволяет упростить кинематическую схему, уменьшить количество шарниров и, следовательно, влияние трения В них> а также устранить ноздеиствие на кронштейн крутящего момента.

На фиг. l показана схема описываемой опоры (вариант с установкой ее на несущей конструкции); на фиг. 2 — то же (вариант подвески).

Опора содержит кронштейн 1, на котором при помощи шарниров 2 и 8 закреплены направляющая тяга 4 и двуплечнй рычаг с плечами 5 для подвески груза и б для сжатия пружины 7, которая зажата между нижним 8 и верхним 9 стаканами, установленными па направляющей тяге 4. Необходимое предварительное сжатие пружины осуществляется при помощи гаек 10. Упор 11 служит для фнкса10 цин рычага при затягивании гаек.

15 1. Рычажно-шарнирная опора постоянного усилия, преимущественно для подвески трубопроводов., с пружиной сжатия и креплен ем к несущей конструкции в одной точке, отличающаяся тем, что, с целью упрощения кинемати20 ческой схемы и уменьшения влияния трения в шарнирах, она выполнена в виде присоединяемого к несущей конструкции кронштейна с шарнирно закрепленными па нем направляющей тягой p lsr фиксации пружины и « x:пле25 чим рычагом, одно из плеч которого служит для подвески груза, а другое — для сжатия пружины.

2. Опора по п. 1, отличающаяся тем, что, с целью устранения воздействия HB кронштейн

З0 крутящего момента, шарниры крепления направляющей тяги и рычага расположены вдоль кронштейна на одной вертикальной оси.

Составитель Ю. Князев

Редактор В. Сорокин Техред А. А, Камышникова Корректор Л. Е. Мариси i . аказ !550/4 Тираж 2000 Формат бум. 60)(90ц>
