Реферат



Использование: нанесение покрытия на стекло. Сущность: устройство содержит рабочую камеру, соединенную через систему подачи и :слива с резервуаром, наполненным раствором материала покрытия, систему создания избыточного давления в резервуаре, датчик скорости истечения раствора из рабочей камеры, подключенный к входу регулятора с исполнительным меха- .низмом резервуара. 1 ил.

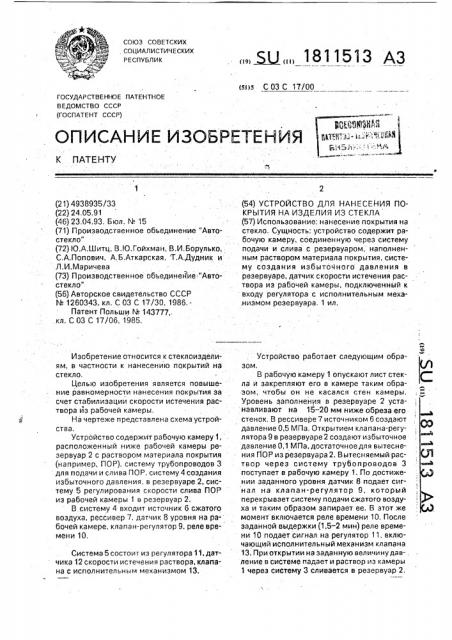

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 С 03 С 17/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) н !

М2 : "i L" } "

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ ( (21) 4938935/33 (22) 24.05.91 (46) 23,04.93, Бюл. N 15 (71) Производственное объединение "Автостекло" (72) Ю.А,Шитц, В.Ю.Гойхман, В.И,Борулько, С,А.Попович, А.Б,Аткарская, Т.А,Дудник и

Л.И.Маричева (73) Производственное объединение "Автостекло" (56) Авторское свидетельство СССР

¹ 1260343, кл, С 03 С 17/30, 1986.

Патент Польши ¹ 143777„ .кл. С 03 С 17/06, 1985.

Изобретение относится к стеклоизделиям, в частности к нанесению покрытий на стекло, Целью изобретения является повышение равномерности нанесения покрытия за счет стабилизации скорости истечения раствора иэ рабочей камеры, На чертеже и редставлена схема устройства.

Устройство содержит рабочую камеру 1, расположенный ниже рабочей камеры резервуар 2 с раствором материала покрытия (например, ПОР), систему трубопроводов 3 для подачи и слива ПОР, систему 4 создания избыточного давления, в резервуаре 2, систему 5 регулирования скорости слива ПОР из рабочей камеры 1 в резервуар 2.

В систему 4 входит источник 6 сжатого воздуха, рессивер 7, датчик 8 уровня на рабочей камере, клапан-регулятор 9, реле времени 10.

Система 5 состоит иэ регулятора 11, датчика 12 скорости истечения раствора, клапана с исполнительным механизмом 13.

„„ЯЦ„„1811513 А3 (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ НА ИЗДЕЛИЯ ИЗ СТЕКЛА (57) Использование: нанесение покрытия на стекло. Сущность: устройство содержит рабочую камеру, соединенную через систему подачи и слива с резервуаром, наполненным раствором материала покрытия, систему создания избыточного давления в резервуаре, датчик скорости истечения раствора из рабочей камеры, подключенный к входу регулятора с исполнительным механизмом резервуара. 1 ил.

Устройство работает следующим образом.

В рабочую камеру 1 опускают лист стекла и закрепляют его в камере таким образом, чтобы он не касался стен камеры.

Уровень заполнения в резервуаре 2 устанавливают на 15-20 мм ниже обреза его стенок, B рессивере 7 источником 6 создают давление 0,5 МПа. Открытием клапана-регулятора 9 в резервуаре 2 создают избыточное давление 0,1 МПа, достаточное для вытеснения ПОР из резервуара 2. Вытесняемый раствор через систему трубопроводов 3 поступает в рабочую камеру 1, По достижении заданного уровня датчик 8 подает сигнал на клапан-регулятор 9, который перекрывает систему подачи сжатого воздуха и таким образом запирает ее. В этот же момент включается реле времени 10. После заданной выдержки (1,5-2 мин) реле времени 10 подает сигнал на регулятор 11, включающий исполнительный механизм клапана

13. При открытии на заданную величинудавление в системе падает и раствор иэ камеры

1 через систему 3 сливается в резервуар 2, 1811513

Формула изобретения

Устройство для нанесения покрытия на изделия из стекла, содержащее рабочую камеру и резервуар с раствором материала покрытия, соединенные между собой через систему подачи и слива раствора, о т л и ч аю щ е е с я тем, что, с целью повышения равномерности нанесения покрытия за счет стабилизации скорости истечения раствора

"0 из рабочей камеры, оно снабжено системой для создания избыточного давления в резервуаре с раствором, выполненной с датчикомуровня в рабочей камере и реле временй регулятором давления в резервуаре с испол"5 нительным механизмом его клапана и подключенным к входу регулятора датчиком скорости истечения раствора из рабочей камеры, установленным в системе слива и подачи раствора, Лисж

Скорость истечения раствора. контролируется датчиком 12. Оптимальной является скорость .истечения, соответствующая уменьшению столба жидкости на 1 мм за секунду, С датчика f2 сигнал поступает на регулятор 11, где он сравнивается с заданной скоростью.

В случае рассогласования скоростей регулятор 11 подает команду на исполнительный механизм клапана 13, который открывает или закрывает клапан на величину поправки.

Описанное устройство обеспечивает высокую стабильность истечения ПОР из рабочей камеры, что позволяет получать высокое качество покрытия на всей плоскости с текл
