Реферат



Использование: в пчеловодстве для улучшения условий содержания пчел и снижения трудоемкости обслуживания улья. Сущность изобретения: корпус улья снабжен дополнительным сьемным дном и внутренней съемной камерой с опорными площадками для рамок. Задняя стенка корпуса выполнена двойной из прозрачного материала и имеет шторку. Съемная донная сетка закреплена на нижних кромках съемной внутренней камеры. Съемная камера имеет в стенке прорезь для установки дополнительного съемного дна. Отверстие для поддона в задней стенке корпуса выполнено в потаи. Рамки установлены в корпусе в два яруса, корпус имеет дополнительные летки для каждого яруса. Улей выполнен литым из пластмассы, а его стенки окрашены в разные цвета. Большое пространство между дном корпуса и рамками не вызывает конденсата при зимовках. Улей легко разбирается и чистится после зимовки. 3 з.п.ф.и., 1 ил,

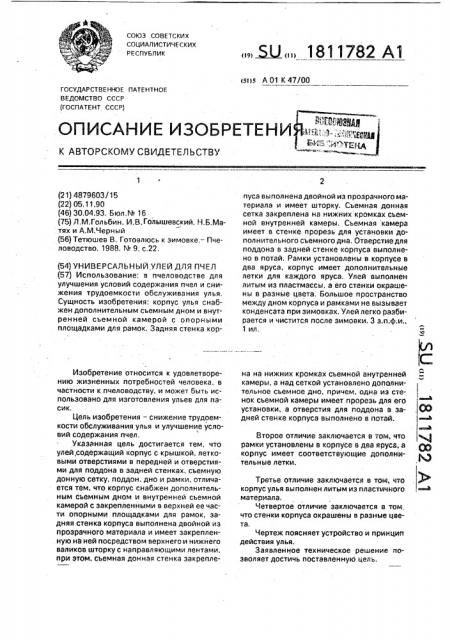

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 47/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4879603/15 (22) 05,11.90 (46) 30,04.93. Бюл.¹ 16 (75) Л,M.Ãoëüáèí. И.В,Голышевский, Н.Б.Матях и А.М,Черный (56) Тетюшев В. Готовлюсь к зимовке,— Пчеловодство, 1988, ¹ 9, с.22, (54) УНИВЕРСАЛЬНЫЙ УЛЕЙ ДЛЯ ПЧЕЛ (57) Использование: в пчеловодстве для улучшения-условий содержания пчел и снижения трудоемкости обслуживания улья.

Сущность изобретения: корпус улья снабжен дополнительным съемным дном и внутренней съемной камерой с опорными площадками для рамок. Задняя стенка корИзобретение относится к удовлетворению жизненных потребностей человека, в частности к пчеловодству, и может быть использовано для изготовления ульев для пасик.

Цель изобретения — снижение трудоемкости обслуживания улья и улучшение условий содержания пчел, Указанная цель достигается тем, что улей,.содержащий корпус с крышкой, летковыми отверстиями в передней и отверстиями для поддона в задней стенках, съемную донную сетку, поддон. дно и рамки, отличается тем, что корпус снабжен дополнительным съемным дном и внутренней съемной камерой с закрепленными в верхней ее части опорными площадками для рамок, задняя стенка корпуса выполнена двойной из прозрачного материала и имеет закрепленную на ней посредством верхнего и нижнего валиков шторку с направляющими лентами, при этом, съемная донная стенка закрепле„„Я2 „„181 1782А1 пуса выполнена двойной иэ прозрачного материала и имеет шторку. Съемная донная сетка закреплена на нижних кромках съемной внутренней камеры. Съемная камера имеет в стенке прорезь для установки дополнительного съемного дна, Отверстие для поддона в задней стенке корпуса выполнено в потай, Рамки установлены в корпусе в два яруса, корпус имеет дополнительные летки для каждого яруса. Улей выполнен литым из пластмассы, а его стенки окрашены в разные цвета. Большое пространство между дном корпуса и рамками не вызывает конденсата при зимовках, Улей легко разбирается и чистится после зимовки. 3 з.п.ф.и., 1 ил, на на нижних кромках съемной внутренней камеры. а над сеткой установлено дополнительное сьемное дно, причем, одна из стенок съемной камеры имеет прорезь для его установки, а отверстия для поддона в задней стенке корпуса выполнено в потай.

Второе отличие заключается в том, что рамки установлены в корпусе в два яруса, а корпус имеет соответствующие дополнительные летки.

Третье отличие заключается в том, что корпус улья выполнен литым из пластичного материала.

Четвертое отличие заключается в том, что стенки корпуса окрашены в разные цвета, Чертеж поясняет устройство и принцип действия улья.

Заявленное техническое решение позволяет достичь поставленную цель.

Составитель B.Àëåêñååâ

Редактор Н.Егорова Техред М.Моргентал Корректор С.Шекмар

Заказ 1537 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

1. Универсальный улей для пчел, включающий корпус с крышкой, летковыми отверстиями в передней и отверстием для поддона в задней стенках корпуса, съемную донную сетку, поддон, дно и рамки, о т л ич а ю шийся тем, что, с целью снижения трудоемкости обслуживания улья и улучшения условий содержания пчел, корпус снабжен дополнительным съемным дном и внутренней съемной камерой с закрепленными в верхней ее части опорными площадками для рамок, задняя стенка корпуса выполнена двойной из прозрачного материала и имеет закрепленную на ней посредством верхнего и нижнего валиков шторку с направляющими лентами, при этом съемная донная сетка закреплена на нижних кромках съемной внутренней камеры, а над сеткой установлено дополнительное съемное дно, причем одна из стенок съемной камеры имеет прорезь для его установки, а отверстие для поддона в задней стенке корпуса выполнено в потай.

2, Улей поп.1,отл ича ющийся тем, что рамки установлены в корпусе в два яру10

0 са, а корпус имеет соответствующие дополнительные летки.

3. Улей по п.1, отл и ча ю щий с ятем, что корпус улья выполнен литым из пластического материала.

15 4, Улей поп.1.отл ича ющийс ятем, что стенки корпуса окрашены в разные цвета,
