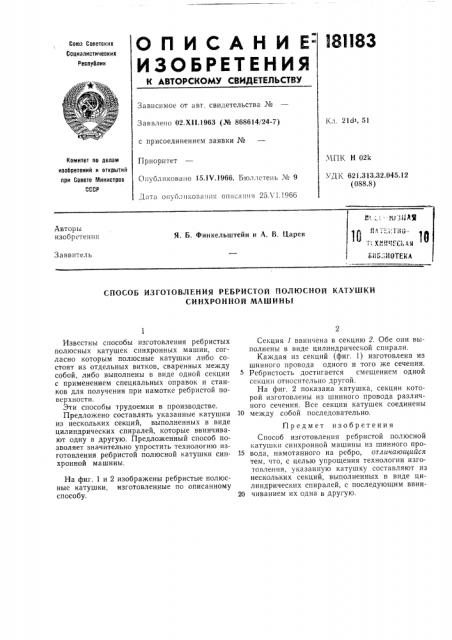

ОПИСАНИ ЕИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l8ll83

Сом Советских

Сопиалистических

Республик

Зависимое от авт. свидетельства №

Кл, 21d>, 51

Заявлено 02.XII.1963 (М 868614/24-7) с присоединением заявки №,ЧПК Н 02k

УДК 621.313.32.045.12 (088.8) Комитет по делам

Приоритет

Опубликовано 15.1V.1966. Бюллетень № 9

Дата опублнкова.пгя описания 25Л I.1966 изобретений и открытий при Совете Министров

СОСР

Авторы изобретения

Я. Б. Финкельштейн и А. В. Царев

Заявитель

СПОСОБ ИЗГОТОВЛEHИЯ РЕБРИСТОЙ ПОЛЮСНОЙ КАТУШКИ

СИНХРОННОЙ МАШИНЪ1

Известны способы изготовления ребристых пол юсных катушек синхронных машин, согласно которым полюсные катушки либо состоят из отдельных витков, сваренных между собой, либо выполнены в виде одной секции с применением специальных оправок и станков для получения при намотке ребристой поверхности.

Эти способы трудоемки в производстве.

Предложено составлять указанные катушки из нескольких секций, выполненных в виде цилиндрических спиралей, которые ввинчивают одну в другую. Предложенный способ позволяет значительно упростить технологию изготовления ребристой полюсной катушки синхронной машины.

На фиг. 1 и 2 изображены ребристые полюсные катушки, изготовленные по описанному способу.

Секция 1 ввинчена в секцию 2. Обе они выполнены в виде цилиндрической спирали.

Каждая из секций (фиг. 1) изготовлена из шинного провода одного и того же сечения.

Ребристость достигается смещением одной секции относительно другой.

На фиг. 2 показана катушка, секции которой изготовлены из шинного провода различного сечения, Все секции катушек соединены

10 между собой последовательно.

Предмет изобретения

Способ изготовления ребристой полюсной катушки синхронной машины из шинного про15 вода, намотанного на ребро, отличающийся тем, что, с целью упрощения технологии изготовления, указанную катушку составляют из нескольких секций, выполненных в виде цилиндрических спиралей, с последующим ввин20 чиванием их одна в другую.

18!183 Г

Фиг 1

Фин 3
