Манжета для пневмокомпрессии конечности

Манжета для пневмокомпрессии конечности

Иллюстрации

Показать все

Реферат



Использование: в медицине, в устройствах для лечения с-помощью пневматического обжатия рук или ног. Манжета имеет силовую оболочку, выполненную в форме параллелограмма и пневмокамеры, выполненные одного типоразмера. Манжета так же имеет элементы крепления ее на конечности . Одна из ответных частей элементов крепления манжеты расположена на боковой кромке манжеты, а другая часть - на поверхности силовой оболочки. При этом длина частей одинакова. Пневмокамеры имеют штуцеры для подсоединения к источнику пульсирующего давления. 1 ил.

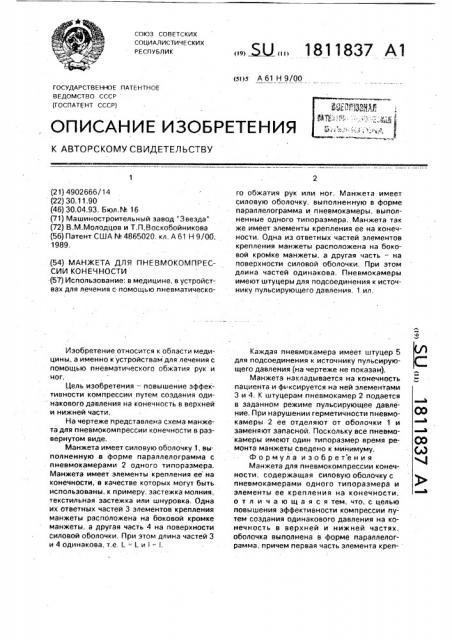

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 61 Н 9/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Ч "!Ы

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4902666/14 (22) 30.11.90 (46) 30.04.93, Бюл. N 16 (71) Машиностроительный завод "Звезда" (72) В.M.Ìîëoäöîâ и Т,П.Воскобойникова (56) Патент США М 4865020. кл. А 61 Н 9/00, 1989. (54) МАНЖЕТА ДЛЯ ПНЕВМОКОМПРЕССИИ КОНЕЧНОСТИ (57) Использование; в медицине, в устройствах для лечения с-помощью пневматическоИзобретение относится к области медицины, а именно к устройствам для лечения с помощью пневматического обжатия рук и ног.

Цель изобретения — повышение эффективности компрессии путем создания одинакового давления на конечность в верхней и нижней части.

На чертеже представлена схема манжета для пневмокомп рессии конечности в развернутом виде.

Манжета имеет силовую оболочку 1, выполненную в форме параллелограмма с пневмокамерами 2 одного типоразмера, Манжета имеет элементы крепления ее на конечности, в качестве которых могут быть использованы, к примеру, застежка молния, текстильная застежка или шнуровка. Одна их ответных частей 3 элементов крепления манжеты расположена на боковой кромке манжеты, а другая часть 4 на поверхности силовой оболочки. При этом длина частей 3 и 4 одинакова. т.е. L =- (и 1 =-!.

„„!Ж„„1811837 Al го обжатия рук или ног, Манжета имеет силовую оболочку, выполненную в форме параллелограмма и пневмокамеры, выполненные одного типоразмера, Манжета так же имеет элементы крепления ее на конечности, Одна из ответных частей элементов крепления манжеты расположена на боковой кромке манжеты, а другая часть — на поверхности силовой оболочки. При этом длина частей одинакова, Пневмокамеры имеют штуцеры для подсоединения к источнику пульсирующего давления. 1 ил.

Каждая пневмокамера имеет штуцер 5 для подсоединения к источнику пульсирующего давления (на чертеже не показан).

Манжета накладывается на конечность пациента и фиксируется на ней элементами

3 и 4. К штуцерам пневмокамер 2 подается

° вам в заданном режиме пульсирующее давление. При нарушении герметичности пневмо- ©© камеры 2 ее отделяют от оболочки 1 и заменяют запасной. Поскольку все пневмокамеры имеют один типоразмер время ре- Q) монта манжеты сведено к минимуму, 6д

Формула изобретения «4

Манжета для пневмокомпрессии конечности, содержащая силовую оболочку с пневмокамерами одного типоразмера и элементы ее крепления на конечности, отличающаяся тем, что, с целью повышения эффективности компрессии путем создания одинакового давления на конечность в верхней и нижней частях, оболочка выполнена в форме параллелограмма, причем первая часть элемента креп1811837

Составитель В.Молодцов

Техред М.Моргентал Корректор M. Керецман

Редактор Л. Павлова

Заказ 1540 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ления расположена на боковой кромке манжеты, а сопрягаемые с первой части — на

1. наружной поверхности силовой оболочки и равны длине первой части.
