Распылитель порошкообразных материалов

Распылитель порошкообразных материалов

Иллюстрации

Показать все

Реферат



Использование: нанесение на изделия1 порошковых материалов способом пневматического распыления в электростатическом поле при окрашивании изделий в различных отраслях промышленности при повышении качества распыления. Сущность изобретения: распылительная головка выполнена чашеобразной. Ступенчатая поверхность полого отражателя выполнена в виде двух вогнутых участков с кромкой их сопряжения, выступающей по отношению к кромке распылительной головки и образующей с первым вогнутым участком и внутреннейповерхностью головки конфузорно-диффузорное сопло. Торцовая кромка второго вогнутого участка отражателя выполнена с выемками по окружности. При прохождении потока газопорошковой смеси через распылительную головку и обтекании поверхности чаши, полого отражателя и рассекателя происходит гашение скорости частиц. Заряженные электродом частицы осаждаются на заземленном изделии . 1 з.п. ф-лы, 4 ил. ел с

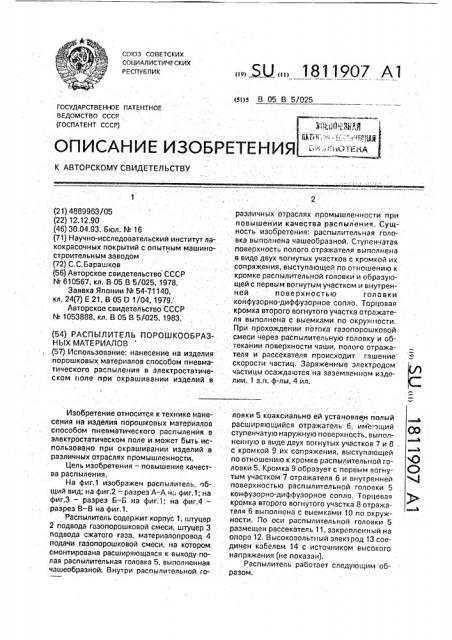

CO(03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5t)5 В 05 В 5/025

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4889963/05 (22) 12.12.90 (46) 30,04.93. Бюл. ¹ 16 (71) Научно-исследовательский институт лакокрасачных покрытий с опытным машиностроительным заводом (72) С,С.Барашков (56) Авторское свидетельство СССР № 610567, кл. В 05 В 5/025, 1978.

Заявка Японии № 54-71140, кл. 24(7) Е 21, В 05 0 1/04, 1979.

Авторское свидетельство СССР

¹ 1053888, кл. В 05 В 5/025, 1983. (54) РАСПЫЛИТЕЛЬ ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ (57) Использование: нанесение на изделия порошковых материалов способом пневматического распыления в электростатическом поле при окрашивании изделий в

Изобретение относится к технике нанесения на изделия порошковых материалов способом пневматического распыления в электростатическом поле и может быть использовано при окрашивании изделий в различных отраслях промышленности.

Цель изобретения — повышение качества распыления.

На фиг.1 изображен распылитель, общий вид; на фиг.2 —.разрез А-А н;. фиг.1; на фиг.3 — разрез Б — Б на фиг.1; на фиг.4— разрез  — В -на фиг.1.

Распылитель содержит корпус 1, штуцер

2 подвода газопорошковой смеси, штуцер 3 подвода сжатого газа, материалопровод 4 подачи газопорошковой смеси, на котором смонтирована расширяющаяся к выходу полая распылительная головка 5, выполненная чашеобразной. Внутри распылительной горазличных отраслях промышленности при повышейии качества распыления. Сущность изобретения: распылительная головка выполнейа чашеобразной, Ступенчатая поверхность полого отражателя выполнена в виде двух вогнутых участков с кромкой их сопряжения, выступающей по отношению к кромке распылительной головки и образующей с первым вогнутым участком и внутренней поверхностью головки конфузорно-диффузорное сопло. Торцовая кромка второго вогнутого участка отражателя выполнена с выемками по окружности, Прй прохождении потока газопорошковой смеси через распылительную головку и обтекании поверхности чаши, полого отражателя и рассекателя происходит гашение скорости частиц, Заряженные электродом частицы осаждаются на заземленном иэделии. 1 з.п, ф-лы, 4 ил. ловки 5 коаксиально ей установлен полый д расширяющийся отражатель 6, имеющий ступенчатую наружную поверхность, выполненную в виде двух вогнутых участков 7 и 8 . с кромкой Q их сопряжения, выступа|ощей по отношению к кромке распылительной го- О ловки 5. Кромка 9 образует с первым вогну- C) тым участком 7 отражателя 6 и внутренней поверхностью распылительной головки 5 конфузорно-диффузорное сопло. Торцевая кромка второго вогнутого участка 8 отражателя 6 выполнена с выемками 10 по окружности. По ос» распылительной головки 5 размещен рассекатель 11, закрепленный на опоре 12. Высоковольтный электрод 13 соединен кабелем 14 с источником высокого напряжения (не показан).

Распылитель работает следующим образом.

1811907 1б

® В

A-A

Фцг,3

302.2

Составитель Н.Серемина

Техред М,Моргентал Корректор П.Гереши

Редактор Т,Павлова

Заказ 1544 Тираж Подписное

ВНИИПИ.Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

На электрод 13 подают высокое напряжение, включают подачу газопорошковой смеси через штуцер 2, Сжатым газом, поступающим через штуцер 3, регулируют скорость потока.

При прохождении потока газопорошковой смеси через распылительную головку 5 и обтекании поверхности чаши, полого отражателя 6 и рассекателя 11 происходит гашение скорости частиц, Заряженные электродом 13 частицы осаждаются на заземленном изделии, Формула изобретения

1. Распылитель порошкообразных материалов, содержащий корпус с материалопроводом подачи газопорошковой смеси, расширяющуюся к выходу полую распылительную головку, установленный внутри нее, полый расширяющийся отражатель, имеющий ступенчатую наружную поверхность, размещенный по оси рассекатель и высоковольтный электрод, отличающийся

5 тем, что, с целью повышения качества рас: пыления, распылительная головка выполнЕна чашеобразной, а ступенчатая поверхность полого отражателя — в виде двух вогнутых участков с кромкой их сопря"0 жения, выступающей по отношению к кромке распылительной головки и образующей с первым вогнутым участком и внутренней поверхностью головки конфузорно-диффузионное сопло.

Ф

"5 2. Распылитель по п.1, о т л и ч а ю щ и йс я тем, что торцовая кромка второго вогну. того участка отражателя выполнена с выем-. ками по окружности.
