Зажимное устройство для изделий с отверстием

Зажимное устройство для изделий с отверстием

Иллюстрации

Показать все

Реферат



Изобретение относится к области сварки и может быть использовано там, где требуется установка и быстрый зажим изделий через отверстия е друднбдостуНных мес- tgx. Цель изобретенияН повышение надежности и расширение диапазона типоразмеров зажимаемых деталей. Сущность изобретения: устройство содержит установочный элемент 1 и связанную с ним опору 2 для изделия, установочный элемент выполнен с центральным сквозным отверстием с установленным в нем стержнем 12, связанным с установочным элементом посредством резьбы 13. Установочный элемент имеет плоские участки 10с упором 11, взаимодействующие с плоской кольцевой проточкой втулки 3v Заводя втулку 3 с поджимным элементом 5 плоскими участками 7,8 на плоские участки 10 регулируемого установочного элемента 1, вращают поджимной элемент 5, осуществляя зажим деталей 14,15.3 ил. . ; в

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<я)з В 25 В 1/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕ НТ CCCP) ОПИСАНИЕ ИЗОБРЕТЕНИ

3 б

К АВТОРСКОМУ СВИДЕ7ЕЛЪСТВУ (21) 4851461/28 (22) 16,07.90 (46) 30.04.93. Бюл. ¹,16 (71) Производственное обьединение "Луганский тепловозостроительный завод им.

Октябрьской революции" (72) B,А,Чернов и В,В.Òàðàêàíîâ (56) Авторское свидетельство СССР

К. 1388270, кл. В 25 В 1/00; 1986. (54) ЗАЖИМНОЕ УСТРОЙСТВО ДЛЯ ИЗДЕЛИЙ С, О ГВЕРСТИЕМ (57) Изобретение относится к области сварки и мажет быть использовано там, где требуется установка и быстрый зажим изделий через отверстия в труднодоступных мес- тах. Цель изобретения — повышение надеже Ж 1812089 А1

2 ности и расширение диапазона типоразмеров зажимаемых деталей; Сущность изобретения: устройство содержит установочный элемент 1 и связанную с ним опору 2 для изделия, установочный элемент выполнен. с центральным сквозным отверстием с установленным в нем стержнем 12, связанным с установочным элементом посредством резьбы 13. Установочный элемент имеет плоские участки 10 с упором 11, взаимодействующие с плоской кольцевой проточкой втулки 3-. Заводя втулку 3 с поджимным элементом 5 плоскими участками 7,8 на плоские участки 10 регулируемого установочного элемента 1, вращают поджимной элемент 5, осуществляя зажим деталей

14,15. 3 ил.

1812089

Изобретенйе относится к области машиностроения и может быть использовано там, где требуется установка и быстрый зажим изделий через отверстия в труднодоступных местах. 5

Цель изобретения — повышение наде>кности и расширенйе диапазона типоразмеров зажимаемых изделий.

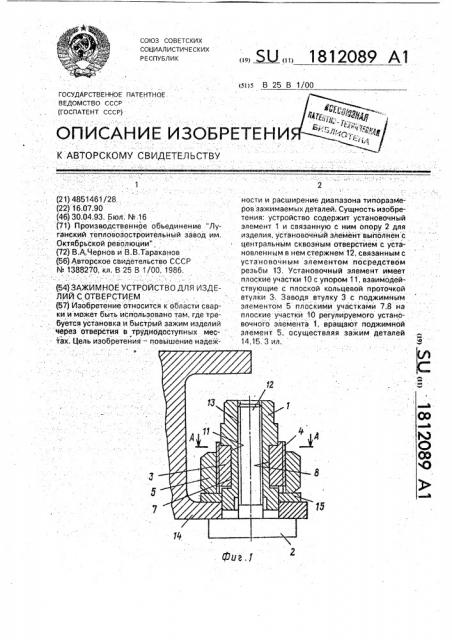

На фиг,1 изобра>кено зажимное устройство, общий вид; на фиг,2 — то же, вид сверху; на фиг,3 — сечение А-А на фиг.1.

Зажимное устройство содержит установочный элемент 1 и связанную с ним опору

2 для изделия (центральнйй участок установочного элемента 1 имеет поперечный размер меньше поперечного размера крайних участков), втулку 3 с наружной резьбой, охватывающую центральный участок установочного элемента и взаимодействующую своими торцами с крайними участками уста- 20 новочного элемента 1, поджимной элемент

5, выполненный в виде гайки, связанной резьбовым соединением с наружной поверхностью втулки 3. Втулка 3 и поджимной элемент 5 выполнены со сквозной прорезью 25

6 одинаковой ширины. Вйутренние поверхности 7 и 8 концов втулки 3 параллельны плоскости ее симметрии. Втулка 3 имеет кольцевую проточку 9. Установочный элемент 1 имеет плоские участки 10 с упором

:11 и вь|полнен с центральным сквозным отверстием с установленным в нем стержнем

12, связанным с установочным элементом посредством резьбы 13. Опора 2 закреплена на конце стержня 12. 35

Устройство работает следующим обра- . зом.

В отверстие скрепляемых деталей 14.и

15 устанавливают стержень 12 с установочным элементом 1 и размещают его так, что- 40 бы плоские участки 10 с упором 11 находились в удобном положении для уста новки втулки 3 с поджимным элементом 5, заводят втулку 3 плоскими участками 7,8 на плоские участки 10 установочного элемента 45

1 и вращают поджимной элемент 5 до минимального зазора между поджимным элементом 5 и деталью 15, после чего осуществляется окончательный зажим деталей 14 и 15 вращением стержня 12 с опорой

2 относительно установочного элемента 1, удерживая ключом от проворота в верхней

его части, или вращают установочный эле- . мент 1, придерживая опору 2 стержня 12 от проворота относительно установочного элемента.

По сравнению с прототипом предлагаемое решение имеет следующие преимущества при era использовании: повышается надежность зажима, возможность зажима необработанных поверхностей деталей за счет дополнительного зажима регулируемого установочного элемента относительно стержня; расширяются технологические возможности (возможность зажимать разнотипные по толщине детали) за счет возможности перемещения втулки относительно стержня; упрощается монтаж за счет возможностй установки плоских поверхностей.для:ввода втулки с поджимным элементом в удобное положение путем вращения установочного элемента относительно стержня.

Ф о рмула изобретен ия

Зажимное устройство для изделий с отверстием, содержащее опору, связанный с ней установочйый элемент, центральный участок которого имеет поперечный размер меньше поперечного размера крайних участков, втулку, охватывающую центральный участок установочного элемента и взаимодействующую своими торцами с его крайними участками, и поджимной элемент, выполненнЫй в виде гайки, связанной резьбой с наружной поверхностью втулки, а втулка и гайка выполнены со сквозной прорезью одинаковой ширины, о т л и ч а ющ е е с я тем, что, с целью повышения надежности и расширения диапазона типоразмеров зажимаемых изделий, установочный элемент выполнен с центральным сквозным отверстием, устройство снабжено стержнем, установленным в отверстии установочного элемента и связанным с ним посредством резьбового соединения, а опора закреплена на конце стержня, 1812089 фуад,У

Составитель В;Чернов

Техред M.Mîðãåíòàë Корректор M.Màêñèìèøèíåö

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1553 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
