Изобретение относится к обработке металлов давлением и может быть использовано в качестве ограждения к прессам. Сущность: пресс снабжен двумя подлокотниками 1 с хомутами 11 для рук штамповщика . Подлокотники одним концом закреплены на втулках 2, которые установлены на стержне 3, закрепленном при помощи механизма установки по вертикали на прессе. 3 ил.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В 30 В 15/00 1-

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

Т 7 ! т- г-! ! J ! —" ° П (21) 4921981/27 (22) 25.03.91 (46) 30.04.93. Бюл. ¹ 16 (71) Киевское производственное объединение им. Артема (72) Э.Н.Хайтин и Ю.В.Кононов . (56) Авторское свидетельство СССР

¹ 24863, кл. В 21 0 55/00, 1929, (54) ВСПОМОГАТЕЛ6НОЕ ПРИСПОСОБЛЕНИЕ ПРЕССА

„„5U„„1812136 А1 (57) Изобретение относится к обработке металлов давлением и может быть использовано в качестве ограждения к прессам.

Сущность: пресс снабжен двумя подлокотниками 1 с хомутами 11 для рук штамповщика, Подлокотники одним концом закреплены на втулках 2, которые установлены на стержне 3, закрепленном при помощи механизма установки по вертикали на прессе, 3 ил.

1812136

Изобретение относится к обработке металлов давлением и может быть использовано в качестве ограждения к прессам.

Цель изобретения — облегчение работы штамповщика при обработке крупногабаритных деталей.

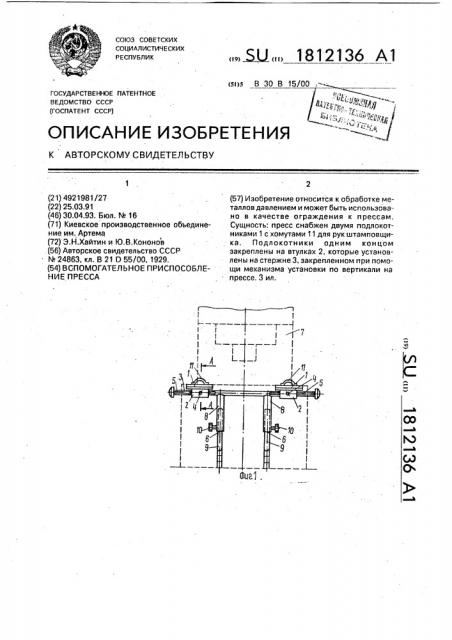

На фиг.1 показано вспомогательное приспособление пресса, общий вид; на фиг.2 — то же, план; на фиг,З вЂ” разрез А — А на фиг.1.

Приспособление состоит из двух подлокотников 1, выполненных в виде пластин с размерами, соответствующими размерам предплечий человека, Одним концом подлокотники 1 закреплены на втулках 2, которые установлены на стержне 3. Втулки с подлокотниками имеют возможность перемещения вдоль стержня. На втулках 2 установлены зажимные винты 4, а стержень

3 имеет паз 5.

Стержень 3 при помощи механизма 6 установки по вертикали закреплен на прессе 7. Механизм установки представляет собой, например, трубу 8, закрепленную на стержне 3, в которую вставлена стойка 9, укрепленная на прессе 7. На трубе 8 смонтирован зажимной болт 10, А на наружной поверхности подлокотников 1 на том же конце, где закреплены втулки 2 установлены хомуты 11 для предплечий, размер которых при этом можно изменять.

Вспомогательное приспособление к прессу используют следующим образом. В зависимос-.и от размеров обрабатываемой детали и штамповщика устанавливают подлокотники, Для установки подлокотников по вертикали приспособление перемещают по стойкам 9 и в нужном месте фиксируют зажимными болтами 10. Для установки подлокотников 1 в горизонтальной плоскости по оси Х вЂ” Х их перемещают вдоль стержня 3 на необходимое расстояние и в этом положении фиксируют их зажимными винтами 4.

Затем штамповщик продевает руки в хомуты 11, облокачивается на подлокотники 1 и

10 выполняет операцию штамповки. При этом хомуты не позволяют рукам попадать в зону штамповки, а подлокотники снижают усталость штамповщика.

Формула изобретения

Вспомогательное приспособление пресса, содержащее подлокотник с хомутом для предплечья, расположенный по направлению от рабочего места штамповщика к рабочей зоне пресса и смонтированный на

20 станине пресса посредством узла крепления, о т л и ч а ю щ е е с я тем, что, с целью облегчения работы штамповщика при обработке крупногабаритных деталей, приспособление снабжено вторым подлокотником

25 с хомутом для предплечья другой руки, расположенным аналогично первому, а узел крепления подлокотников к станине пресса выполнен в виде регулируемых по высоте стоек. смонтированных на станине стержня, 30 расположенного горизонтально в .плоскости, параллельной фронтальной плоскости пресса, и закрепленного на стойках втулок, закрепленных на каждом подлокотнике и установленных на стержне с возможностью

З5 регулировочного перемещения вдоль оси и фиксации, 1812136
