Способ получения синтетической олифы

Способ получения синтетической олифы

Иллюстрации

Показать все

Реферат

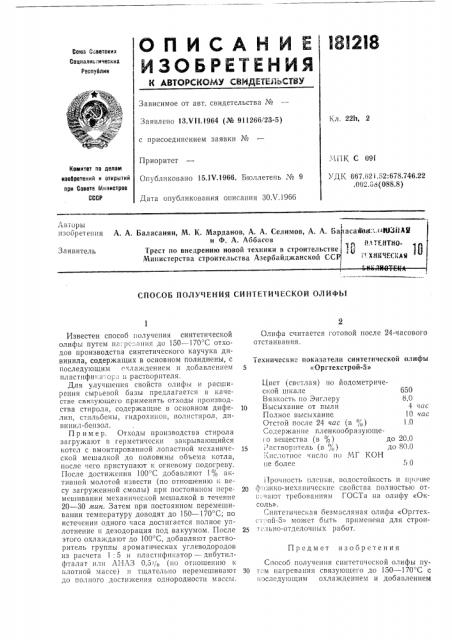

ISI2IS

Союз Советский

Социалиоричеокиз

Реоптблик

Зависимое от авт. свидетельства №

Кл. 22h, 2

Заявлено 13.Ч11.1964 (№ 911266!23-5) с присоединением заявки №. рШК С 09f

Приоритет

Опубликовано 15.1V.1966. Бюллетень ¹ 9

Дата опубликования описания ЗОХ,196б

Комитет по делам изобретений и открытий при Совете б1нниотрое

СССР

УДК 667.621..52:678.746.22.002.68(088.8) Авторы изобретения т

A. A. Баласанян, М, К. Марданов, А. А. Селимов, А, A. Ба тасайий::.<- ЮЗЙАЯ и Ф. A. Аббасов ! 11 а Е11ТНО

Трест по внедрению новой техники в строительстве

Министерства строительства Азербайджанской CC ХН11ЧЕ1,1 ЛЯ е

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СИНТЕТИЧЕСКОЙ ОЛИФЫ

Цвет (светлая) по йодометрической шкале

Вязкость по Энглеру

Высыхание от пыли

Полное вь!сыханне

Отстой после 24 час (в",,)

Содержание пленкообразующе о вещества (в %) до астворитель (в y ) до

Кислотное число по МГ КОН пе более

8,0

4 час

10 «ас

1.0

20,0

80.0

50

Предмет изобретения

Известен способ получения синтетической олифы путем»а; рс.;ания до 150 — 170 С отходов производства синтетического каучука дивинила, содержащих в основном полидиены, с последующим охлаждением и добавлением пластпфика ор:: ll растворителя.

Для улучшения свойств олифы и расширения сырьевой базы предлагается в качестве связующего применять отходы производства стирола, содержащие в основном дифелин, стильбены, гидрохиноп, полистиролт днвинил-бензол.

Пример. Отходы производства стирола загружают в герметически закрывающийся котел с вмонтированной лопастной механической мешалкой до половины объема котла, после чего приступают к огневому подогреву.

После достижения 100 C добавляют 1% а«тивпой молотой извести (по отношению к весу загруженной смолы) при постоянном перемешивании механической мешалкой в течение

20 — 30 мин. Затем при постоянном перемешивании температуру доводят до 150 — 170 С; по истечении одного часа достигается полное уплотнение н дезодорация под вакуумом. После этого охлаждают до 100 С, добавляют растворитель группы ароматических углеводородов из расчета 1: 5 и пластнфнкатор — дибутилфталат или А1-1АЗ 0,5% (по отношению к г лотной массе) и тщательно перемешивают до полного достиже ия однородности массы, Олифа считается готовой после 24-часового отстаивания.

Технические показатели синтетической олифы

5 «Оргтехстрой-5»

Прочность пленки, водостойкость и прочие ф..вико-механические свойства полностью отt. : 1ают требованиям ГОСТа на олифу «Оксоль».

Синтетическая безмасляная олифа «Оргтехст ой-5» может быть применена для строи25 т". ьно-отделочных работ.

Способ получения синтетической олифы пу30 тем нагревания связующего до 150 — 170 С с последующим охлаждением и добавлением

181218

Составитель М. Егорова

Р<.дактор Л. М. Струве Техред А. А. Камышникова Корректоры; T. В. Муллина и Е. Д. Курдюмова

,аказ 1288!12 Тираж 950 Формат бум, 60 X 90 4 Объем 0,07 изд. л, Подписное

Ц111!ИПИ Комитета»o делам изобретений и открытий при Совете Министров СССР

Москва Центр, пр Серова, д. 4

Тип огр афи я, пр. Са пупов а, 2 известных пластификаторов, например днбугнлфталата, н растворителя группы ароматических углеводородов, отличающийся тем, что, с целью улучгнспия свойств олифы н расширения сырьевой базы, в качестве связующего применяют отходы производства стирола.
