Способ изготовления обмотки электрической машины малой мощности

Способ изготовления обмотки электрической машины малой мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии изготовления электрических машин малой мощности, преимущественно информационных электрических машин. Сущность изобретения: обмотку выполняют с числом витков в четных секциях на единицу меньше , чем в нечетных секциях. Проводники начала и/или конца выполняют удлиненными . После укладки выводные проводники укладывают полувитками, число которых равно числу секций, а шаг равен шагу секций , после чего проводники начала и конца обмотки совмещают и выводят наружу вдоль оси паза. Способ позволяет выполнять обмотку точных электрических машин (УУ без паяных соединений. 4 ил,

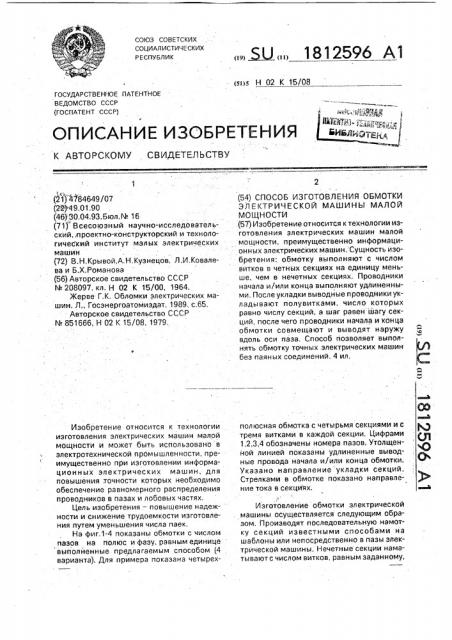

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 К 15/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21)"4784649/07 (2 Р) 19.01,90 (46) 30,04,93.Бюл.¹ 16 (71) Всесоюзный научно-исследовательский, Гпроектно-конструкторский и технологический институт малых электрических машин (72) В.Н.Крывой,А,Н.Кузнецов, Л,И,Ковалева и Б.Х.Романова (56) Авторское свидетельство СССР № 208097, кл. Н 02 К 15/00, 1964.

Жерве Г,К, Обломки электрических машин, Л., Госэнергоатомиздат, 1989, с.65.

Авторское свидетельство СССР

¹ 851666, Н 02 К 15/08, 1979, Изобретение относится к технологии изготовления электрических машин малой мощности и может быть использовано в электротехнической промышленности, преимущественно при изготовлении информационных электрических машин, для повышения точности которых необходимо обеспечение равномерного распределения проводников в пазах и лобовых частях, Цель изобретения — повышение надежности и снижение трудоемкости изготовления путем уменьшения числа паек.

На фиг.1-4 показаны обмотки с числом пазов на полюс и фазу, равным единице выполненные предлагаемым способом (4 варианта). Для примера показана четырех„„5U 1812596 А1 (54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБМОТКИ

ЭЛ Е КТРИЧ Е СКОЙ МАШИН b) МАЛОЙ

МОЩНОСТИ (57) Изобретение относится к технологии изготовления электрических машин малой мощности, преимущественно информационных электрических машин.:Сущность изобретения: обмотку выполняют с числом витков в четных секциях на единицу меньше, чем в нечетных секциях. Проводники начала и/или конца выполняют удлиненными. После укладки выводные проводники укладывают полувитками, число которых равно числу секций, а шаг равен шагу секций, после чего проводники начала и конца обмотки совмещают и выводят наружу вдоль оси паза. Способ позволяет выполнять обмотку точных электрических машин без паяных соединений. 4 ил, полюсная обмотка с четырьмя секциями и с тремя витками в каждой секции, Цифрами

1,2,3,4 обозначены номера пазов. Утолщенной линией показаны удлиненные выводные провода начала и/или конца обмотки.

Указано направление укладки секций.

Стрелками в обмотке показано направление тока в секциях.

i . t

Изготовление обмотки электрической . машины осуществляется следующим образом. Производят последовательную намотку секций известными способами на шаблоны или непосредственно в пазы электрической машины, Нечетные секции наматывают с числом витков, равным заданному, 1812596 а четные секции — с числом витков на единицу меньше.

Выполняют следующие удлинения выводных проводников для разных схем намотки, 5 выводного проводника начала обмотки в ! с величиной удлинения не менее — S+I>

2 (фиг.1); выводного проводника начала обмотки в с величиной удлинения не менее — S и вы2 водного проводника конца обмотки с величиной удлинения не менее !л (фиг.2); выводного проводника конца обмотки с

8 ! величиной удлинения не менее — Я+!д

2 (фиг.3); выводного проводника конца обмотки с го величиной удлинения не менее — S и вывод2 . ного проводника начала обмотки с величиной удлинения не менее !л (фиг.4); где i8 — длина витка секции;

S — число секций обмотки; ! л — длина лобовой части одной секции;

Затем (при намотке на шаблоны) осуществляют последовательную укладку секций в пазы электрической машийы. .

Для схемы; приведенной на фиг.1, по- 3О сле укладки секций выводной проводник начала обмотки укладывают с фиксацией в лобовую часть первой секции по направлению укладки Секций в пределах дуги, соот- . ветствующей шагу секции по пазам, а затем 35 в паз, соответствующий концу первой секции, образуя при этом полувиток. Аналогичными полувитками, число которых равно числу секций, выводной. проводник укладывают в лобовые части и пазы, включая паз, соответствующий началу последней секции по направлению укладки секций, а затем влобовую часть последней секции против направления укладки секций до совмещения с проводником конца обмотки и вместе с ним 45 выводят наружу вдоль оси паза. Фйксация выводных проводов начала и конца обмотки осуществляется известными способами.

Для схемы, приводной на фиг.2, после укладки секций выводной проводник начала 5О обмотки также укладывают с фиксацией в лобовые части и пазы обмотки полувитками.. число которых равно числу секций. а шаг равен шагу секций по направлению укладки секций, включая паз, соответствующий на- 55 чалу последней секции. Выводной провод-. ник конца обмотки укладывают s лобовую часть последней секции в пределах дуги соответствующей шагу секции по направлению укладки секций до совмещения с проводником начала обмотки и вместе с ним выводят наружу вдоль оси паза, Для схемы, приведенной на фиг.3, после укладки секций выводной проводник конца обмотки укладывают с фиксацией в лобовые части и пазы обмотки полувитками, число которых равно числу секций, а шаг равен шагу секций, при этом первый полувиток проводника конца обмотки укладывают. по направлению укладки секций, а остальные— в противоположном направлении, после чего проводник конца обмотки укладывают в лобовую часть первой секции до совмещения с проводником начала обмотки и выводят наружу вдоль оси паза, Для схемы, приведенной на фиг,4, после . укладки секций выводной проводник конца обмотки также укладывают с фиксацией в лобовые части и пазы обмотки полувитками, чйсло которых равно числу секций, а шаг равен шагу секций, при этом первый полувиток проводника конца обмотки укладывают по направлению укладки секций,. а остальные в противоположном направлении, Выводной проводник начала обмотки укладывают B лобовую часть первой секции по направлению укладки секций до совмещения с проводником конца обмотки и вместе с ним выводят наружу вдоль оси паза;

При подаче напряжения на обмотку, изготовленную предлагаемым с пособом, направление тока, протекающего через выводные проводники начала/конца обмотки, уложенных в пазы и лобовые части, совпадает с направлением тока, протекающего через витки секций, что обеспечивает рабо тоспособность обмотки.

Сочетание неодинакового числа витков в нечетных и четных секциях с разницей в один виток с укладкой выводных проводников начала/конца обмотки s виде полувитков в лобовых частях и пазах обмотки, укладки проводников начала /конца обмотки в лобовую часть последней/первой секции до совмещения с проводником конца/начала обмотки позволяет в результате получить число проводников в пазах, соответствующее заданному, и одинаковое число проводников в лобовых частях каждой секции, что обеспечивает необходимую точность обмотки.

Вследствие того, что необходимая схема обмотки обеспечивается за счет удлинения выводных проводников с последующей укладкой, отпадает необходимость в осуществлении паяных соединений, что повышает надежность обмотки и машины в целом, а также снижает трудоемкость изготовления. Для обмотки, изготавливаемой по

1812596 предлагаемому способу, становится возможным ее выполнение механизированным путем за счет непосредственной намотки витков секций в пазы электрической машины.

Формула изобретения

Способ изготовления обмотки электрической машины малой мощности с числом пазов на полюс и фазу равным единице и равномерным распределением проводников в лобовых частях, согласно которому наматывают секции и последовательно укладываютв пазы, отл ича ю щий ся тем, что, с целью повышения надежности и сни жения трудоемкости изготовления путем уменьшения числа паек, обмотку выполняют с числом витков в четных секциях на единицу меньше, чем в нечетных секциях, проводники начала и/или конца обмотки . выполняют удлиненными, затем проводники начала или конца обмотки укладывают с

5 фиксацией в лобовые части и пазы обмотки полувитками, число которых равно числу секций, а шаг равен шагу секций, причем весь проводник начала обмотки укладывают по направлению укладки секций, первый

10 полувиток проводника конца обмотки укладывают по направлению укладки секций, а остальные в противоположном направлении, после чего проводник начала или конца обмотки укладывают в лобовую часть по15 следней/первой секции до совмещения с проводником конца или начала обмотки и выводят наружу вдоль оси паза.

1812596

1812596 над Г Р yAaolev сРм и жГНтЛО O8Г галМ . лАЖР ал с О ай аг м

Составитель В.Крывой

Техред M.Ìoðãåíòàë Корректор Т.Вашкович

Редактор Т.Горячева
