Реферат



Использование: электротехника, электромашинный агрегат с низкой частотой вращения без механических редукторов. Сущность изобретения: электромашинный агрегат содержит вал 4, ротор 1 с контактными кольцами 2, дополнительный ротор 3 с короткозамкнутой обмоткой, якорь 6, наружный ротор 10. Якорь и наружный ротор имеют короткозамкнутые обмотки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 02 К 16/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4870361/07 (22) 01,10.90 . (46) 30,04,93.Бюл. N 16 (71) Северо-Западный заочный политехнический институт (72) А.В,Каган и В.И.Рябуха (56) Брускин Д.Э„Зорохович А.Е. и Хвостов

В.С. Электрические машины. ч.1.М.: Высшая школа, 1975, с.246-247.

Авторское свидетельство СССР

N-589156,,кл. Н 02 К 16/00, 1976.

„„59„„1812597 А1 (54) ЭЛЕКТРОМАШИННЫЙ АГРЕГАТ (57) Использование; электротехника, электромашинный агрегат с низкой частотой вращения без механических редукторов, Сущность изобретения: электромашинный агрегат содержит вал 4, ротор 1 с контактными кольцами 2, дополнительный ротор 3 с короткозамкнутой обмоткой, якорь 6, наружный ротор 10. Якорь и наружный ротор имеют короткозамкнутые обмотки. 1 ил, 1812597 подшипниках 5, Общий якорь 6 с короткозамкнутой обмоткой с помощью зажимающих его крышек 7, в которых установлены подшипники 5, закреплен на неподвижном валу 8, жестко связанным со стойками 9.

Внешний ротор 10 с короткозамкнутой обмоткой несет на наружной цилиндрической поверхности барабан 11, который с помощью колес 12 опирается на подшипники

13. вращающиеся вокруг неподвижного вала 8.

Изобретение относится к электромехайике, а именно к электромашинным агрегатам для получения низких частот вращения, и может быть преимущественно использовано для безредукторного привода бараба- 5 на электрической лебедки.

Цель изобретения — уменьшение габаритов электромашинного агрегата.

Поставленная цель достигается тем, что на вращающемся валу размещены контакт- "0 ные кольца для подведения питания и дополнительный короткозамкнутый ротор, причем якорь и внешний ротор выполнены короткозамкнутыми.

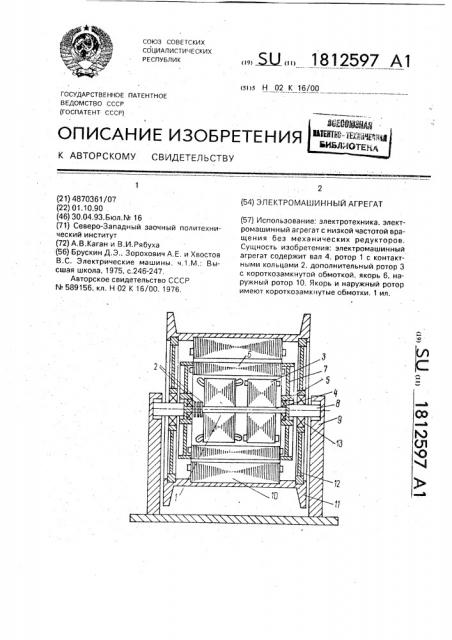

На чертеже показан предлагаемый агрегат.

Электромашинный агрегат содержит внутренний ротор 1, несущий фазную об- мотку, к которой с помощью контактных колец 2 подводится питание, Дополнительный внутренний ротор 3 с короткозамкнутой обмоткой вместе с внутренним ротором 1 жестко закреплен на валу 4, вращающимся в

Формула изобретения

Электромашинный агрегат, содержащий вал, на котором расположен ротор с обмоткой и размещенные концентрично якорь с обмоткой и внешний ротор, о т л ич а ю шийся тем, что, с целью уменьшения габаритов, на вращающемся валу размещены контактные кольца для подведения питания и дополнительный короткозамкнутый ротор, причем якорь и внешний ротор выполнены короткозамкнутыми.
