Реферат



Класс 70,е 1й

М - 18128

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ машинки для чинки карандашей с ящиком для собирания графитной пыли.

К патенту А. М. 1.арнышева, заявленному 21 ноября

1928 года (заяв. свид. ¹ 36033).

0 выдаче патента опубликовано ЗО сентября 193О года. Действие патента распространяется на 15 лет от 30 сентября 1ЗЗО года. фиг фнг. Е

Я. Я.

Тип. Ридрогр. Упр. Управл. В.-Мс Сил РККА. Ленинград, здание Рл. Адмиралтейства, л

Предлагаемая машинка представляет собой приспособление для собирания получаемой при точке карандашей графитной пыли.

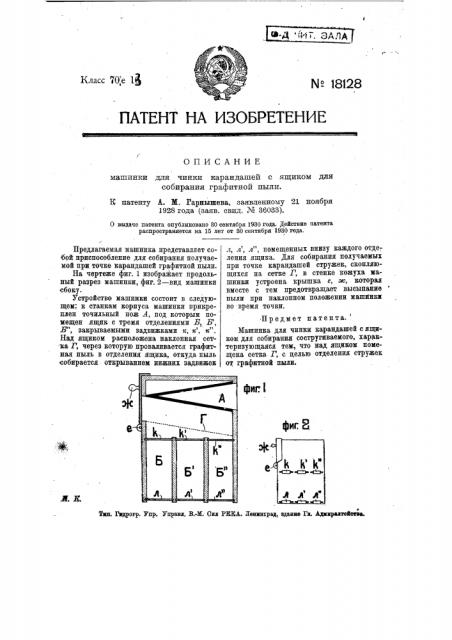

На чертеже фиг. 1 изображает продольный разрез машинки, фиг. 2 — вид машинки сбоку.

Устройство машинки состоит в следующем, к станкам корпуса машинки прикреплен точильный нож А, под которым помещен ящик с тремя отделениями Я, В, .8", закрываемыми задвижками и, к, к".

Над ящиком расположена наклонная сетка Г, через которую проваливается графитная пыль в отделения ящика, откуда пыль собирается открыванием нижних задвижек л, л, л", помещенных внизу каждого отде-, ления ящика. Для собирания получаемых при точке карандашей стружек, скопляющихся на сетке I, в стенке кожуха машинки устроена крышка е, ж, которая вместе с тем предотвращает высыпание пыли при наклонном положении машинки во время точки.

Предмет патента.

Машинка для чинки карандашей сящиком для собирания состругиваемого, характеризующаяся тем, что над ящиком помещена сетка Г, с целью отделения стружек от графитной пыли.
