Патентно- ^q'" ггхнй-
Классы МПК
Патентно- ^q'" ггхнй-
Реферат

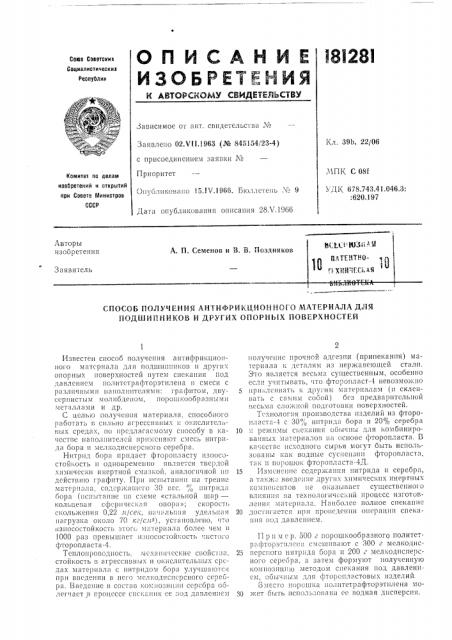

Союз Советских
Социалистических
Республик
Зависимое от явт. свидетельства №
1 Л. 39b, 22/06
Заявлено 02Л 1I.1963 (№ 845154/23-4) с присоединением заявки ¹
Приоритет
Оиублико(3аио 15.IV.1966. БК1лле(еиь х(о 9
МП1х С 08f
УДK 678.743.41.046.3:
:620.197
Котлитет па делам изобретений K открытий при Соеете Министров
СССР
Дата опубликования описания 28Х.1966
СПОСОБ ПОЛУЧЕНИЯ АНТИФРИКЩИОННОГО МАТЕРИАЛА ДЛЯ
ПОД1ЦИПНИКОВ И ДРУГИХ ОПОРНЬ1Х ПОВЕРХНОСТЕЙ
Известен спосоо получения аитифрикциониого материала для подшипников и других опорных поверхностей путем спекания под давлением иолитстрафторэтилеиа (: смеси с различными наполнителями: графитом, двуссриистым молибденом, порошкообрязными металла ми и др.
С целью по."!У 1 (1(f5(матеРиа.((я. спосооного работать г, сильно агрессивных li î«èñëè(ålf— ных средах, по предлагаемому способу в качестве наполиителсй применяют смесь иитридя бора и мелкодисиерсиого серебра.
Нитрид бора придает фторопласту износостойкость и одновременно является твердой хихшчески инертной смазкой, аналогичной ио действию графиту. При испытанш(на трение матср((яля, содержащего 30 вес. ",,:штридя
00pа (испи(та ние !io схеме «ñòÿëû!Îè шяр кол! Це((т(я сферическая опора»; скорость скольжения 0,22 Ii/ñåê, начальная удельная нагрузка около 70 кг/с.(1- ), установлено, что износостойкость этого материала более чем в
1000 раз превьпияет и:шосостойкость (lcToãо фторопласта-4.
Теплои13оводность, мсхяш(ческие свойс(ва, стойкость в агрессивных и окислительпых средах материала с нитридом бора улучшя!Отс>( при введении в него мелкочиспсрсного серебра. Ьвсдение в состаь «ом((о i!ill((! серебра облег(аст в процессе сне«я(и(я се: од дя;3лен:(ем иолучешгс прочной адгезпи (припекания) материала к деталям из нержавеющей стали.
Это является весьма существенным, особенно если учитывать, что фторопласт-4 невозможно
5 lip llêëåè13ÿòü K д1)у (I(ì мя l е13иялаlм (и склеисооой) без п13сдваритсльиой
13есьмя сло;кной подготовки поверхностей.
Технология производства изделий из фтороиластя-4 с 30", „ нитридя бора и 20% серебра
10 и режимы сиекаш(я обычны для комбинирова (ных материалов и» основе фторопласта. Б кя гествс исходного сырья мо(ут быть использованы кяк водные сусиензии фторопляст I, тяк и по130шок фто13оплястя-4Д.
15 Изменение ссдержа(шя иитрида и серебра, а тякж введен:(е друг(fx химических инертных кox(l(oiioIITO(3 ие оказывает существенного влияния иа технологичсск((й процесс изготовления материала. Наиболее полное спекание
20 достlll ается ири провсдсшш он!рации спекяиия иод давлением.
Пример. 500 г порошкообразного политетряфторэтилсия смешивают с 300 г мелкодис25 персиol o 1111 I рида Gop;I и 200 г мелкодпспе13Сного серебра, а затем формуют полученную композицию методом сиекания под давлением, oobl (иым для фтороилястовых изделий.
В яесто 1(opGIIII<2 пол итетрафторэтилена мо30 хкет быть использована ее водная дисперсия.
181291
Предмет изобретения
Составитель Лузянина Л.
Техред А. A. Камьннникова Корректоры: Л. Е. Марисич и В. В. Крылова
Редактор И. Нечай
Заказ 1287/6 Тираж 975 Формат бум. 80+90 /з Объем 0,1 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, нр. Серова, д. 4
Типография, пр. Сапунова, 2
Способ получения антифрикционного материала для подшипников и других опорных поверхностей путем спекания под давлением политетрафторэтилена с наполнителями, отличавившийся тем, что, с целью получения материала, способного работать в сильно агрессивных и окислительных средах, в качестве наполнителей применяют смесь нитрида бора и мелко5 дисперсного серебра.
