Устройство для заполнения форм вспенивающимся материалом

Устройство для заполнения форм вспенивающимся материалом

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство содержит корпус, накопитель с патрубком для ввода материала, эжектор. Внутри корпуса размещен с зазором поршень для запирания форм. В полости поршня установлен ограничитель хода штока, выполненный в виде кольца с профильным упором, с возмож ностью перемещения относительно внутренних торцовых поверхностей поршня . 2 ил.

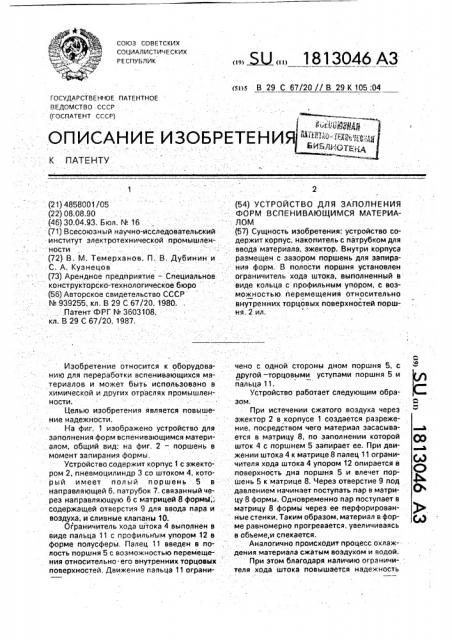

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕHHOE ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

1 . (21) 4858001/05 (22) 08,08.90 (46) 30.04.93, Бюл. ¹ 16 (71) Всесоюзный научно-исследовательский институт электротехнической промышлен ности (72) В. М, Темерханов, П, В, Дубинин и

С. А. Кузнецов (73) Арендное предприятие — Специальное . конструкторско-технологическое бюро (56) Авторское свидетельство СССР

N 939255, кл, В 29 С 67/20, 1980;

Патент ФРГ N. 3603108, кл. В 29 С 67/20, 1987.

Изобретение относится к оборудованию для переработки вспенивающихся материалов и может быть использовано в химической и других отраслях промышленности, Целью изобретения является повышение надежности.

На фиг, 1 изображено устройство для заполнения форм вспенивающимся материалом, общий вид; на фиг. 2 — поршень в момент запирания формы.

Устройство содержит корпус 1 с эжектором 2, пневмоцилиндр 3 со штоком 4, кото рый имеет полый поршень 5 в направляющей 6, патрубок 7, связанный через направляющую 6 с матрицей 8 формь|, ;. содержащей отверстия 9 для ввода пара и воздуха, и сливные клапаны 10.

Ограничитель хода штока 4 выполнен в виде пальца 11 с профильKtaM упором 12 в форме полусферы. Палец 11 введен в полость поршня 5 с возможностью перемещения относительно его внутренних торцовых поверхностей. Движение пальца 11 ограни„„ Д „„1813046 А3 (505 В 29 С 67/20// В 29 К 105:04

2 (54) УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ

ФОРМ ВСПЕНИВАЮЩИМСЯ МАТЕРИАЛОМ (57) Сущность изобретения: устройство содержит корпус, накопитель с патрубком для ввода материала, эжектор. Внутри корпуса размещен с зазором поршень для запирания форм, В полости поршня установлен ограничитель хода штока, выполненный в виде кольца с профильным упором, с возмОжностью йеремещения относительно внутренних торцовых поверхностей поршня, 2 ил. и чено с одной стороны дном поршня 5, с другой -торцовыми уступами поршня 5 и йальца 11.

Устройство работает следующим образом.

При истечении сжатого воздуха через эжектор 2 в корпусе 1 создается разрежение, посредством чего материал засасыва- а ется в матрицу 8, по заполнении которой Ор шток 4 с поршнем 5 запирает ее. При движении штока 4 к матрице 8 палец 11 ограничителя хода штока 4 упором 12 опирается в поверхность дна поршня 5 и влечет поршень 5 к матрице 8. Через отверстие 9 под + давлением начинает поступать пар в матри- О цу 8 формы. Одновременно пар поступает в матрицу 8 формы через ее перфорироеенйые стенки. Таким образом, материал в фор- (р ме равномерно прогревается, увеличиваясь в объеме,и спекается.

Аналогично происходит процесс охлаждения материала сжатым воздухом и водой.

При этом благодаря наличию ограничи- . теля хода штока повышается надежность

1813046

Формула изобретения

Устройство для заполнения форм аспе-. нивающимся материалом, содержащее соеЬ

4 У ф

Ц

8osdxx

Л

Ч, ф гРиг2

Составитель Е.Мартыненко

Техред M.Ìîðãåíòàë Корректор П.Гереши

Редактор Т.Павлова

Заказ 1587 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул Гагарина, 101 устройства, исключается заклинивание запирающего поршня в направляющих за счет приложения сил толкающих и тянущих сил

lUToKа к поверхностям, наиболее близким к направлению движения.

B свою очередь это позволяет использовать для выполнения запирающего поршня материалы с более высоким коэффициентом теплопроводности, например алюминий и его сплавы, диненный с накопителем патрубком для ввода материала и с формой корпус, в котором установлен с зазором поршень для запирания форм, эжектор с рыходным отверстием, расположенным в нижней час- ти корпуса напротив патрубка для ввода материала, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено ofðàêè÷èòåëåì хода штока, выполненным в виде пальца с профильным упором, установленным в выполненной в поршне полости с возможностью перемещения от-. носительно его внутренних торцовых поверхностей.
