Реферат



Использование: виброподъемник предназначен для вертикального транспортирования сыпучего материала. Сущность изобретения: виброподъемник содержит опору, установленный на ней на эластичных амортизаторах корпус с охватывающей его спиралью с валом и дебалансным приводом, ограничитель амплитуды колебаний, выполненный в виде круговой отбортовки корпуса , при этом вал выполнен в виде подвешенного к корпусу кругового маятника . 1 ил.

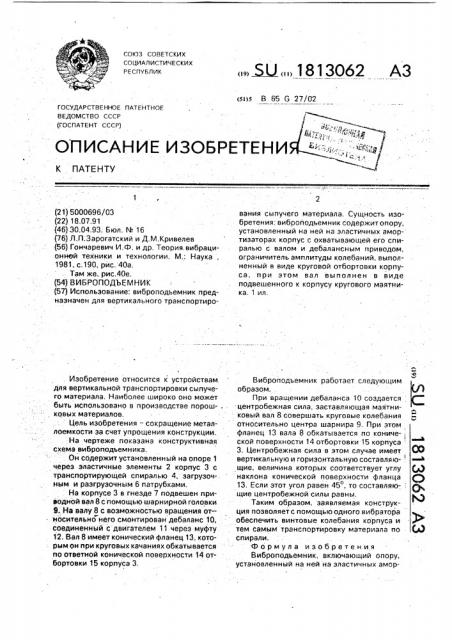

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 27/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) д,„,, . jEf15 Ф

f lg („/

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ (21) 5000696/03 (22) 18.07.9 1 (46) 30,04.93, Бюл, ¹ 16 (76) Л,П.Зарогатский и Д.M.ÊðèâåëåB (56) Гончаревич И.Ф, и др. Теория. вибрационной техники и технологии. M.: Наука, 1981, с.190, рис, 40а.

Там же, рис.40е. (54) ВИБРОПОДЪЕМНИК (57) Использование: виброподъемник предназначен для вертикального транспортиро. Изобретение относится к устройствам для вертикальной транспортировки сыпучего материала. Наиболее широко оно может быть использовано в производстве порошковых материалов.

Цель изобретения — сокращение металлоемкости за счет упрощения конструкции, На чертеже показана конструктивная схема виброподъемника.

Он содержит установленный на опоре 1 через эластичные элементы 2 корпус 3 с транспортирующей спиралью 4, загрузоч-. ным и разгрузочным 6 патрубками.

На корпусе 3 в гнезде 7 подвешен приводной вал 8 с помощью шарнирной головки

9. На валу 8 с возможностью вращения от носительно него смонтирован дебаланс 10, соединенный с двигателем 11 через муфту

12. Вал 8 имеет конический фланец 13, кото. рым он при круговых качаниях обкатывается по ответной конической поверхности 14 отбортовки 15 корпуса 3, „„5UÄÄ 1813062 АЗ вания сыпучего материала, Сущность изобретения; виброподъемник содержит опору. установленный на ней на эластичных амортизаторах корпус с охватывающей его спиралью с валом и дебалансным приводом, ограничитель амплитуды колебаний. выполненный в виде круговой отбортовки корпуса, при этом вал выполнен s виде подвешенного к корпусу кругового маятника. 1 ил.

Ф

Виброподъемник работает следующим образом.

При вращении дебаланса 10 создается центробежная сила, заставляющая маятниковый вал 8 совершать круговые колебания относительно центра шарнира 9. При этом фланец 13 вала 8 обкатывается по кониче-, ской поверхности 14 отбортовки 15 корпуса

3. Центробежная сила в этом случае имеет ОО вертикальную и горизонтальную составляющие, величина которых соответствует углу (Д наклона конической поверхности фланца (13, Если этот угол равен 45, то составляю-, О,, щие центробежной силы равны.

Таким образом, заявляемая конструкция позволяет с помощью одного вибратора обеспечить винтовые колебания корпуса и Ф тем самым транспортировку материала по (д спирали, Формула изобретения

Виброподъемник, включающий опору, установленный на ней на эластичных амор1813062 тизаторах корпус с охватывающей его спиралью с валом и дебалансным приводом, отличающийся тем, что он имеет ограничитель амплитуды колебаний, выполненный в виде круговой отбортовки корпуса, при этом вал выполнен в виде подвешенного к корпусу кругового маятника.
