Реферат



Использование: в дозировочной технике , например для дозированного розлива жидкости с использованием сифона. Сущность изобретения: в полость под поршнем пневмопривода 13 подается сжатый воздух, и резервуар начинает движение вниз. Горлышко бутылки ориентируется колокольчиком относительно колена трубки 10, а уровень жидкости в резервуаре 1 опускается ниже края мерной емкости 5. Когда сечение в опускается на диаметр ниже края а, сифон переливной трубки заряжается и отмеренная доза поступает в тару. По мере опускания резервуара 1 мерная емкость 5 выходит из жидкости, уровень ее снижается по сравнению с исходным е. что приводит к работе регулятора 12 и восстановлению уровня г. В нижнем положении резервуара 1 происходит реверсирование привода 13 конечным пневмоклапаном и начинается возвращение устройства в исходное верхнее положение, заполнение резервуара продолжается. 3 ил.

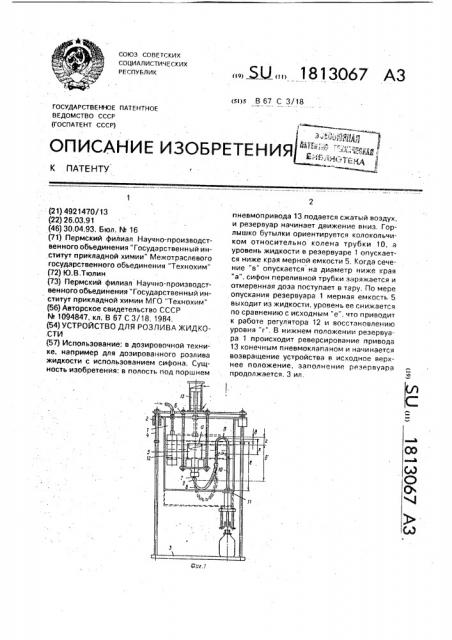

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 67 С 3/18

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4921470/13 (22) 26.03,91 (46) 30,04.93. Бюл, М 16 (71) Пермский филиал Научно-производственного объединения Государственный институт прикладной химии" Межотраслевого государственного объединения "Технохим" (72) Ю.В,Тюлин (73) Пермский филиал Научно-производственного объединения Государственный институт прикладной химии МГО "Технохим" (56) Авторское свидетельство СССР

N- 1094847, кл, В 67 С 3/18, 1984. (54) УСТРОЙСТВО ДЛЯ РОЗЛИВА ЖИДКО.СТИ (57) Использование, в дозировочной технике, например для дозированного розлива жидкости с использованием сифона. Сущность изобретения: в полость под поршнем.... Ж „, 1813067 А3 пневмопривода 13 подается сжатый воздух, и резервуар начинает движение вниз. Горлышко бутылки ориентируется колокольчиком относительно колена трубки 10, а уровень жидкости в резервуаре 1 опускается ниже края мерной емкости 5, Когда сечение "в" опускается на диаметр ниже края

"а", сифон переливной трубки заряжается и отмеренная доза поступает в тару. По мере опускания резервуара 1 мерная емкость 5 выходит иэ жидкости. уровень ее снижается по сравнению с исходным "е . что приводит к работе регулятора 12 и восстановлению уровня "r", В нижнем положении резервуара 1 происходит реверсирование привода

13 конечным пневмоклапаном и начинается возвращение устройства в исходное sepxнее положение, заполнение резервуара продолжается. 3 ил.

1813067

40

Изобретение относится к устройствам для наполнения жидкими продуктами, точнее к устройствам дозированного розлива жидкости с использованием сифонов, Целью изобретения является повышение надежности и упрощение конструкции.

На фиг.1 изобра>кен общий вид варианта предложенного устройства при верхнем и нижнем (пунктиром) положениях расходного резервуара; на фиг.2 и 3 — два других варианта исполнения части устройства (переливной трубки) в тех же положениях.

Устройство для розлива жидкости содержит расходный резервуар 1 с крышкойтраверсой 2, установленный с возможностью возвратно-поступательного перемещения по вертикали относительно основания 3 по направляющим 4, мерную емкость 5, размещенную внутри резервуара

1 и неподвижно соединенную с основанием

6, связывающим направляющие 4, переливную трубку, содержащую короткое колено 7 и эластичный участок 8 с местом их соединения 9 и длинное колено 10 с изогнутым участком — сифон, жестко соединенный с днищем 11 расходного резервуара 1.

Из мерной емкости 5 короткое колено 7 выведено ниже края "а" через дно (фиг.1 и

Z) и через стенку (фиг.З). Его соединение 9 с эластичным участком 8 расположено ниже края емкости 5 на расстоянии "б", увеличивающемся от варианта 3 к варианту 1.

Эластичный участок 8 выполнен так, чтобы верхняя точка сечения "в" изогнутого участка длинного колена 10 переливной трубки при верхнем положении резервуара

1 была выше края емкости 5 на расстоянии

"г", которое больше диаметра трубки и меньше хода "х" резервуара 1, при этом сечение "в" на фиг.1 приходится на жесткий участок колена 10, а на фиг.2 и 3 — на эластичный. Кроме того, сечение "в" расположено выше уровня жидкости в резервуаре 1 на расстояние "д", которое больше диаметра переливной трубки. В свою очередь уровень жидкости в резервуаре 1 поддерживается регулятором 12 на высоте

"е", т.е, в исходном поло>кении выше краев мерной емкости 5, Устройство работает следующим образом, В исходном положении расходный резервуар 1 находится вверху, уровень жидкости в нем "е" выше края "а" мерной емкости 5 и на "д" ниже сечения "в" колена трубки 10, бутылка установлена на основании 3 под выходным концом переливной трубки.

Для выдачи дозы в полость под поршнем пневмопривода 13 через пневмоклапан подается сжатый воздух и резервуар начинает движение вниз. Горлышко бутылки ориентируется колокольчиком относител ьно колена трубки 10. уровень жидкости в резервуаре 1 опускается ниже края мерной емкости 5, т.е, отмеряется доза. Также движется вниз относительно мерной емкости 5 колено трубки 10, жестко связанное с резервуаром 1, и его сечение "в", которое благодаря предлагаемому расположению эластичного участка 8 через некоторое время опускается ниже края "а", создавая условия для зарядки переливной трубки беэ перегиба участка 8 и без повышения давления в резервуаре 1.

Когда сечение "в" опускается на диаметр ниже края "а", сифон переливной трубки заря>кается и отмеренная доза начинает выдаваться в тару, B предлагаемом устройстве сечение "в" переливной трубки находится выше, а затем ниже края "а" мерной емкости 5, и при опускании резервуара вслед эа отмериванием дозы происходит автоматически запитка сифона переливной трубки и выдача дозы. Подача сжатого воздуха в резервуар и его герметизация не требуются, По мере опускания резервуара 1 мерная емкость 5 выходит из жидкости, уроэень ее снижается по сравнению с исходным "е", что приводит к работе регулятора 12 и восстановлению уровня "е".

В нижнем положении резервуара 1 происходит реверсирование привода 13 конечным пневмоклапаном и начинается замедленное возвращение устройства в исходное верхнее положение, заполнение резервуара 1 продолжается.

Таким образом, выдача дозы производится во время движения вниз с момента опускания сечения "в" сифона переливной трубки ниже края "а" и во время подъема до момента разрыва сифона. Для нормальной работы разрыв сифона переливной трубки должен произойти до момента достижения уровнем жидкости резервуара 1 края "а" емкости 5, т.е. до начала следующего заполнения емкости. Это достигается соответствующим подбором следующих параметров: гидравлического сопротивления системы истечения, скоростей заполнения и дви ения резервуара, которые в свою очередь зависят от варианта исполнения, конструктивных размеров и материала переливной трубки, свойств жидкости и технических требований к устройству (производительности, длины хода, диаметра горловины тары).

В верхнем положении пневмопривод 13 отключается конечным пневмоклапаном.

Спустя некоторое время после выдачи дозы и разрыва сифона переливной трубки уро1813067

9 8 о

Фиг.2 иг.5

Составитель Ю.Тюлин

Техред M.Ìîðãåíòàë Корректор М, Ткач

Редактор

Заказ 1588 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина. 101 вень в резервуаре 1 достигает края емкости

5, она заполняется, и все элементы принимают исходное положение.

Цикл повторяется после удаления заполненной бутылки при очередном срабатывании пневмоклапана наличия тары.

Предлагаемое устройство по сравнению с прототипом более простой и надежной конструкции, т,к. зарядка сифона осуществляется автоматически в нужный момент при движении расходного резервуара вниз, и для его работы не нужны системы подачи сжатого воздуха с элементами управления и герметизация резервуара, решать которую надежно с ростом производительности становится сложно.

Формула изобретения

Устройства для розлива жидкости, содержащее основание. смонтированный на нем с воэможностью возвратно-поступательного перемещения по вертикали расходный резервуар и расположенную в нем неподвижную мерную емкость и сообщен5 ную с ней изогнутую переливную трубку с коленами разной длины, имеющую эластичный участок, при этом колено трубки большей длины неподвижно соединено с резервуаром, о т л и ч а ю щ е е с я тем, что.

10 с целью повышения надежности и упрощения конструкции, меньшее колено переливной трубки расположено вне мерной емкости ниже ее края, место соединения его с эластичным участком расположено ниже

15 края емкости на величину не менее диаметра переливной трубки, а расстояние от верхней точки изогнутого участка переливной трубки до края мерной емкости при верхнем положении резервуара не более его хода.
