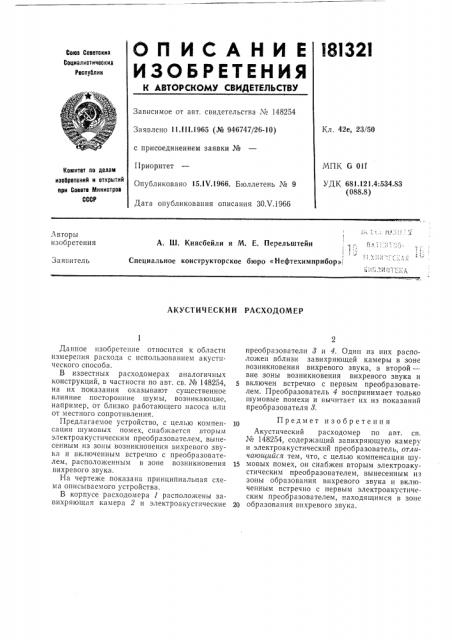

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I8I32I
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства М 148254
Заявлено 11.ill.1965 (№ 946747/26-10) с присоединением заявки №
11риоритет
Опубликовано 15.1Ч.1966. Бюллетень № 9
Дата опубликования описания ЗО.Ч.1966
Кл. 42е, 23/50
NrIK G 01f
УДК 681.121.4:534.83 (088.8) Комитет по делам изооретеиий и открытий ори Совете Министров
СССР
Лвторы изобретения
А. Ш. Киясбейли и M. E. Перельштейн
Специальное конструкторское бюро «Нефтехимприбор», Заяьитель
АКУСТИЧ ЕСКИЙ РАСХОДОМЕР
Данное изобретение относится к области измерения расхода с использованием акустического способа.
В известных расходомерах аналогичных конструкций, в частности по авт. св. № 148254, на их показания оказывают существенное влияние посторонние шумы, возникающие, например, от близко работающего насоса илн от местного сопротивления.
Предлагаемое устройство, с целью компенсации шумовых помех, снабжается вторым электроакустическим преобразователем, вынесенным из зоны возникновения вихревого звука и включенным встречно с преобразователем, расположенным в зоне возникновения вихревого звука, На чертеже показана принципиальная схема описываемого устройства.
В корпусе расходомера 1 располохкены завихряющая камера 2 и электроакустнческие преобразователи 8 и 4. Один нз них расположен вблизи завихряющей камеры в зоне возникновения вихревого звука, а второй— вне зоны возникновения вихревого звука и включен встречно с первым преобразователем. Преобразователь 4 воспринимает только шумовые помехи и вычитает «х из показаний преобразователя 8.
Предмет изобретения
Акустический расходомер по авт. св. № 148254, содержащий завихряющую камеру и электроакустический преобразователь, отличающийся тем, что, с целью компенсации шу15 мовых помех, он снабжен вторым электроакустическим преобразователем, вынесенным из зоны образования вихревого звука и включенным встречно с первым электроакустическим преобразователем, находящимся в зоне
20 образования вихревого звука.
