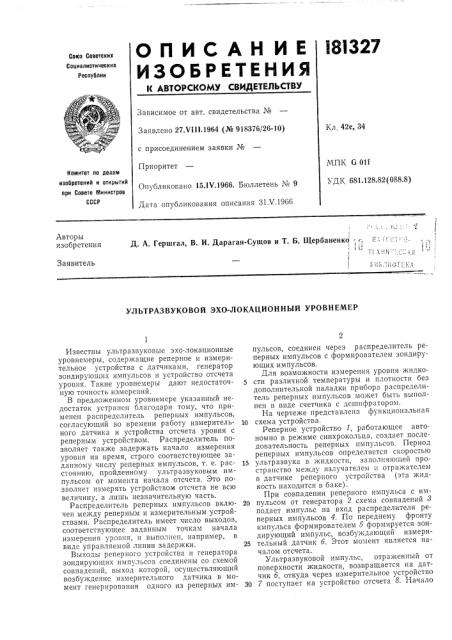

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.Ч11 I.1964 (№ 918376/26-10) с присоединением заявки №

Приоритет

Опубликовано 15.1Ч.1966. Бюллетень ¹ 9

Дата опубликования описания 31 V.19áá

Кл. 42е, 34

МПК б 01 f

ЧДК 681 128 82(О88 8) Комитет по делам изобретений и открытий при Совете слинистров

СССР!

1.:, г- .:

Д. А. Гершгал, В. И. Дараган-Сущов и Т. Б. Щербаненко, . и. . г. г;;- .,т: !

U !

1,. ;;.;,, 0 т, .

Авторы изобретения

Заявитель

УЛЬТРАЗВУКОВОЙ 3ХО-ЛОКАЦИОННЫЙ УРОВНЕМЕР

Известны ультразвуковые эхо-локационные уровнемеры, содержащие реперное и измерительное устройства с датчиками, генератор зондирующих импульсов и устройство отсчета уровня. Такие уровнемеры дают недостаточную точность измерений.

В предложенном уровнемере указанный недостаток устранен благодаря тому, что применен распределитель реперных импульсов, согласующий во времени работу измерительного датчика и устройства отсчета уровня с реперным устройством. Распределитель позволяет также задержать начало измерения уровня на время, строго соответствующее заданному числу реперных импульсов, т. е. расстоянию, пройденному ультразвуковым импульсом от момента начала отсчета. Это позволяет измерять устройством отсчета не всю величину, а лишь незначительную часть.

Распределитель реперных импульсов включен между реперным и измерительным устройствами. Распределитель имеет число выходов, соответствующее заданным точкам начала измерения уровня, и выполнен, например, в виде управляемой линии задержки.

Выходы реперного устройства и генератора зондирующих импульсов соединены со схемой совпадений, выход которой, осуществляющий возбуждение измерительного датчика в момент генерирования одного из реперных импульсов, соединен через распределитель реперных импульсов с формирователем зондирующих импульсов.

Для возможности измерения уровня жидко5 сти различной температуры и плотности без дополнительной наладки прибора распределитель реперных импульсов может быть выполнен в виде счетчика с дешифратором.

На чертеже представлена функциональная

10 схема устройства.

Реперное устройство 1, работающее автономно в режиме синхрокольца, создает последовательность реперных импульсов. Период реперных импульсов определяется скоростью

l5 ультразвука в жидкости, заполняющей пространство между излучателем и отражателем в датчике реперного устройства (эта жидкость находится в баке).

При совпадении реперного импульса с им20 пульсом от генератора 2 схема совпадений 8 подает импульс на вход распределителя реперных импульсов 4. По переднему фронту импульса формирователем 5 формируется зондирующий импульс, возбуждающий измери25 тельный датчик б. Этот момент является началом отсчета.

Ультразвуковой импульс, отраженный от поверхности жидкости, возвращается на датчик б, откуда через измерительное устройство

30 7 поступает на устройство отсчета 8. Начало

181327

Предмет изобретения

Составитель В. П. Тимофеев

Редактор Л. В. Калашникова Техред А. A. Камышникова Корректоры: Л. Е. Марисич и О. Б. Тюрина аказ 1282/11 Тираж 1200 Формат бум. 80;к, 90 /з Объем О,!6 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1з

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д 2 работы устройства отсчета задерживается на определенное число реперных импульсов в зависимости от того, к какому из выходов 9 распределителя оно подключено.

1, Ультразвуковой эхо-локациопный уровнемер для измерения уровня жидкости, содержащий реперное и измерительное устройства с датчиками, генератор зондирующих импульсов, устройство отсчета уровня, соединенное с измерительным устройством, отличающийся тем, что, с целью повышения точности, согласования во времени работы реперного устройства, измерительного датчика и устройства отсчета, между реперным и измерительным устройствами включен распределитель реперных импульсов с числом выходов, соответствующим заданным точкам начала измерения уровня, выполненный, например, в виде управляемой линии задержки.

2. Уровнемер по п. 1, отличающийся тем, что выходы реперного устройства и генерато5 ра зондирующих импульсов соединены со схемой совпадений, выход которой, осуществляющий возбуждение измерительного датчика в момент генерирования одного из реперных импульсов, соединен через распределитель ре10 перных импульсов с формирователем зондирующих импульсов.

3. Уровнемер по пп. 1 и 2, отличающийся тем, что, с целью измерения уровня жидкости различной температуры и плотности без до15 полнительной наладки приборов, распределитель реперных импульсов выполнен в нем в виде счетчика с дешифратором.

4. Уровнемер по п. 3, отличающийся тем, что распределитель реперных импульсов выпол20 нен в виде регистра сдвига.
