Реферат



Изобретение относится к средствам индивидуальной защиты органов слуха. Целью изобретения является улучшение удобства использования противошумных вкладышей. Противошумный вкладыш представляет собой звукоизолирующие элементы в виде капсул 1 из эластичного материала, заполненных жидкостью 2, которые соединены между собой эластичной трубкой 3, имеющей полость 4 и регулировочное устройство 7, закрепленное на дугообразном оголовье 5 обжимными скобами б. Обжимная скоба 6 имеет отверстие с резьбой под регулировочный винт 7, вворачивая который, прижимной планкой 8 сжимают полость 4, вытесняя жидкость 2 в звукоизолирующие элементы. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 61 F 11 /08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) МИЯЕ|

ОПИСАНИЕ ИЗОБРЕТЕНИ пдв- " .«m:

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4851179/14 (22) 18,07.90 (46) 07,05,93.Бюл.¹ 17 (75) Н.Ф.Рысев и В.К,Арцибашев (56) Авторское свидетельство СССР ¹

316448, кл. А 61 P 11/02, 1971, (54) ПРОТИВОШУМНЫЙ ВКЛАДЫШ (57) Изобретение относится к средствам индивидуальной защиты органов слуха. Целью изобретения является улучшение удобства использования противошумных вкладышей.

Противошумный вкладыш представляет са.... Ы„„1813431 А1 бой звукоизолирующие элементы в виде капсул 1 из эластичного материала, заполненных жидкостью 2, которые соединены между собой эластичной трубкой 3, имеющей полость 4 и регулировочное устройство

7, закрепленное на дугообразном оголовье

5 обжимными скобами 6. Обжимная скоба 6 имеет отверстие с резьбой под регулировочный винт 7, вворачивая который, прижимной планкой 8 сжимают полость 4, вытесняя жидкость 2 в звукоизолирующие элементы.

1 ил.

1813431

Изобретейие относится к средствам индивидуальной защиты органа слуха, Составитель Н.Рысев

Техред M.Ìîðãåíòàë Корректор А.Обручар

Редактор

Заказ 1795 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Цель изобретения — улучшение удобства использования противошумных вкладышей.

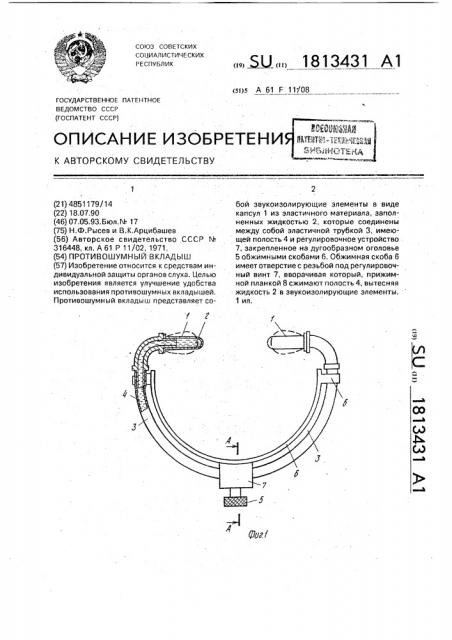

На фиг,1 представлен общий вид противошумного вкладыша; на фиг.2 — сечение А-А на фиг,1.

Противошумный вкладыш представляет собой звукоизолирующие элементы в виде капсул 1 из эластичного материала, заполненных жидкостью 2, которые соединяются между собой эластичной трубкой 3, имеющей полость 4 и регулировочные устройства

5, закрепленное на дугообразном оголовье

6, обжимными скобами. В средней части на дугообразном оголовье 6 обжимная скоба 7 имеет отверстие с резьбой под регулировоч-. ный винт 5, вворачивая который, прижимной планкой 8 сжимают полость 4. вытесняя жидкость 2 в звукоизолирующие элементы

Работает устройство следующим образом.

Для пользования, разжимая дугообразное оголовье 6, капсулы элементов 1 уста5 навливают в наружный слуховой канал.

Вращая винт 5, прижимной планкой 8 выдавливают жидкость 2 из полости 4 в капсулы.

Увеличиваясь в диаметре капсула плотно прилегает к стенкам слухового канала, изолируя слуховой аппарат уха от шума .

Формула изобретения

Противошумный вкладыш, состоящий из оголовья„двух эластичных вкладышей, закрепленных на оголовье, о т л и ч а ю щ и йс я тем, что, с целью улучшения удобства использования, вкладыши взаимосвязаны между собой эластичной магистралью, закрепленной на оголовье и заполненной

20 жидкостью, а устройство регулировки давления — одно на оба вкладыша и выполнено в виде обжимной скобы, прижимной планки с регулировочным винтом.
