Реферат



Использование: машиностроение, преимущественно в технологии изготовления металлорежущих инструментов. Сущность изобретения: повышение стойкости режущего инструмента за счет равномерного износа режущей кромки лезвия, которую получают изготовлением режущей кромки лезвия с переменным задним углом режущего инструмента в соответствии с характером износа лезвия, 4 ил.

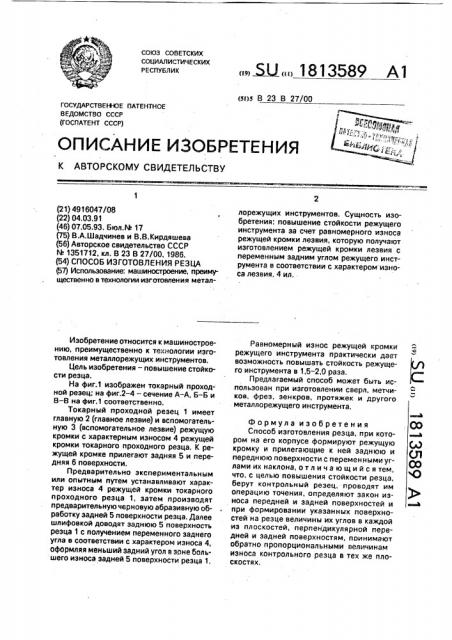

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 В 27/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4916047/08 (22) 04.03.91 (46) 07.05.93. Бюль 17 (75) В.А»Шадчинев и В.В.Кирдяшева (56) Авторское свидетельство СССР

М 1351712, кл. В 23 В 27/00, 1986. (54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗЦА (57) Использование: машиностроение, преимущественно в технологии изготовления металИзобретение относится к машиностроеwe, преимущественно к технологии изготовления металлорежущих инструментов.

Цель изобретения — повышение стойкости резца.

На фиг.1 изображен токарный проходной резец; на фиг.2-4 — сечение А — А, Б — Б и

 — В на фиг.1 соответственно.

Токарный проходной резец 1 имеет главную 2 (главное лезвие) и вспомогательную 3 (вспомогательное лезвие) режущую кромки с характерным износом 4 режущей кромки токарного проходного резца. К режущей кромке прилегают задняя 5 и передняя 6 поверхности, Предварительно экспериментальным или опытным путем устанавливают характер износа 4 режущей кромки токарного проходного резца 1, затем производят предварительную черновую абразивную обработку задней 5 поверхности резца. Далее шлифовкой доводят заднюю 5 поверхность резца 1 с получением переменного заднего угла в соответствии с характером износа 4, оформляя меньший задний угол в зоне большего износа задней 5 поверхности резца 1.

„„5Ц „„1813589 А1 лорежущих инструментов. Сущность изобретения: повышение стойкости режущего инструмента за счет равномерного износа режущей кромки лезвия, которую получают изготовлением режущей кромки лезвия с переменным задним углом режущего инструмента в соответствии с характером износа лезвия. 4 ил.

Равномерный износ режущей кромки режущего инструмента практически дает воэможность повышать стойкость режущего инструмента в 1 5-2,0 раза.

Предлагаемый способ может быть использован при изготовлении сверл, метчиков, фрез, зенкров, протяжек и другого металлорежущего инструмента.

Формула изобретения

Способ изготовления резца, при котором на его корпусе формируют режущую кромку и прилегающие к ней заднюю и переднюю поверхности с переменными углами их наклона, отличающийся тем, что, с целью повышения стойкости резца, берут контрольный резец, проводят им операцию точения, определяют закон износа передней и задней поверхностей и при формировании указанных поверхностей на резце величины их углов в каждой из плоскостей, перпендикулярной передней и задней поверхностям, поинимают обратно пропорциональными величинам износа контрольного резца в тех же плоскостях.

1813589

Составитель В. Щадчинев

Редактор Т. Иванова Техред M.Mîðråíòàë Корректор Н. Гунько

Заказ 1802 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
