Реферат



Использование: в обработке металлов резанием, в частности для тонкого растачивания отверстий. Сущность изобретения: упругое устройство точной настройки резца выполнено в виде двух фланцев Ги 3, соединенных хвостовиком 2 резцедержателя б, расположенного вдоль оси фланцев. На фланцах имеются шесть отверстий для винтов, три из которых выполнены на одном фланце резьбовыми отверстиями 5, а на другом - ступенчатыми 7, 9, 11. При этом ось одного из трех отверстий, например 9, расположена в одной плоскости с вершиной резца 10, а оси двух других, например 7 и 11, симметричны оси первого. Винт 12, проходящий через отверстие 9, при взаимодействии с резьбовым отверстием 5 деформирует хвостовик 2 резцедержателя б, а два других винта 12, проходящих через отверстия 7,11, играют роль опорных, предотвращая самоотвинчивание винта 12, установленного в отверстий 9, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (я)з В 23 В 29/03

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4945684/18 (22) 17.06.91 (46) 07.05.93. Бюл. hh 17 (71).Горьковский автомобильный завод (72) Е.И.Брагин, В.Н.Кошелев и Е.A.Ïîïîâ (56) Авторское свидетельство СССР

М 460119, кл. В 23 В 29/034, 1975. (54) ГАСТОЧНАЯ ОПРАВКА (57) Использование: в обработке металлов резанием, в частности для тонкого растачивания отверстий. Сущность изобретения: упругое устройство точной настройки резца выполнено в виде двух фланцев 1 и 3, соединенных хвостовиком 2 резцедержателя 6, расположенного вдоль оси фланцев. На

<„>59<„> 1813594 А1 фланцах имеются шесть отверстий для винтов, три из которых выполнены на одном фланце резьбовыми отверстиями 5, а на другом — ступенчатыми 7, 9, 11. При этом ось одного из трех отверстий, например 9, расположена в одной плоскости с вершиной резца 10, а оси двух других, например 7 и 11, симметричны оси первого. Винт 12, проходящий через отверстие 9, при взаимодействии с резьбовым отверстием 5 деформирует хвостовик 2 резцедержателя 6, а два других винта 12, проходящих через отверстия 7, 11, играют роль опорных, предотвращая самоотвинчивание винта 12, установленного в отверстии 9. 3 ил.

1813594

Изобретение относится к обработке металлов резанием, в частности к инструменту для тонкого растачивания отверстий, Целью изобретения является упрощение конструкции и повышение ее жесткости.

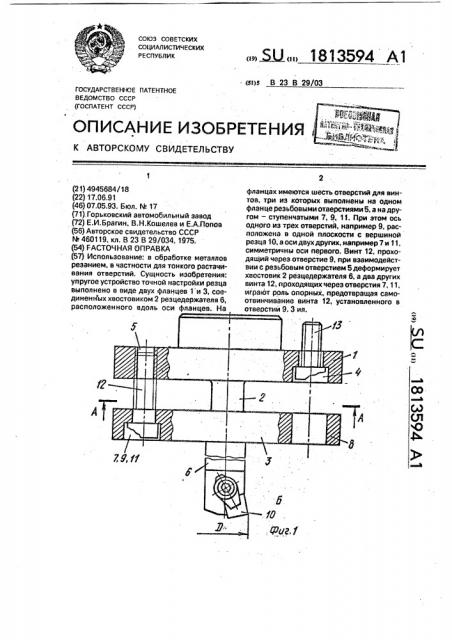

На фиг. 1 изображена предлагаемая оправка; на фиг. 2 — вид Б на фиг. 1; на фиг, 3. — разрез А-А на фиг. 1.

Оправка выполнена следующим образом. Два фланца 1 и 3 соединены хвостовиком 2 реэцедержателя 6, расположенного вдоль оси фланцев. На фланце 1 (фиг. 1 и 3) выполнены три равномерно расположенные крепежные отверстия 4. чередующиеся с тремя резьбовыми регулирующими отверстиями 5. На фланце 3 выполнены оппозитна отверстиям 5 ступенчатые отверстия 7, 9, 11 для прохождения регулирующих винтов

12, и оппозитно крепежным отверстиям 4, гладкие отверстия 8 (фиг. 1 и 2) для прохождения крепежных винтов 13. Ось регулирующега отверстия 9 расположена в одной плоскости с вершиной резца 10, а оси двух других регулирующих отверстий 7, 11 симметричны оси отверстия 9, Оправка работает следующим образом.

Резец или режущая пластина 10 жестко устанавливается и окончательно закрепляется в корпусе оправки с необходимым размером D растачиваемого отверстия.

Оправка посредством фланца 1 и отверстий

4 закрепляется на шпинделе станка винтами 13 окончательно, Точная настройка оправки на станке осуществляется следующим образом. Винт

12проходящий через регулирующее отверстие 9 при ввинчивании и вывинчивании в резьбовое отверстие 5,деформирует хвостовик 2 резцедержателя б,несущего резец 10.

Два других винта 12, проходящих через два других регулирующих отверстия 7, 11, игра- ют роль опорных для предотвращения самоотвинчивания винта, проходящего через отверстие 9, и роль регулирующих, обеспе"0 чивая повышенную точность настройки резца 10 на размер D после пробных проходов резца 10. Выполнение уп ругого устройства в виде двух фланцев, соединенных хвостовиком, упрощает конструкцию оправки, при

"5 этом равномерно расположенные регулировочные винты, где ось одного находится в одной плоскости с вершиной резца, а оси двух других выполнены симметрично относительно первой обеспечивают точность ре20 гулировки и жесткость конструкции.

Формула изобретения

Расточная оправка с упругим устройством точной настройки резца, установленного в реэцедержателе, отл ича ю ща я с я тем, что, с целью упрощения конструкции, указанное устройство выполнено в виде двух фланцев, соединенных хвостовиком резцедержателя, расположенного вдоль оси фланцев, на которых расположены

30 шесть отверстий для винтов, три из которых, чередующиеся с другими. выполнены на одном фланце резьбовыми, а на другом ступенчатыми, при этом ось одного из упомянутых трех отверстий расположена в

35 одной плоскости с вершиной резца, а оси двух других симметричны оси первого, 1813594
