Отсек кассетной установки

Отсек кассетной установки

Иллюстрации

Показать все

Реферат



Использование: в кассетных установках при изготовлении железобетонных изделий с проемами. Устройство содержит проеморбразователь в виде корпуса и рычажную систему. Корпус проемообразователп связан с помощью шарнирных рычагов, с одной стороны -с вертикальной осью, установленной а направляющие втулки, закрепленные на неподвижных стенках, и с другой стороны , с одной из втулок, а вертикальная Ось снабжена пружиной и контактирует с упором , имеющим скос и расположенным на ; подвижной стенке установки, что дает возможность перемещать проемообразовзталь при движении подвижного листа установки. По периметру корпуса проемообразователя установлена герметизирующая прокладка. 1 з.п.ф-лы, 3 ил. ;

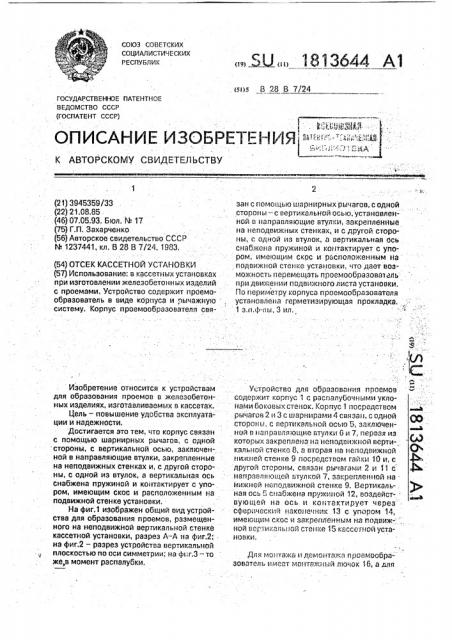

СО1ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Б U 181 3644А1 (51)5 В 28 В 7/24

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

1 . К1,йй1ййjq

ОПИСАНИЕ ИЗОБРЕТЕНИЯ: """ - ""

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 3945359/33 (22) 21.08.85 (46) 07.05.93. Бюл. М 17 (75) Г.П. Захарченко (56) Авторское свидетельство СССР

N. 1237441, кл. В 28 В 7/24, 1983. (54) ОТСЕК КАССЕТНОЙ УСТАНОВКИ (57) Использование; в кассетных установках при изготовлении железобетонных изделий с проемами. Устройство содержит проемообразователь в виде корпуса и рычажную систему. Корпус проемообразователл свяИзобретение относится к устройствам для образования проемов в железобетонных изделиях, изготавливаемых в кассетах.

Цель — повышение удобства зксплуатации и надежности.

Достигается зто тем, что корпус связан с помощью шарнирных рычагов, с одной стороны, с вертикальной осью, заключенной в направляющие втулки, закрепленные на неподвижных стенках и, с другой стороны, с одной из втулок, а вертикальная ось снабжена пружиной и контактирует с упором, имеющим скос и расположенным на подвижной стенке установки.

На фиг.1 изображен общий вид устройства для образования проемов, размещенного на неподвижной вертикальной стенке кассетной установки, разрез А-А на фиг.2; на фиг.2 — разрез устройства вертикальной плоскостью по оси симметрии; на ф11г,3 — то же,в момент распалубки. зан с помощью шарнирных рычагов, с одной стороны — с вертикальной осью, установленной в направляющие втулки, закрепленные на неподвижных стенках, и с другой стороны, с одной из втулок, а вертикальная ось снабжена пружиной и контактирует с упором, име1ощим скос и расположенным на подвижной стенке установки, что дает возможность перемещать проемообразователь при движении подвижного листа установки.

По периметру корпуса проемообразователя установлена герметизирующая прокладка.

1 з.п.ф-лы, 3 ил.

Ф

° к

Устройство для образования проемов содержит корпус 1 с распалубочными уклонами боковых стенок. Корпус 1 посредством рычагов 2 и 3 с шарнирами 4 связан, с одной СО. стороны, с вертикальной ось1о 5, закл1оченной в направляющие втулки 6 и 7, первая из которых закреплена на неподвижной вертикальной стенке 8, а»а неподвижной нихсней стенке 9 Г1осредством Гайки 10 и, с 4- -" другой стороны, связан рычагами 2 и 11 с фь направляющей втулкой 7, закрепленной на .

Еижнси нонодеюкнои стенке 9. Вертикенк-. )ни ная ось ":. снабжена пружиной 12, воздейст- . вующей на ось и контактирует через сферический наконечник 13 с упором 14, имеющим скос и закрепленным на подвиж- ной 11 .l. 1 l альпой стенке 15 кассетной становки, Для мо: Ггажа и демонтажа проемообразователь имеет монтаж11ый лю !Ок 16, а ллп

1813644 герметизации прокладку 17, расположенную по периметру, Устройство работает следующим образом, Для установки праемообразователя на неподвижной стенке 8, к ней и нижней неподвижной стенке 9 закрепляют направляющие втулки 6 и 9 (например с помощью резьбового соединения) с заключенной в них вертикальной осью 5 и закрепленными на оси 5 и на направляющей втулке 7 рычагами 3,2 и 11 посредством шарниров 4.

Затем на небольшом расстоянии от неподвижной вертикальной стенки на нижнюю неподвижную стенку 9 устанавливают проемообразователь и закрепляют рычаг 2 к проемообраэователю 1 через монтажный лючок 16 посредством шарнира 4. После этого стенки кассетной установки 8 и 15 сплачивают. При этом упор 14 со скосом воздействует на подпружиненную ось 5 и она продвигается в направляющих вверх. В результате рычаг 3, закрепленный на оси 5, продвигаясь вместе с осью, воздействует на рычаги 11 и 2, соединенные с ним и проемообраэователем 1 посредством шарнира 4,и продвигает проемообраэователь к неподвижной вертикальной стенке кассетной установки, при этом герметиэирующая прокладка предохраняет устройство от попадания цементного "молочка" внутрь.

Устройство готово к работе и подают строительную смесь в отсек.

После окончания процесса формования и твердения строительной смеси подвижную стенку кассетной установки начинают отводить.

При этом упор со скосом также отходит и вертикальная ось 5, под воздействием пружины 12 передвигается вниз, перемещая закрепленный на ней рычаг 3, который, воздействуя на шарнирно закрепленные рычаги 11 и 2, последний из которых укреплен на проемообраэователе 1, отодвигает проемообразователь 1 от неподвижной стенки, при этом его стенки отрываются от изделия и происходит распалубка. После распалубки изделие поднимают и извлекают из отсека.

Затем стенки кассетной установки вновь сплачивают. При этом проемообразователь придвигается к неподвижной стенке и устройство готово к работе. Такое выполнение устройства обеспечивает автоматизм распалубки и установки проемообразователя, не требует крановых операций, не требует установки и закрепления проемообразователя перед каждым формованием, т.е. снижает трудоемкость обслуживания устройства.

Для переоснащения отсека кассетной установки устройство выполнено с воэможностью его демонтажа. Для этого при ото"0 двинутой подвижной стенке кассетной установки через монтажный лючок 16 проемообразователя отсоединяют рычаг 2, закрепленный на нем, от рычагов 3 и 11. Затем проемообразователь извлекают из отсека и

"5 отсоединяют рычажный механизм с рычагами 11 и 3, и осью 5, открепляя нижнюю направляющую втулку 7, отвернув гайку 10 и открепляют верхнюю направляющую втулку 6. После извлечения проемообраэо20 вателя и рычажной системы, отсек может использоваться на любой другой вид изделия.

Формула изобретения

1.Отсек кассетной установки, содержа25 щий неподвижную и подвижную тепловые стенки с бортоснасткой в виде боковых и нижнего бортов, проемообразователь, механизм распалубки в виде вертикальной оси, установленной в направляющих втулках, укрепленных на неподвижной стенке, двух рычагов, шарнирно соединенных между собой, с вертикальной осью и с неподвижной стенкой, кронштейн, закрепленный на подвижной стенке, о т л и ч а ю. шийся

35 тем, что, с целью повышения удобства в эксплуатации и надежности, механизм распалубки снабжен рычагом, шарнирно соединенным одним концом с внутренней поверхностью пустотообразователя, а

40 другим — с общим шарниром рычагов, и расположен внутри корпуса пустотообразователя, вертикальная ось подпружинена и выполнена со сферическим наконечником, кронштейн — в виде упора со скосом распо45 ложен под нижним бортом и контактирует со сферическим наконечником, при этом проемообразователь расположен на нижнем борту с возможностью горизонтального перемещения, 50 2.Отсек по п.1, отл и ч а ю шийся тем, что, с целью расширения технологических возможностей, элементы механизма распалубки выполнены съемными, а проемообразователь имеет лючок, 1813644

1813644

1813644
