Реферат



Использование: изобретение относится к изготовлению пластмассовых деталей из мелкодисперсных слабосыпучих термореактивных пресс-порошков на червячных литьевых машинах. Сущность изобретения: загрузочный бункер содержит корпус 1 с боковымм стенками 2 и механизм сводообрушения, включающий закрепленную на стенке 2 трубу (броню) 3 и расположенный в ней с возможностью вращения гибкий рабочий орган, выполненный в виде проволочного вала 4 из стального троса. Нижний конец 5 вала 4 выступает из трубы 3 для контактирования с материалом 6 и изогнут зигзагообразно или по спирали. Вал 4 приводится во вращение от двигателя 7. Изобретение позволяет упростить конструкцию бункера и расширить его технологические возможности путем обеспечения разрушения сводов на труднодоступных участках.1 ил. со G

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 0 88/68

ГОСУДАРСТВЕНЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Яг ц(1Я. ДД

4 & J g Q f

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

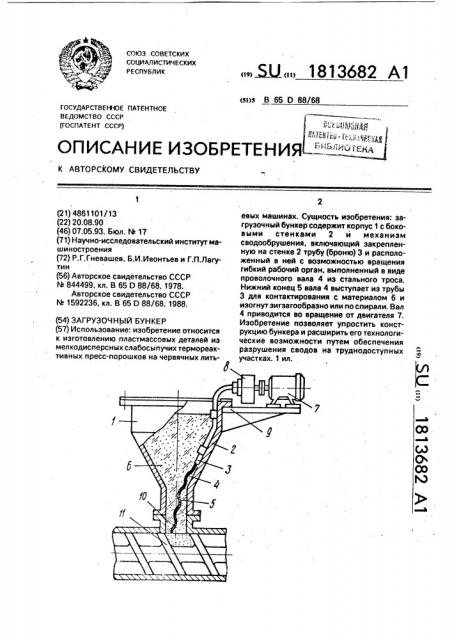

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4861101/13 (22) 20.08.90 (46) 07.05.93. Бюл. N 17 (71) Научно-исследовательский институт машиностроения (72) P.Ã.Ãíåâàøåà, Б.И.Ивонтьев и Г.П.Лагутин (56) Авторское свидетельство СССР

М 844499, кл. В 65 0 88/68, 1978.

Авторское свидетельство СССР

М 1592236, кл. В 65 D 88/68, 1988. (54) ЗАГРУЗОЧНЫЙ БУНКЕР (57) Использование: изобретение относится к изготовлению пластмассовых деталей из мелкодисперсных слабосыпучих термореактивных пресс-порошков на червячных лить„„Я2„„1813682 А1 евых машинах. Сущность изобретения; загрузочный бункер содержит корпус 1 с боковыми стенками 2 и механизм сводообрушения, включающий закрепленную нэ стенке 2 трубу(броню) 3 и расположенный в ней с возможностью вращения гибкий рабочий орган, выполненный в виде проволочного вала 4 из стального троса.

Нижний конец 5 вала 4 выступает из трубы

3 для контэктирования с материалом 6 и изогнут зигзагообразно или по спирали. Вал

4 приводится во вращение от двигателя 7.

Изобретение позволяет упростить конструкцию бункера и расширить его технологические возможности путем обеспечения разрушения сводов нэ труднодоступных участках. 1 ил.

1813682

Нижний конец 5 вала 4 проходит внутрь цилиндра 10 червяка 11 литьевой машины.

Загрузочный бункер работает следующим образом.

Гибкий рабочий орган, выполненный в виде проволочного вала 4 из стального троса с изогнутым зигзагообразно или по спирали нижним концом 4, описывает этим концом при вращении в загрузочной воронке и цилиндре 1.0 произвольные траектории, препятствуя тем самым образованию там сводов и слеживанию материала.

Составитель Г.Сырбу

Техред M,Ìoðãåíòàë

Корректор А.Козориэ

Редактор Л.Волкова

Заказ 1807 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбййат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к изготовлению пластмассовых деталей из мелкодисперсных слабосыпучих термореактивных пресспорошков на червячных листьевых машинах, может найти применение на любом предприятии, где занимаются перера-. боткой пластмасс.

Целью изобретения является упрощеwe конструкции и расширение технологических возможностей путем обеспечения разрушения сводов на труднодоступных участках, что гарантирует непрерывное заполнение пресс-порошком межвиткового пространства загрузочной зоны червяка литьевой машины. 15

На чертеже изображен загрузочный бункер.

Загрузочный бункер преимущественно для литьевых машин содержит корпус 1 с наклонным боковыми стенками 2 и меха- 20 низм сводообрушения, включающий неподвижную трубу (броню) 3 и расположенный в ней с возможностью вращения гибкий орган, выполненный в виде проволочного вала

4 из стального троса. Нижний трос 5 вала 4 выступает иэ трубы 3 для контактирования с материалом 6 и изогнут зигзагообразно или по спирали. Труба 3 укреплена на боковой стенке 2. Вал 4 приводится во вращение от мотор-редуктора или двигателя 7 с редук- 30 тором 8, установленного на подставке 9.

Формула изобретения

Загрузочный бункер, преимущественно к литьевым машинам, содержащий корпус с наклонными боковыми стенками и механизм сводообрушения, включающий неподвижную трубу и расположенный в ней с возможностью вращения гибкий рабочий орган, нижний конец которого выступает из трубы для контактирования с материалом, отличающийся тем, что, с целью упрощения конструкции и расширения технологических возможностей путем обеспечения разрушения сводов на труднодоступных участках, гибкий рабочий орган выполнен из стального троса. а его нижний конец изогнут зигзагообразно или по спирали, при этом труба укреплена на боковой стенке.
