Протектор для защиты металлоконструкции от коррозионного действия агрессивной среды

Протектор для защиты металлоконструкции от коррозионного действия агрессивной среды

Иллюстрации

Показать все

Реферат



Использование: защита металлоконструкции от коррозионного действия агрессивной среды. Сущность изобретения: протектор включает разрушаемый пластинчатый сменный элемент. Новым в протекторе является то, что сменный элемент 2 имеет произвольную форму с отверстиями в виде усеченного конуса, заполненного магнитным вкладышем 3, и снабжен изоляционными прокладками 4, одна - расположена вдоль поверхности меньшего диаметра усеченного конуса сменного элемента протёктора, а другая - вдоль наружной поверхности вкладыша, кроме того протектор снабжен съемным рычажным подьемником, выполненным, например, в виде скобы, концы которой введены в сквозное отверстие , выполненное вдоль оси сменного элемента протектора. 1 з.п.ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1() ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Я2ьйИ

ERA

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4868388/26 (22) 21.09.90 (46) 07.05.93, Бюл. М 17 (71) Центральный научно-исследовательский и проектный институт "Тайфун" (72) В.Н.Осипов (56) Авторское свидетельство СССР

N 1198371, кл, F 28 F 19/00, 1984.

Патент США М 3657084, кл, С 23 F

13/00, 1972. (54) ПРОТЕКТОР ДЛЯ ЗАЩИТЫ МЕТАЛЛОКОНСТРУКЦИИ ОТ КОРРОЗИОННОГО

ДЕЙСТВИЯ АГРЕССИВНОЙ СРЕДЫ (57) Использование: защита металлоконструкции от коррозионного действия агрессивной среды. Сущность изобретения: (и)з С 23 F 13/00, F 28 F 19/02 протектор включает разрушаемый пластинчатый сменный элемент. Новым в протекторе является то, что сменный элемент 2 имеет произвольную форму с отверстиями в виде усеченного конуса, заполненйого магнитным вкладышем 3, и снабжен изоляционными прокладками 4, одна — расположена вдоль поверхности меньшего диаметра усеченного конуса сменного элемента протектора, а другая — вдоль наружной поверхности вкладыша, кроме того протектор снабжен сьемным рычажным подъемником, выполненным, например, в виде скобы, концы которой введены в сквозное отверстие, выполненное вдоль оси сменного элемента протектора. 1 з.п.ф-лы, 4 ил.

1813798

Изобретение относится к области машиностроения и может быть использовано в различных областях техники, где необходима защита металлоконструкции от коррозионного действия агрессивной среды, например в автомобилестроении.

Цель изобретения — повышение удобстsa эксплуатации, повышение эффективности работы и упрощение конструкции.

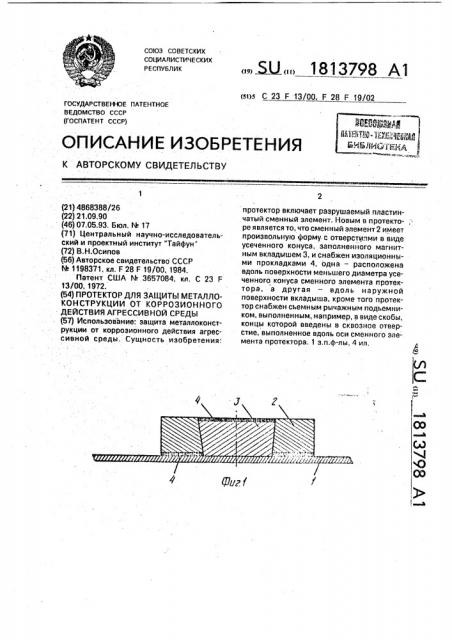

На фиг.1 и 2 изображен общий вид протектора; на фиг.3 и 4 — вариант выполнения протектора со сьемным рычажным подъемником, Протектор для защиты металлоконструкции (пластины) 1 от коррозионного действия агрессивной среды включает разрушаемый пластинчатый сменный элемент 2, который имеет произвольную форму с отверстием, например, s виде усеченного конуса, заполненного магнитным вкладышем 3, и снабжен изоляционными прокладками 4, одна расположена вдоль поверхности меньшего диаметра усеченного конуса сменного элемента 2, а другая— вдоль наружной поверхности вкладыша.

Протектор снабжен схемным рычажным подъемником 5, выполненным, например, в виде скобы, концы которой введены в отверстие 6, выполненное вдоль оси сменного элемента 2 протектора.

Устройство работает следующим образом.

Защищаемую поверхность в месте установки предлагаемого устройства очищают от следов коррозии, масла, механических загрязнений, протирают растворителем и сушат. Затем на подготовленный участок устанавливают протектор таким образом, что контакт его и защищаемой от коррозии поверхности металла осуществляется со стороны изоляционной прокладки 4. Прочный контакт обеспечивается магнитными свойствами магнитного вкладыша 3, контактирующего с поверхностью металлоконструкции (пластины) 1 через круг меньшего диаметра. Для перемещения протектора по защищаемой поверхности используют скобу 5, концы которой входят в отверстие 6, расположенное вдоль оси сменного элемента 2

° 5 протектора. Символом F обозначено место приложения усилия нажатия на ручку скобы

5, обеспечивающее отрыв или перемещение протектора по защищаемой поверхности 1.

При разрушении сменного элемента 2 про"О тектора магнитный вкладыш 3 запрессовывают в.новый сменный элемент.

Кроме того, протектор может быть установлен и профилактически на защищаемую поверхность, например с лакокрасочным

15 покрытием, и при нарушении защиты начинает работать по своему назначению, Предлагаемый протектор имеет упрощенную конструкцию, повышенную эффективность работы и удобен в эксплуатации.

20 Формула изобретения

1. Протектор для защиты металлоконструкции от коррозионного действия агрессивной среды, содержащий разрушаемый сменный электрод и элемент крепления из

25 магнитного материала, о т л и ч а ю щ и йс я тем, что, с целью повышения удобства в эксплуатации, повышения эффективности в работе и упрощения конструкции, он снабжен прокладками из изоляционного матери3О ала, электрод выполнен с отверстием, например, в виде усеченного конуса, элемент крепления — в виде вкладыша из электропроводного материала и герметично вмонтирован в отверстие электрода, причем

35 одна прокладка расположена на поверхности электрода, контактирующей с защищаемой поверхностью, а вторая — на наружной поверхности вкладыша.

2. Протектор по п.1, о т л и ч а ю щ и й40 с я тем, что, с целью обеспечения удобства перемещения по защищаемой поверхности, электрод выполнен со сквозным отверстием вдоль оси и съемным рычажным подъемником, например, в виде скобы, концы которо45 го введены в сквозное отверстие.
