Сборное железобетонное перекрытие

Сборное железобетонное перекрытие

Иллюстрации

Показать все

Реферат



Назначение: изобретение относится к строительству и может быть использовано при возведении многоэтажных зданий, например каркэсно-панельных. Сборное железобетонное перекрытие включает ребристые плиты, установленные по двум противоположным коротким сторонам на ригели, элементы усиления, выполненные в виде стяжных и пространственных армирующих устройств, и бетон омоноличивания. В продольных ребрах каждой плиты с шагом по их длине, равным частоте, расположения поперечных реоер, у рабочей арматуры и перпендикулярно к ней сделаны отверстия. Стяжные устройства объединяют попарно продольные ребра смежных плит путем пропуска через соосные отверстия в них. Пространственные армирующие устройства установлены в верхней зоне пазов между смежными ребристыми плитами. 4 ил.

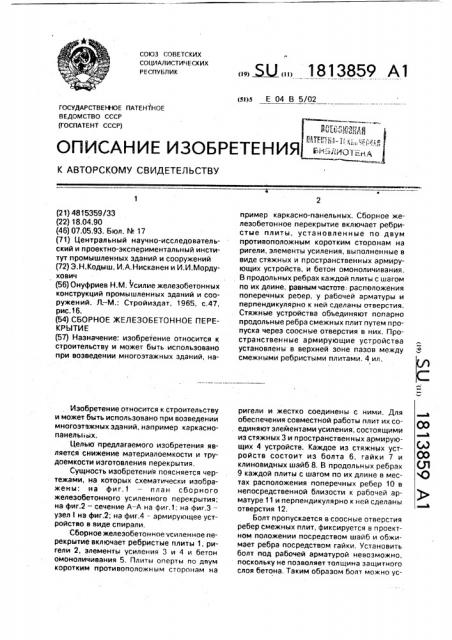

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 В 5/02

ГОСУДАРСТВЕННОЕ IlATEHlHOE

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4815359/33 (22) 18.04.90 (46) 07,05.93. Бюл. ¹ 17 (71) Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (72) Э.Н.Кодыш, И,А.Нисканен и И.И.Мордухович (56) Онуфриев H.M. Усилие железобетонных конструкций промышленных зданий и сооружений. Л;М.: Стройиздат, 1965, с.47, рис.16. (54) СБОРНОЕ ЖЕЛЕЗОБЕТОННОЕ ПЕРЕКРЫТИЕ (57) Назначение: изобретение относится к строительству и может быть использовано при возведении многоэтажных зданий, наИзобретение относится к строительству и может быть использовано при возведении многоэтажных зданий, например каркаснопанельных.

Целью предлагаемого изобретения является снижение материалоемкости и трудоемкости изготовления перекрытия, Сущность изобретения поясняется чертежами, на которых схематически изображены: на фиг.1 — план сборного железобетонного усиленного перекрытия; на фиг.2 — сечение А-А на фиг.1; на фиг.3-узел I на фиг.2; на фиг.4 — армирующее устройство в виде спирали.

Сборное железобетонное усиленное перекрытие включает ребристые плиты 1, ригели 2, элементы усиления 3 и 4 и бетон омоноличивания 5, Плиты оперты по двум коротким противоположным сторонам на,„,5Ц„„1813859 А1 пример каркасно-панельных. Сборное железобетонное перекрытие включает ребристые плиты, установленные по двум противоположным коротким сторонам на ригели, элементы усиления, выполненные в виде стяжных и пространственных армирующих устройств, и бетон омоноличивания.

В продольных ребрах каждой плиты с шагом по их длине, равным частоте: расположения поперечных реоер, у рабочей арматуры и перпендикулярно к ней сделаны отверстия.

Стяжные устройства объединяют попарно продольные ребра смежных плит путем пропуска через соосные отверстия в них, Пространственные армирующие устройства установлены в верхней зоне пазов между смежными ребристыми плитами. 4 ил. ригели и жестко соединены с ними. Для обеспечения совместной работы плит их соединяют элементами усиления, состоящими из стяжных 3 и пространственных армирующих 4 устройств. Каждое из стяжных устройств состоит из болта 6, гайки 7 и клиновидных шайб 8, В продольных ребрах

9 каждой плиты с шагом по их длине в местах расположения поперечных ребер 10 в непосредственной близости к рабочей арматуре 11 и перпендикулярно к ней сделаны отверстия 12, Болт пропускается в соосные отверстия ребер смежных плит, фиксируется в проектном положении посредством шайб и обжимает ребра посредством гайки. Установить болт под рабочей арматурой невозможно, поскольку не позволяет толщина защитного слоя бетона, Таким образом болт можно ус1813859 тановить только над рабочей арматурой, что позволяет обеспечить максимально возможное плечо внутренней пары сечения, показанного на фиг.З. Для обеспечения необходимой прочности и жесткости сечения верхней сжатой зоны в пазах между смежными ребристыми плитами по всей длине плит установлены пространственные армирующие устройства 4, например, в виде клиновидной в сечении спирали. При таком решении верхней эоны стыка ребристых плит бетон дается меньшей марки, чем при неармированном стыке, что снижает расход цемента, а также материалоемкость перекрытия в целом.

Формула изобретения

Сборное железобетонное перекрытие, включающее ребристые плиты, установленные по двум противоположным коротким сторонам на ригели, элементы усиления и бетон замоноличивания швов, о т л и ч а ющ е е с я тем, что, с целью снижения мате5 риалоемкости и трудоемкости изготовления, в продольных ребрах каждой плиты, с шагом по их длине, равным частоте расположения поперечных ребер, у рабочей арматуры и перпендикулярно к ней сделаны

0 отверстия, при этом элементы усиления выполнены в виде стяжных устройств, пропущенных в отверстия в продольных ребрах и объединяющих попарно продольные ребра смежных плит, а также пространственных

15 армирующих устройств, установленных в верхней зоне швов между смежными плитами.

1813859

/Р or. ф

Составитель Т.Дудалина

Техред М.Моргентал Корректор П.Гереши

Редактор

Производственно-издательский комбинат "Патент", г, ужгород, ул.Гагарина, 101

Заказ 1816 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва; Ж-35, Раушская наб., 4/5
