Карабин соединительный

Карабин соединительный

Иллюстрации

Показать все

Реферат



Сущность изобретения: карабин содержит корпус с крюком и зевом, запирающий элемент в виде дискообразных щек с продольными пазами под зацепной элемент. Дискообразные щели шарнмрнр установлены на корпусе. 2 ил.

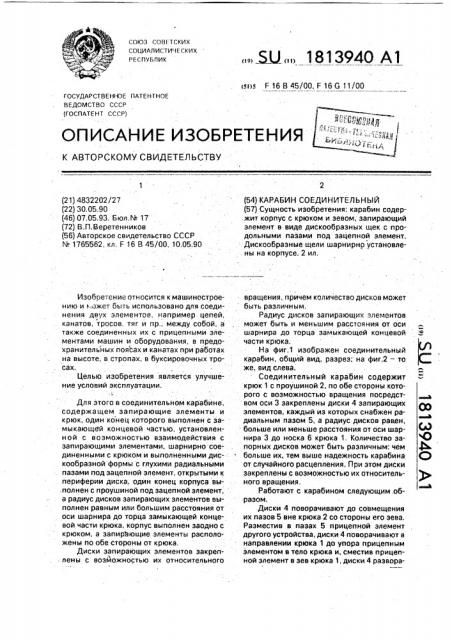

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

". «(jf, g д

,:й "4ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4832202/27 (22) 30,05.90 (46) 07,05,93. Бюл, ¹ 17 (72) В.R,Âåðåòåííèêîâ (56) Авторское свидетельство СССР

¹ 1765562, кл. F 16 B 45/00,.10,05.90

Изобретение относится к машиностроению и . вяжет быть использовано для соединения двух элементов, например цепей, канатов, тросов. тяг и пр„между собой, а также соединенных их с прицепными элементами машин и оборудования, в предохранительных поясах и канатах при работах на высоте, в стропах, в буксировочных тросах.

Целью изобретения является улучшение условий эксплуатации.

Для этого в соединительном карабине, содержащем запирающие элементы и крюк, один конец которого выполнен с замыкающей концевой частью, установленной с возможностью взаимодействия с запирающими элементами, шарнирно соединенными с крюком и выполненными дискообразной формы с глухими радиальными пазами под зацепной элемент, открытыми к периферии диска, один конец корпуса вы.полнен с проушиной под зацепной элемент, а радиус дисков запирающих элементов выполнен равным или большим расстояния от оси шарнира до торца замыкающей концевой части крюка, корпус выполнен заодно с крюком, а запирающие элементы расположены по обе стороны от крюка.

Диски запирающих элементов закреп, лены с возможностью их относительного,, Я2, 1813940 А1

{я)5 F 16 B 45/00, F 16 G 11/00 (54) КАРАБИН СОЕДИНИТЕЛЬНЫЙ (57) Сущность изобретения; карабин содер.жит корпус с крюком и зевом; запирающий элемент в виде дискообразных щек с продольными пазами под зацепной элемент.

: Дискообразные щели шарнирно установлены на корпусе. 2 ил, вращения, причем количество дисков может быть различным, Радиус дисков запирающих элементов может быть и меньшим расстояния от оси шарнира до торца замыкающей концевой части крюка.

На фиг,1 изображен соединительный карабин, общий вид, разрез; на фиг,2 — то же, вид слева.

Соединительный карабин содержит крюк 1 с проушиной 2, по обе стороны которого с возможностью вращения посредством оси 3 закреплены диски 4 запирающих элементов, каждый из которых снабжен радиальным пазом 5, а радиус дисков равен, больше или меньше расстояния от оси шарнира 3 до носка 6 крюка 1. Количество запорных дисков может быть различным: чем больше их, тем выше надежность карабина от случайного расцепления. При этом диски закреплены с возможностью их относительного вращения.

Работают с карабином следующим.образом.

Диски 4 поворачивают до совмещения их пазов 5 вне крюка 2 со стороны его зева.

Разместив в пазах 5 прицепной элемент другого устройства, диски 4 поворачивают в направлении крюка 1 до упора прицепным элементом в тело крюка и, сместив прицепной элемент в зев крюка 1, диски 4 развора1813940

Жгд /

Составитель В.Веретенников

Техред М,Моргентал Корректор М.Керецман

Редактор В.Савина

Заказ 1820 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 чивают на разные углы и карабин отпускают, Расцепление карабина осуществляют в обратном порядке, Формула изобретения

Карабин соединительный, содержащий корпус, запирающий элемент с продольными пазами под зацепной элемент, шарнирную ось и крюк с зевом, о т л и ч а ю щ и йс я тем, что, с целью улучшения условий эксплуатации, корпус выполнен с крюком, запирающий элемент выполнен в виде дискообразных щек, установленных на шарнирной оси по обе стороны корпуса.
