Реферат



Использование: для распределения газовой среды по различным независимым магистралям. Сущность изобретения: две выходные линии корпуса расположены на общей оси. Ось входной линии перпендикулярна общей оси выходных линий. В корпусе установлен с возможностью возвратно-поступательного перемещения золотник с осевым каналом и радиальными отверстиями. Осевой канал выполнен сквозным . В каждой выходной линии установлена полая конусная насадка с отверстиями на конической поверхности, поочередно взаимодействующей с осевым каналом золотника , на наружной поверхности которого выполнена кольцевая проточка, постоянно сообщенная с входной линией и осевым каналом . 1 ил.

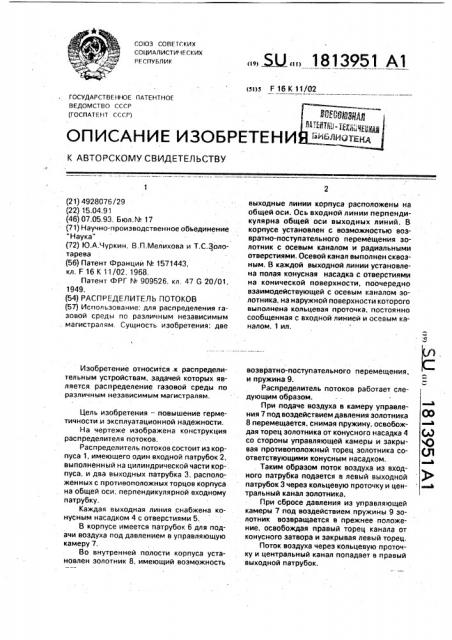

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ ВЕСКИХ

РЕСПУБЛИК (я)5 F 16 К 11/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР1

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4928076/29 (22) 15,04.91 (46) 07.05,93, Бюл.N. 17 (71) Научно-производственное объединение

"Наука" (72) Ю.А.Чуркин, В.П.Мелихова и Т.С.Золотарева (56) Патент Франции № 1571443, кл, F 16 К 11/02, 1968.

Патент ФРГ ¹ 909526, кл. 47 6 20/01, 1949. (54) РАСПРЕДЕЛИТЕЛЬ ПОТОКОВ (57) Использование: для распределения газовой среды по различным независимым . магистралям. Сущность изобретения: две

Изобретение относится .к распределительным устройствам, задачей которых является распределение газовой среды по различным независимым магистралям.

Цель изобретения — повышение герметичности и эксплуатационной надежности.

На чертеже изображена конструкция распределителя потоков.

Распределитель потоков состоит из корпуса 1, имеющего один входной патрубок 2, выполненный на цилиндрической части корпуса, и два выходных патрубка 3, расположенных с противоположных торцов корпуса на общей оси, перпендикулярной входному и атрубку.

Каждая выходная линия снабжена конусным насадком 4 с отверстиями 5, В корпусе имеется патрубок 6 для подачи воздуха под давлением в управляющую камеру 7.

Но внутренней полости корпуса установлен золотник 8, имеющий возможность Ж«, 1813951 Al выходные линии корпуса расположены на общей оси. Ось входной линии перпендикулярна общей оси выходных линий. В корпусе установлен с возможностью возвратно-поступательного перемещения золотник с осевым каналом и радиальными отверстиями. Осевой канал выполнен сквозным. В каждой выходной линии установлена полая конусная насадка с отверстиями на конической поверхности, поочередно взаимодействующей с осевым каналом золотника, на наружной поверхности которого выполнена кольцевая проточка, постоянно сообщенная с входной линией и осевым каналом. 1 ил. возвратно-поступательного перемещения, и пружина 9.

Распределитель потоков работает следующим образом.

При подаче воздуха в камеру управления 7 под воздействием давления золотника 0

8 перемещается, снимая пружину, освобождая торец золотника от конусного насадка 4 (д со стороны управляющей камеры и закры- 0 вая противоположный торец золотника со- (Я ответствующими конусным насадком, ° апай

Таким образом поток воздуха из входного патруока подается в левый выходной патрубок 3 через кольцевую проточку и цен- 1 тральный канал золотника, При сбросе давления из управляющей камеры 7 под воздействием пружины 9 золотник возвращается в прежнее положение, освобождая правый торец канала от конусного затвора и закрывая левый торец.

Поток воздуха через кольцевую проточку и центральный канал попадает в правый выходной патрубок.

1813951

Составитель T.Çoëîòàðåâà

Техред М.Моргентал Корректор М.Керецман

Редактор В,Савина

Заказ 1820 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

При любом положении золотника его кольцевая проточка открыта для входного патрубка.

Формула изобретения

Распределитель потоков, содержащий 5 корпус с двумя выходными линиями, расположенными на общей оси и одной входной . линией, ось которой перпендикулярна общей оси выходных линий, установленный в нем с воэможностью возвратно-поступа- 0

10 тельного перемещения золотник с осевым каналом и радиальными отверстиями и узел управления, о т л и ч a e шийся тем, что осевой канал золотника выполнен сквозным, а в каждой выходной линии установлена полая конусная насадка с отверстиями на ее конической поверхности, поочередно взаимодействующей со сквозным каналом золотника, на наружной поверхности которого выполнена кольцевая проточка, постоянно сообщенная с входной линией и указанным сквозным каналом.
