Способ транспортирования жидкого аммиака

Способ транспортирования жидкого аммиака

Иллюстрации

Показать все

Реферат



Сущность изобретения: жидкий аммиак транспортируют по .коаксиальному трубопроводу с подачей по межтрубному Пространству противотоком защитной среды. В качестве защитной среды используют хймочищенную воду с добавлением аммиака рт 2 до 50%, отбираемого из центрального трубопровода . Воду используют затем для приготовления . водоаммиачных растворой. Транспорт осуществляют многоканальным коаксиальным трубопроводом. По межтрубному пространству транспортируют водоаммиачные растворы с концентрацией, увеличивающейся от периферийных к центральному трубопроводу. 1 з.п. ф-лы.; $

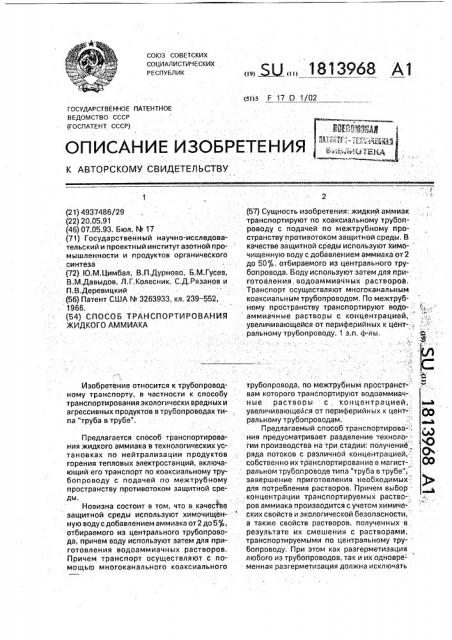

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 17 0 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

«ЛЗЯЯ :л : Б

4(ф «):. «(Д

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4937486/29 (22) 20.05.91 (46) 07.05.93. Бюл, Ь 17 (71) Государственный научно-исследовательский и проектный институт азотной и ðîмышленности и продуктов органического синтеза (72) Ю.М.Цимбал, В.П.Дурново, Б.М.Гусев, В.М.Давыдов, Л. Г, Колесник, С.Д, Рязанов и

П.В.Деревицкий (56) Патент США N 3263933, кл. 239 — 552, 1966. (54) СПОСОБ ТРАНСПОРТИРОВАНИЙ

ЖИДКОГО АММИАКА

Изобретение относится к трубопроводному транспорту, в частности к способу транспортирования экологически вредных и агрессивных продуктов в трубопроводах типа "труба в трубе".

Предлагается способ транспортирования жидкого аммиака в технологических установках по нейтрализации продуктов горения тепловых электростанций, включающий его транспорт по коаксиальному трубопроводу с подачей по межтрубному пространству противотоком защитной среды.

Новизна состоит в том, что в качестве защитной среды используют химочищенную воду с добавлением аммиака от 2 до 5%, отбираемого из центрального трубопровода, причем воду используют затем для приготовления водоаммиачных растворов, Причем транспорт осуществляют с помощью многоканального коаксиального

„„5 „„1813968 А1 (57) Сущность изобретения: жидкий аммиак транспортируют по коаксиальному трубопроводу с подачей по межтрубному пространству противотоком защитной среды, В качестве защитной среды используют химо- чищенную воду с добавлением аммиака от 2 до 50%, отбираемого из центрального трубопровода. Воду используют затем для приготовления. водоаммиачных растворов, Транспорт осуществляют многоканальным коаксиальным трубопроводом. flo межтрубному пространству транспортируют водоаммиачные раСтворы с концентрацией, увеличивающеися от периферииных к цйнт-; . ральному трубопроводу. 1 з.п, ф-лы. Ф

IN трубопровода, по межтрубным пространствам которого транспортируют водоаммиачные растворы с . концентрацией, ьъ увеличивающейся от периферийных к цент-.- - iQ() ральному трубопроводам.

Предлагаемый способ транспортирова-:-". ния предусматривает разделение технологии производства на три,стадии: получений, ряда потоков с различной концентрацией,." собственно их транспортирование в магист-, 00 ральном трубопроводе типа "труба в трубе", завершение приготовления необходимых-. для потребления растворов. Причем выбор ,концентрации транспортируемых растворов аммиака производится с учетом химиче-. ских свойств и экологической безопасности, а также свойств растворов, полученных в результате их смешения с растворами, транспортируемыми по центральному трубопроводу. При этом как разгерметизация любого из трубопроводов, так и их одновре- менная разгерметизация должна исключать

1813968

Предлагаемая схема транспортирования компонентов практически полностью исключает создание экологически опасных концентраций аммиака. Так при одновременной разгерметизации трубопроводов максимально возможная концентрация аммиака составляет 24;5%.

В тех случаях, когда технология обезвреживания дымовых газов требует аммиачных растворов различной концентрации, транспортирование может осуществляться по двум или более концентрично расположенным трубопроводам. Причем концентрация растворов при этом должна увеличиваться от периферийных к центральным трубопроводам.

Формула изобретения

Составитель С.Рязанов

Техред М,Моргентал Корректор Н.Ревская

Редактор

Заказ 1821 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 экологическое загрязнение окружающей среды.

Нижний предел концентрации аммиака в химочищенной воДе, транспортируемой по межтрубному пространству, обеспечивает незамерзание при максимально возможйых отрицательных температурах. Верхний предел 5% задается из условия экологической безопасности транспортируемой химочищенной воды. 10

Рассмотрим схему подачи аммиака на сжигание в печах теплоэлектростанций (ТЭЦ) для очистки топочных газов. На складе

" жидкого аммиака, расположенном за пределами санитарной зоны, производится приготовление раствора аммиака, который транспортируется по центральному трубопроводу. Химочищенная вода, необходимая для приготовления аммиачных растворов, транспортируется в ТЭЦ по межтрубному 20 пространству на склад жидкого аммиака, где производится приготовление раствор, Часть водоаммиачного раствора добавляется в химочищенную. воду до 5 .

Пример. Для обезвреживания продук- 25 тов горения тепловой электростанции мощ ностью 0,8 МТВт.требуется подача 5 м /ч жидкого аммиака и 20 м /ч 25 аммиачной воды.

Химочищенная вода с добавлением ам- 30 миака до 5 на наружному межтрубному ,пространству транспортируется к складу жидкого аммиака. Приготовленная 25 -íàÿ аммиачная воДа по среднему межтрубному пространству подается к потребителю в ко- 35 личестве 20 м /ч. По центральному трубопроводу подается 99,9 -ный аммиак.

Небольшая часть аммиака добавляется в химочищенную воду до получения концентрации 5 . 40

1. Способ транспортирования жидкого аммиака в технологических устайовках по нейтрализации продуктов горения тепловых электростанций, включающий его транспорт по коаксиальному трубопроводу с подачей по межтрубному пространству противотоком защитной среды, о т л и ч а юшийся тем, что в качестве защитной среды используют химочищенную воду с добавлением аммиака от 2 до 50, отбираемого из центрального трубопровода, причем воду используют затем для приготовления водоаммиачных растворов.

2, Способ по и. 1, отличаю щи йс я тем, что транспорт осуществляют с помощью многоканального коаксиального трубопровода, причем по межтрубным пространствам транспортируют водоаммиачные растворы с концентрацией увеличивающейся от периферийных к центральному трубопроводам.
