Реферат



Использование: в преобразовательной технике и может быть использовано при конструировании преобразовательных агрегатов , к которым предъявляется требование низкого уровня вибраций, передаваемых на фундамент. Сущность изобретения: устройство содержит полые цилиндрические обмотки , разделенные каждая на одинаковые половины и магнитопровод в виде двух ярем 2 и 3, расположенных с торцевых сторон обмоток , а также дополнительного ярма, расположенного между половинами обмоток, элементы крепления 6 реактора выполнены на ярмовых балках 7 дополнительного ярма 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s<)s Н 01 F 27/33

ГОСУДАРСТВЕН.ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

Р

I О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4880114/07 (22) 05,11.90 (46) 07.05.93. Бюл. М 17 (71) Научно-производственное объединение силовой электроники (72) А.И.Вантеев и Г.Г.Бондаренко (56) Авторское свидетельство СССР

N. 1246147, кл. Н 01 F 27/33.

Патент ФРГ N 3414581, Н 01 Р 27/33, 1985, (54) ЭЛЕКТРИЧЕСКИЙ РЕАКТОР (57) Использование: в преобразовательной технике и может быть использовано при кон Ж „1814096 А1

Ъ струировании преобразовательных агрегатов, к которым предъявляется требование низкого уровня вибраций, передаваемых на фундамент. Сущность изобретения: устройство содержит полые цилиндрические обмотки, разделенные каждая на одинаковые половины и магнитопровод в виде двух ярем

2 и 3, расположенных с торцевых сторон обмоток, а также дополнительного ярма, расположенного между половинами обмоток. элементы крепления 6 реактора выполнены на ярмовых балках 7 дополнительного ярма 4,1 ил.

1814096

35

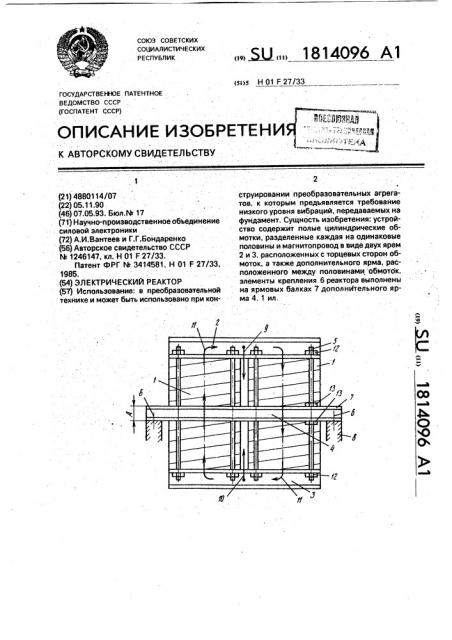

Изобретение относится к электротехнике, в частности к преобразовательной технике, может быть использовано при конструировании преобразовательных агрегатов, от которых требуется низкий уровень вибраций, передаваемых на фундамент, Цель изобретения — снижение уровня вибраций, передаваемых на фундамент, и уменьшение потерь в обмотках реактора, На чертеже показана конструкция электрического реактора, Реактор содержит полые цилиндрические обмотки 1, разделенные каждая на одинаковые половины, и магнитопровод в виде двух ярем 2 и 3, расположенных с торцевых сторон обмотки (одно сверху, другое снизу), а также дополнительного ярма 4, расположенного между половинами обмоток. Система стяжки магнитопровода с обмотками выполнена в виде резьбовых шпилек 5. Элементы крепления 6 реактора выполнены на ярмовых балках 7 дополнительного ярма 4, В процессе работы реактора вследствие продольного расположения силовых линий магнитного поля в реакторе будут;,. возникать периодические усилия, направленные встречно и стремящиеся с частотой, в два раза большей частоты протекающего тока. приблизить ярма 2 и 3 друг к другу, а также сблизить витки обмоток. Гак как обмотки не являются абсолютно жесткими, зти усилия вызывают виброперемещения ярем s вертикальной плоскости, Поставленная цель в предложенном техническом решении достигается взаимной компенсацией виброперемещений в среднем магнитопроводе, передающихся на фундаментные опоры 8 от верхнего и нижнего ярма.

В конструкции все полуобмотки реактора по току включены последовательно и находятся в одинаковом электромагнитном режиме. При нарастании тока в обмотках равнодействующая 9 сил, приложенных к ярму 2 и противодействующая 10 сил, приложенных к ярму 3, синхронно и противофазно увеличиваются по величине вызывают встречные виброперемещения ярем, На дополнительном ярме 4 эти виброперемещения складываясь взаимно компенсируются, чем предотвращается передача вибраций на фундаментные опоры, Введение дополнительного ярма 4, набранного также как и ярма 2 и 3 из электротехнической стали, позволяет полностью сохранить электромагнитный режим обмоток таким же, какой он был до деления обмоток на половины и введения между половинами дополнительного элемента. Ввиду того, что силовые линии магнитного поля 11 направлены поперек дополнительного ярма 4, его высота А может быть ниже высоты ярем 2 и

3 и ограничивается только конструктивными соображениями. Технологический разброс — идентичность верхней и нижней относительно дополнительного ярма половин резьбовыми шпильками при помощи гаек

12 после закрепления шпилек 5 на дополнительном ярме 4 с помощью гаек 13.

Деление реактора на две одинаковые половины может оказаться полезным не только с целью уменьшения уровня вибраций, передаваемых на фундамент. Во входном реакторе инвертора, а также в реакторе сглаживающего фильтра выпрямителя такое разделение может уменьшить уровень радиопомех, передаваемых преобразователем во входную или выходную сеть. При этом половины реактора включают в разные, полюса входной или выходной сети, Использование предложенной конструкции электрического реактора позволит уменьшить уровень вибраций, передаваемых на фундамент, а также уменьшить потери в обмотках.

Формула изобретения

Электрический реактор, содержащий две цилиндрические обмотки, имеющие разные оси, магнитопровод в виде двух ярем, расположенных с торцевых сторон обмоток и стянутых с помощью шпилек, элементы крепления реактора к фундаменту, отличающийся тем, что, с целью снижения уровня вибраций передаваемых на фундамент и уменьшения потерь в обмотках, магнитопровод реактора снабжен дополнительным ярмом, каждая обмотка разделена по высоте на две одинаковые половины, причем дополнительное ярмо расположено между половинами обмоток, элементы крепления реактора к фундаменту расположены на ярмовых балках дополнительного ярма.
