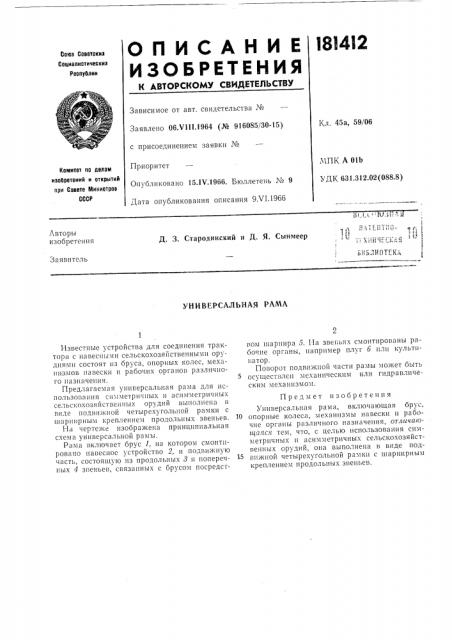

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ
Союз Соеетскиз
Сопиалистическиз
Республик
Зависимое от авт. свидетельства №
Кл. 45а, 59/06
Заявлено 06.Ч111,1964 (№ 916085/30-15) с присоединением заявки №
МПК А Olb
УДК 631.312.02(088.8) Приоритет
Опубликовано 15.1Ч.1966, Бюллетень ¹ 9
Дата опубликования описания 9Х1.19бб
Комитет по делам изобретений и открытий прн Совете Министров
СССР ь. : b. :ÈО ГЕКА
Авторы изобретения
Д. 3. Стародинский и Д. Я. Сынмеер
Заявитель
УНИВЕРСАЛЬНАЯ РАМА
Предмет изобретения
Универсальная рама, включающая брус, 10 опорные колеса, механизмы навески и рабочие органы различного назначения, отличаюи1аяся тем, что, с целью использования симметричных и асимметричных сельскохозяйственных орудий, она выполнена в виде под15 гнжной четырехугольной рамки с шарнирным креплением продольных звеньев.
Известные устройства для соединения трактора с навесными сельскохозяйственными орудиями состоят из бруса, опорных колес, механизмов навески и рабочих органов различного назначения.
Предлагаемая универсальная рама для использования симметричных и асимметричных сельскохозяйственных орудий выполнена в виде подвижной четырехугольной рамки с шарнирным креплением продольных звеньев.
На чертеже изображена принципиальная схема универсальной рамы.
Рама включает брус 1, на котором смонтировано навеспос устройство 2, и подвижную часть, состоящую из продольных 3 и поперечных 4 звеньев, связанных с брусом посредством шарнира 5. На звеньях смонтированы рабочие органы, например плуг 6 или культиватор.
Поворот подвижной части рамы может быть осуществлен механическим илн гидравлическим механизмом.
181412
1
1 !
1
1 !
J!
Заказ 1291/12 Тираж 650 Формат бум. 60 90 /з Объем О,!3 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, 4
Типография, пр. Сапунова, 2
Составитель А. Свирщевский
Редактор Б. С. Нанкина Техред А. А. Камышникова Корректоры: С. Н. Соколова и Л. Е. Марисич
