Муфта зубчатая

Муфта зубчатая

Иллюстрации

Показать все

Реферат

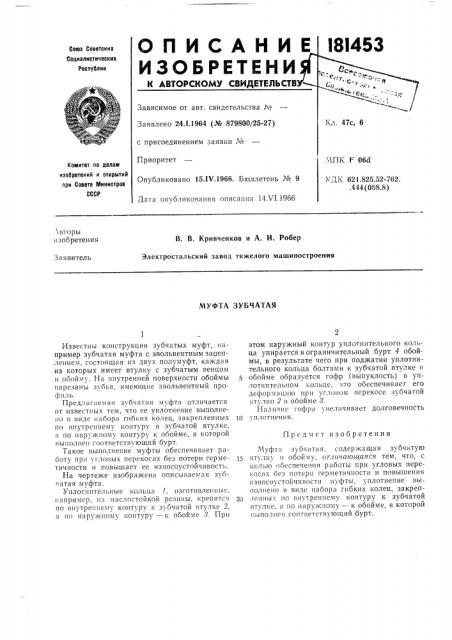

ОПИСАН И

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства йо

Заявлено 24.!.1964 (№ 879800/25-27) с присоединением заявки №

Приоритет.ЧПК F 06d

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 15.IV.1966, Бюллетень № 9

Дата опубликования описания 14Х1.196б

УДК 621.825.52-762. .444 (088.8) . 1 вторы изобретения

В. В. Кривченков и А. И. Робер

Электростальский завод тяжелого машиностроения

Заявитель

МУФТА ЗУБЧАТАЯ этом наружный контур уплотнительного кольца упирается в ограничительный бурт 4 обоймы, в результате чего при поджатии уплотнительного кольца болтами к зубчатой втулке и обойме образуется гофр (выпуклость) в уплотнительном кольце, что обеспечивает его деформацию при угловом перекосе зубчатой втулки 2 и обойме 81-1аличпе гофра увеличивает долговечность

10 vn (отнения

Муфга зу очатая, содержащая зу очатую втулку и обойму, от.тпчающаяся тем, что, с целью обеспечешгя рабаты при угловых перекосах без потери герметичности и повышения износоустойчпвости муфты. уплотнение выполнено в виде набора гибких колец, закреп2п . енных по внутреннему контуру к зубчатой втулке, и по наружному — к обойме, в которой гыполпеп соответствующий бурт.

Известны конструкции зубчатых муфт, например зубчатая муфта с эвольвентным зацеплением, состоящая из двух полумуфт, каждая из которых имеет втулку с зубчатым венцом и обойму, На внутренней поверхности обоймы нарезаны зубья, имеющие звольвентный профильь.

Предлагаема» зубчатая муфта отличается от известных тем, что ее уплотнение выполнено в виде паоара гибких колец, закрепленных по внутреннему контуру в зубчатой втулке, и по наружному контуру к обойме, в которой выполнен соответствующий бурт.

Такое выполнение муфты обеспечивает работу при угловых перекосах без потери герметичности и повышает ее износоустойчивость.

На чертеже изображена описываек ая зуб".àòàÿ муфта.

Уплотнительные кольца 1, изготовленные, например, из маслостойкой резины, крепятся по внутреннему контуру к зубчатой втулке 2, а па наружному контуру — и ооойме 3. Прп

Предмет изобретения

181453

Составитель 3. П. Александрова

Редактор Б. С. Н анкина Техред Л. К. Ткаченко Корректоры: Л. Е. Марисич и О. Б. Тюрина

Заказ 1544/12 Тираж 1525 Формат бум. 60)(90 /з Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитста по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д 4

Типография, пр. Сапунова, 2
