Реферат



Использование: в хирургии, при операциях на коронарных сосудах. Сущность изобретения: втулки 3 выполнены с наклонными поверхностями в виде кулачковых скосов, размещенных на торцах, при этом фиксатор 1 выполнен в виде упругой монолитной фермы. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 В 17/11

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

@uzi (21) 4940083/14 (22) 31.05.93 (46) 07.05.93. Бюл, М 17

p6) К, И. Кривов (56) Авторское свидетельство СССР

М 197089, кл. А 61 В 17/12, 1968, (54) УСТРОЙСТВО ДЛЯ БЕСШОВНОГО СОЕДИНЕНИЯ КРОВЕНОСНЫХ СОСУДОВ

„„Я.) „„1814539 АЗ (57) Использование: в хирургии, при операциях на коронарных сосудах. Сущность изобретения: втулки 3 выполнены с наклонными поверхностями в виде кулачковых скосов, размещенных на торцах, при этом фиксатор 1 выполнен в виде упругой монолитной фермы. 5 ил.

Д (Л

GQ

1814539

Изобретение относится к хирургическим инструментам, применяемым при операциях на коронарных сосудах.

Целью изобретения является соединение сосудов с размерами менее 3 мм.

Данная цель достигается тем, что в устройстве д я бесшовного соединения кровеносных сосудов, содержащем фиксатор с опорами и втулками с наклонными поверхностями, выполненными с возможностью взаимодействия с опорами фиксатора, его фиксатор и опоры выполнены в виде упругой монолитной фермы, а наклонные поверхности размещены на торцах втулок и выполнены в виде одинаковых кулачковых скосов, на вершинах которых размещены пазы под опоры фиксатора.

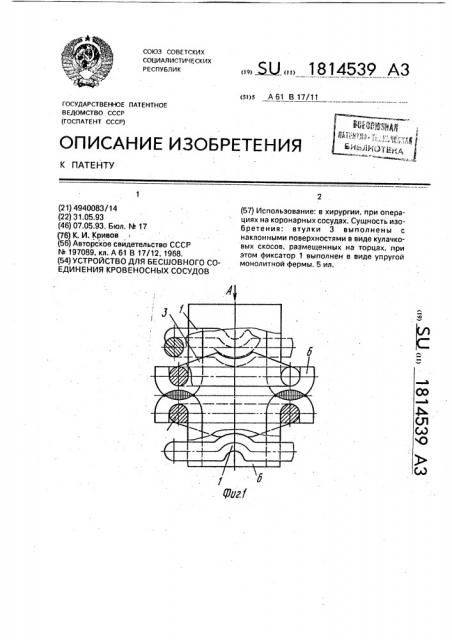

На фиг.1 показано соединение концов сосуда, вид спереди; на фиг,2 — вид А на фиг.1; на фиг,3 — вид Б на фиг,2; на фиг,4— втулка; на фиг.5 — упругий фиксатор.

Устройство содержит фиксатор 1 с опорами 2 и втулками 3 с наклонными поверхностями 4, выполненными в виде одинаковых кулачковых скосов, на вершинах которых размещены пазы 4 под опоры фиксатора.

Работают устройством для бесшовного соединения кровеносных сосудов следующим образом.

Каждый конец кровеносного сосуда 6 рэзбортовывэют на отдельной втулке 3 (фиг.1), располагая наклонные поверхности

4 (фиг.4) втулок вдоль наружной стенки сосуда, Затем сопоставляют втулки 3 (фиг.1) друг с другом по торцу, а их пазы 5 располагают друг против друга, Опоры 2 упругого фиксатора 1 (фиг,4, 5) вводят по наклонным поверхностям 4 втулок до размещения их в пазах.

Конструкция позволяет стабилизировать давление в сосуде, избежать кровотечения из-за неплотности шва, сохранить нормальные трофические и метаболические процессы в тканях.

Формула изобретения

Устройство для бесшовного соединения кровеносных сосудов, содержащее фиксатор с опорами и втулками с наклонными поверхностями, выполненными с возможностью взаимодействия с опорами фиксатора, о т л и ч а ю щ е е с я тем, что. с целью обеспечения соединения сосудов с размерами меньше 3 мм, его фиксатор и опоры выполнены в виде упругой монолитной фермы, а наклонные поверхности размещены на торцах втулок и выполнены в виде одинаковых кулачковых скосов, на вершинах которых размещены пазы под опоры фик30 сатора.
