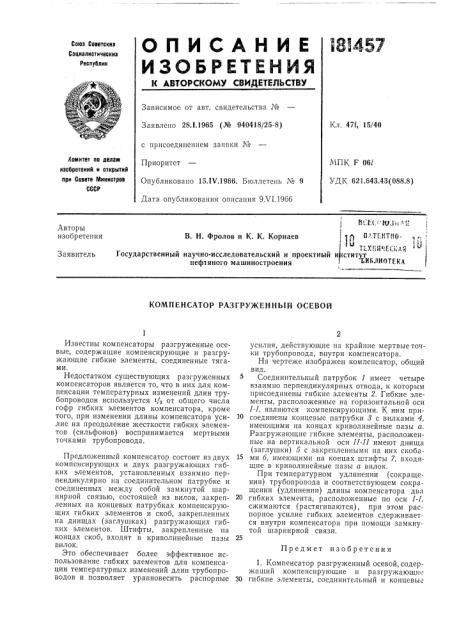

О П И С А Н И Е IBI457
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.I.1965 (№ 940418/25-8) с присоединением заявки №
Приоритет
Опубликовано 15.IV.1966. Бюллетень № 9
Дата опубликования описания 9Х1.196б
Кл. 47f, 15/40
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК F OGL
УДК 621.643.43(088.8) I. < .И.::"-В.1 .: ;
В. Н. Фролов и К. К. Корнаев П:.ТГИТИ01 ;уq. нЕГ ° °;,g ьл
Государственный научно-исследовательский и проектный институт нефтяного машиностроения БИБ IHOTEVA
Авторы изобретения
Заявитель
КОМПЕНСАТОР РАЗГРУ)КЕННЫЙ ОСЕВОЙ
Предмет изобретения
Известны компенсаторы разгруженные осевые, содержащие компенсирующие и разгружающие гибкие элементы, соединенные тягами.
Недостатком существующих разгруженных компенсаторов является то, что в них для компенсации температурных изменений длин трубопроводов используется /з от общего числа гофр гибких элементов компенсатора, кроме того, при изменении длины компенсатора усилие на преодоление жесткости гибких элементов (сильфонов) воспринимается мертвыми точками трубопровода.
Предложенный компенсатор состоит из двух компенсирующих и двух разгружающих гибких элементов, установленных взаимно перпендикулярно на соединительном патрубке и соединенных между собой замкнутой шарнирной связью, состоящей из вилок, закрепленных на концевых патрубках компенсирующих гибких элементов и скоб, закрепленных на днищах (заглушках) разгружающих гибких элементов. Штифты, закрепленные на концах скоб, входят в криволинейные пазы вилок.
Это обеспечивает более эффективное использование гибких элементов для компенсации температурных изменений длин трубопроводов и позволяет уравновесить распорные усилия, действующие на крайние мертвые точки трубопровода, внутри компенсатора.
На чертеже изображен компенсатор, общий вид.
Соединительный патрубок 1 имеет четыре взаимно перпендикулярных отвода, к которым присоединены гибкие элементы 2. Гибкие элементы, расположенные на горизонтальной оси
1-1, являются компенсирующими. К ним при10 соединены концевые патрубки 8 с вилками 4, имеющими на концах криволинейные пазы а.
Разгружающие гибкие элементы, расположенные на вертикальной оси 11-11 имеют днища (заглушки) 5 с закрепленными на них скоба15 ми б, имеющими на концах штифты 7, входящие в криволинейные пазы а вилок, При температурном удлинении (сокращении) трубопровода и соответствующем сокращении (удлинении) длины компенсатора два
20 гибких элемента, расположенные по оси 1-1, сжимаются (растягиваются), при этом распорное усилие гибких элементов сдерживается внутри компенсатора при помощи замкнутой шарнирной связи.
1. Компенсатор разгруженный осевой, содержащий компенсирующие и разгружающие
30 гибкие элементы, соединительный и концевые
181457
Составитель Петербургская
Редактор T. В. Данилова Техред Л. К, Ткаченко Корректоры: М. П. Ромашова и С. Н. Соколова
Заказ 1543/9 Тираж 1400 Формат бум. 60)(90 /в Объем 0,16 изд. л, Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 патрубкн, отличающийся тем, что, с целью повышения эффективности использования гибких элементов для компенсации температурных изменений длин трубопроводов и уравновешивания распорных усилий, действующих на крайние мертвые точки трубопровода, внутри компенсатора, последний состоит из двух компенсирующих и двух разгруяающих гибких элементов, установленных взаимно перпендикулярно на соединительном патрубке и соединенных между собой замкнутой шарнирной связью, состоящей из вилок, закрепленных на концевых натрубках компенсирующих гибких элементов, и скоб, закреп5 ленных на днищах (заглушках) разгружающих гибких элементов.
2. Компенсатор по и. 1, отличающийся тем, что штифты, закрепленные на концах скоб, 10 входят в криволинейные пазы вилок.
