Способ соединения и отсоединения ремизок с ремизным приводом на ткацком станке и ткацкий станок

Способ соединения и отсоединения ремизок с ремизным приводом на ткацком станке и ткацкий станок

Иллюстрации

Показать все

Реферат



Сущность изобретения: в ткацком станке соединительная деталь со стороны ремизки установлена с возможность вертикального смещения над соединительной деталью со стороны ремизного привода , причем последняя несет установленный на ней с возможностью поворота соединительный элемент. При повороте управляющего инструмента соединительный элемент разворачивается так, что соединительные клинья соединительного элемента входят в зацепление с вырезами соединительных деталей . 5 з.п. ф-лы, 7 ил.

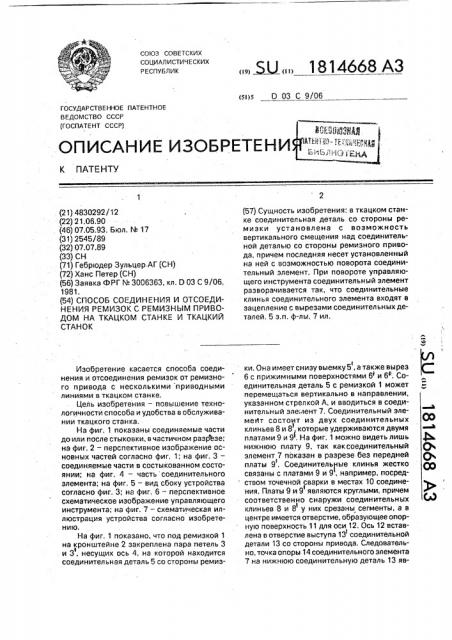

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s Р 03 С 9/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

k. (21) 4830292/12 (22) 21,06.90 . (46) 07,05.93. Бюл. № 17 (31) 2545/89 (32) 07.07.89 (33) СН (71) Гебрюдер Зульцер.АГ (СН) (72) Ханс Петер (СН) (56) Заявка ФРГ ¹ 3006363, кл, D 03 С 9/06, 1981. (54) СПОСОБ СОЕДИНЕНИЯ И ОТСОЕДИНЕНИЯ РЕМИЗОК С РЕМИЗНЫМ ПРИВОДОМ HA ТКАЦКОМ СТАНКЕ И ТКАЦКИЙ

СТАНОК

Изобретение касается способа соединения и отсоединения ремизок от ремизного привода с несколькими приводными линиями в ткацком станке.

Цель изобретения — повышение технологичности способа и удобства в обслуживании ткацкого станка.

На фиг, 1 показаны соединяемые части до или после стыковки, в частичном разрЪзе; на фиг. 2 — перспективное изображение основных частей согласно фиг. 1; на фиг. 3— соединяемые части в состыкованном состоянии; на фиг. 4 — часть соединительного элемента; на фиг, 5 — вид сбоку устройства согласно фиг. 3; на фиг, 6 — перспективное схематическое изображение управляющего инструмента; на фиг. 7 — схематическая иллюстрация устройства согласно изобретению.

На фиг, 1 показано, что под ремизкой 1 на кронштейне 2 закреплена пара петель 3 ! и 3, несущих ось 4, на которой находится соединительная деталь 5 со стороны ремиз„„Я „„1814668 АЗ

{57) Сущность изобретения: в ткацком станке соединительная деталь со стороны ремизки установлена с возможность вертикального смещения над соединительной деталью со стороны ремизного привода, причем последняя несет установленный на ней с возможностью поворота соединительный элемент. При повороте управляющего инструмента соединительный элемент разворачивается так, что соединительные клинья соединительного элемента входят в зацепление с вырезами соединительных деталей, 5 з.п. ф-лы, 7 ил. ( ки, Она имеет снизу выемку 5, а также вырез

6 с прижимными поверхностями 6 и 6", Соединительная деталь 5 с ремизкой 1 может перемещаться вертикально в направлении, указанном стрелкой А, и вводиться в соединительный элемент 7. Соединительный элемент состоит из двух соединительных клиньев 8 и 8 которые удерживаются двумя

1 платами 9 и 9 . На фиг, 1 можно видеть лишь нижнюю плату 9, так каксоединительный элемент 7 показан в разрезе без передней платы 9. Соединительные клинья жестко

1 связаны с платами 9 и 9, например, посред ством точечной сварки в местах 10 соединения. Платы 9 и 9 являются круглыми, причем

t соответственно снаружи соединительных клиньев 8 и 8 у них срезаны сегменты, а в центре имеется отверстие, образующее опорную поверхность 11 для оси 12. Ось 12 вставлена в отверстие выступа 13 соединительной детали 13 со стороны привода. Следовательно, точка опоры 14 соединительного элемента

7 на нижнюю соединительную деталь 13 яв1814668 ляется центром вращения соединительного элемента 7. При помощи управляющего инструмента 15 он может переводиться в различные положения. На фиг, 1 управляющий инструмент 15 показан повернутым в направлении стрелки С, т,е. против часовой стрелки, при этом нижняя деталь 13 находится в открытом положении. Под соединительной деталью 13 находится толкатель 16, который служит для передачи движений от

10

На фиг. 6 схематически представлен управляющий инструмент 15. Он состоит из приводного вала 21, связанного с пневматическим сервоприводом 22, кривошипа 23, без возможности вращения связанного с приводным валом 21; а также осей 24 и 24, несущих ролики 20 и 20. С помощью сервопривода 22 управляющий инструмент 15 может поворачиваться в направлении стрелок В и С. Магистрали 25 и 25 служат для

« подачи сжатого воздуха. привода к ремизке (фиг. 7). Соединительные клинья 8 и 8 имеют поверхности 17, 18 и 17, «

18, которыми они после вдвигания верхней соединительной детали 13 в соединительный элемент входят в зацепление с прижимными поверхностями 6, 6 . Это осуществляется посредством перемещения управляющего инструмента 15 в запирающее положение по стрелке В, Для наглядности на фиг. 2 ситуация, представленная на фиг, 1, показана в перспективном иэображении, причем видна только заднюю плату 9 соединительного элемента 7, который с передней стороны также закрыт не показанной здесь платой 25

9. Также показана лишь задняя петля 3, которой соответствует передняя петля 3, причем с одной стороны она закреплена на кронштейне 2, связанном с ремизкой 1, а с другой стороны несет ось 4, На фиг. 3 соединительные детали 5 и 13, а также соединительный элемент 7 показаны в состыкованном состоянии. В состыкованном состоянии деталей 5 и 13 защелка.

19 согласно фиг. 4 сработала от толкателя 35

16, благодаря чему предохраняется рабочее состояние соединения. В рабочем состоянии управляющий инструмент 15 повернут

« так, что ролик 20 управляющего инструмента 15 оказывается в штрихпунктирном поло- 40

>кении на фиг. 3, На фиг. 5 можно видеть, в частности, петли 3 и 3, несущие стороны ремизки, соединительную деталь 5, а также платы 9 и 9, удерживающие соединительные клинья 8 и 45

B. Все устройство выполнено весьма компактно, поскольку в одном ткацком станке должно рядом размещаться до 20 ремизок.

Работа ткацкого станка.

После того как при смене артикула в ткацком станке ремизки 1 (фиг. 7) введены при помощи подающего устройства в ткацкий станок, для состыковки ремизок ткач должен лишь ввести команду в управляющее устройство 26 (не показан) ткацкого станка, чтобы сервопривод 22 осуществил поворот управляющего инструмента 15 в положение запирания. Все вставленные ремизки 1 состыкуются с толкателями 16 привода. Толкатели 16 через угловые рычаги 27 соединены с ходовыми штоками 28 ремизного привода, которые приводятся от ремизоподъемной каретки (не показана) ткацкого станка.

Ках видно из фиг. 3, силы растяжения в толкателе 16 передаются от соединительной детали 5 к соединительной детали 13 при помощи соединительного элемента 7 в прижимных поверхностях 18 и 18, в то вре« мя как толкающие усилия от одной детали 5 к другой детали 13 передаются в области выемки 5 или выступа 13, Формула изобретения

1. Способ соединения и отсоединения ремизок с ремизным приводом на ткацком станке, заключающийся в подведении соединительной детали с прижимными поверхностями ремизки к соединительной детали с прижимными поверхностями толкателя ремизного привода и соединении их одной с другой соединительным элементом, управляемым поворотным управляющим инструментом,отлича ющи йся тем,что,с целью повышения технологичности, соединение соединительных деталей ремизки и толкателя ремизного привода осуществля«от поворотом соединительного элемента до

его зацепления с прижимными поверхностями соединительной детали ремизки и соединительной детали толкателя ремизного привода, а соединительный элемент и поворотный управляющий инструмент поворачива«от вокруг соединительных деталей, при этом для отсоединения ремизки от ремизного привода соединительный элемент поворачивают в сторону, г«ротивоположную повороту для соединения.

2, Ткацкий станок, содержащий ремизки, связанные толкателями с ремизным приводом, соединительные детали, расположенные на ремизках и толкателях, и для каждой соединительной детали ремизки и соответствующей.ей соединительной детали толкателя соединительный элемент,, установленный с возможностью поворота на соединительной детали толкателя и связанный с поворотным управляющим инструментом, причем соединительные детали ремизки и толкателя име1814668 ют прижимные поверхности для их одновременного сцепления с соединительным элементом, отличающийся тем, что, с целью повышения удобства в обслуживании, каждый соединительный элемент установлен на соединительной детали толкателя посредством оси, выполнен оТдельно от соединительной детали с прижимными поверхностями толкателя и имеет поверхности зацепления соответственно для прижимных поверхностей соединительной детали ремизки и прижимных поверхностей соединительной детали толкателя, при этом в соединенном состоянии ремизки с толкателями прижимные поверхности соединительной детали ремизки и прижимные поверхности соединительной детали толкателя расположены диаметрально на окружности с центром, совпадающим с центром оси соединительного элемента.

3. Станок по и, 2, о тл и ч а ю щи и с я тем, что соединительный элемент выполнен в виде плат, связанных одна с другой, и жестко размещенных между ними соединительных клиньЕв, один из которых — для прижимных поверхностей соединительной детали ремизки, а другой — для прижимных поверхностей соединительной детали толкателя, 5 4. Станок по пп. 2 и 3, о т л и ч а ю щ и йс я тем, что управляющий инструмент выполнен в виде кривошипа, жестко смонтированного на приводном валу сервопривода и несущего диаметрально расположенные от10 носительно приводного вала поворотные ролики, смонтированные на осях, жестко закрепленных на кривошипе, при этом соединительный элемент расположен между

15 роликами, а ролики имеют возможность взаимодействия с соединительным элементом для его поворота, 5, Станок 5 по пп. 2 и 3, отличающийся тем, что соединительная деталь ре20 мизки имеет выемку, а соединительная деталь толкателя — ответный выемке выступ.

6. Станок по пп, 2 и 3, о т л и ч а ю щ ий с я тем, что прижимные поверхности соединительных деталей ремизки и толкателя

25 выполнены в виде пазов, а клинья соединительного элемента имеют ответные пазам поверхности зацепления.

1814668

1814668

1814668
