Тканый мешок для сыпучих продуктов

Тканый мешок для сыпучих продуктов

Иллюстрации

Показать все

Реферат



Сущность изобретения: тканый мешок имеет тканое дно, представляющее собой участок однополотенной ткани, на котором соединены два полотна полой части мешка в одно полотно, полую часть 2, участок 3 из протяжек основных нитей и тканый участок 4, расположенный над протяжками. При загрузке мешка сыпучими продуктами, например порохом, нити основы на участке 3 раздвигаются и через образовавшееся свободное от нитей основы место вводится в полую часть мешка шланг или другое загрузочное средство . После загрузки мешка загрузочное средство выводится. Подъемное устройство крюком 7 или стропой зацепляется за полоску участка 4 мешка и последний грузится на транспортное средство. 2 ил.

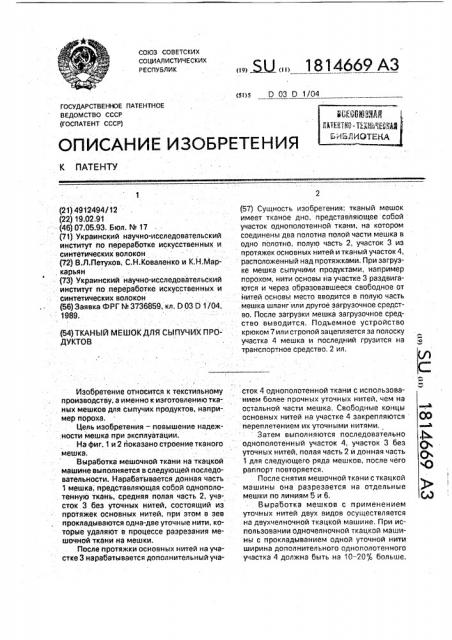

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 D 03 0 1/04

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ!

6д

1 (21) 4912494/12 (22) 19.02.91 (46) 07.05.93..Бюл. М 17 (71) Украинский научно-исследовательский институт по переработке искусственных и. синтетических волокон

{72) В.ЛЛетухов, С,Н.Коваленко и К.Н.Маркарьян (73) Украинскйй научно-исследовательский институт по .переработке искусственных и синтетических волокон (56) Заявка ФРГ й. 3736859, кл, 003 D 1/04, 1989. (54) ТКАНЫЙ МЕШОК ДЛЯ СЫПУЧИХ ПРО-

ДУКТОВ

Изобретение относится к текстильному производству, а именно к изготовлению тканых мешков для сыпучих продуктов, напри-. мер пороха.

Цель изобретения — повышение надежности мешка при эксплуатации.

На фиг. 1 и 2 йоказано строение тканого мешка, Выработка мешочной ткани нэ ткацкой машине выполняется в следующей последовательности. Нарабатывается донная часть

1 мешка, представляющая собой однополотенную ткань, средняя полая часть 2, участок 3 без уточных нитей, состоящий из протяжек основных нитей, при этом в зев прокладываются одна-две уточные нити, которые удаляют в процессе разрезания мешочной ткани на мешки.

После протяжки основных нитей на участке 3 нарабатывается дополнительный уча„, . Ж„„1814бб9 АЗ (57) Сущность изобретения: тканый мешок имеет тканое дно, представляющее собой участок однополотенной ткани, на котором соединены два полотна полой части мешка в одно полотно, полую часть 2, участок 3 из протяжек основных нитей и тканый участок 4, расположенный над протяжками. При загрузке мешка сыпучими продуктами, например порохом, нити основы на участке 3 раздвигаются и через образовавшееся свободное от нитей основы место вводится в полую часть мешка шланг или другое загрузочное средство. После загрузки мешка загрузочное средство выводится. Подьемное устройство крюком 7 или стропой зацепляется за полоску участка 4 мешка и последний грузится на транспортное средство, 2 ил. сток 4 однополотенной ткани с использованием более прочных уточных нитей, чем на остальной части мешка. Свободные концы основных нитей на участке 4 закрепляются переплетением их уточными нитями, Затем выполняются последовательно однополотенный участок 4, участок 3 без уточных нитей, полая часть 2 и донная часть

1 для следующего ряда мешков, после чего раппорт повторяется, После снятия мешочной ткани с ткацкой машины она разрезэется на отдельные мешки по линиям 5 и 6.

Выработка мешков с применением уточных нитей двух видов осуществляется на двухчелночной ткацкой машине, При использовании одночелночной ткацкой машины с прокладыванием одной уточной нити ширина дополнительного однополотенного участка 4 должна быть на 10-207; больше, 1814669 чем при применении на участке 4 уточной нити большей прочности.

При загрузке мешка сыпучим продуктом основные нити на участке 4 раздвигаются и через образовавшееся свободное место вводится в полую часть 2 мешка шланг или другое загрузочное устройство. После этого подъемное устройство крюком 7 или стропой зацепляется за полоску участка 4 и мешок грузится на транспортное средство.

Пример; Мешок выполнен двухслойным сатиновым переплетением с использованием в основе и утке полиэфирных комплексных нитей линейной плотности

29,4 текс. Плотность ткани по основе и утку составляет 240 нитей на 10 см на два полотна, Диаметр мешка 450 мм, длина полой части мешка 750 мм, длина участка без уточных нитей 75 мм, длина однополотенного участка, служащего для захвата мешка подьемным устройством, ЗО мм. Разрывная нагрузка полоски мешочной ткани размером

50 х 200 мм по основе и утку 130 даН;

Формула изобретения

Тканый мешок для сыпучих продуктов, содержащий расположенные вдоль мешка

"0 основные нити, образующие протяжки в верхней части мешка и переплетенные с уточными нитями в средней и донной частях, отличающийся тем, что, с целью повышения надежности при эксплуатации, он имеет дополнительный участок иэ переплетенных между собой основных и уточных нитей, расположенный в верхней части мешка над протяжками основных нитей, 1814669
